วิธีการก่อสร้างพาเลทเหล็กและผลกระทบต่อการกระจายน้ำหนัก

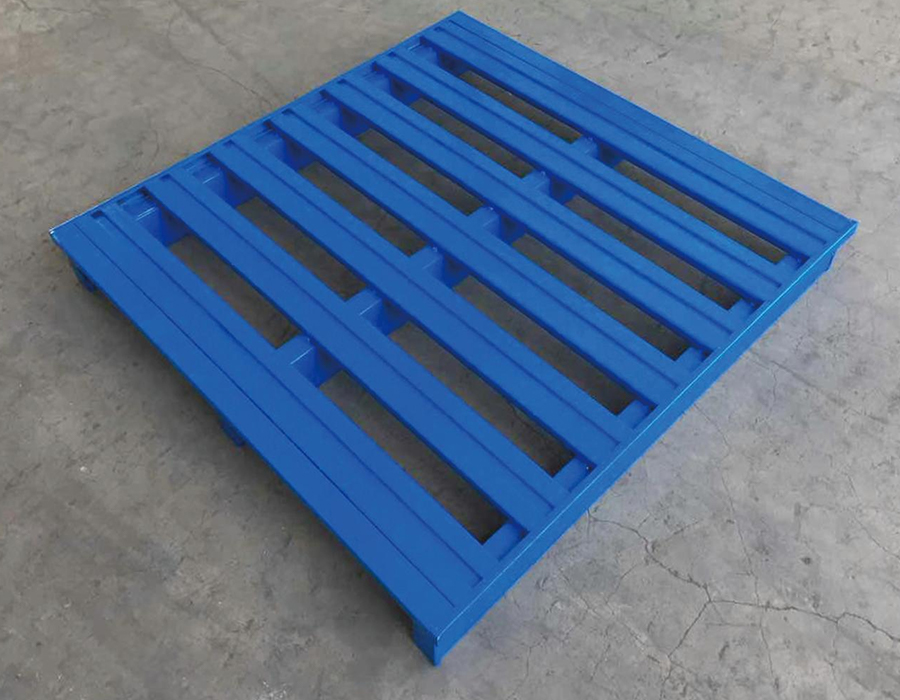

พาเลทเหล็กวางซ้อนกันได้ ผลิตขึ้นโดยใช้วิธีการก่อสร้างหลักหนึ่งในสามวิธี ได้แก่ ดาดฟ้าประทับตราพร้อมขาท่อเชื่อม โครงโครงสร้างเชื่อมเต็มพร้อมตาข่ายหรือดาดฟ้า และส่วนประกอบโปรไฟล์ขึ้นรูปม้วนพร้อมการเชื่อมต่อแบบสลักเกลียวหรือแบบเชื่อม แต่ละวิธีสร้างเส้นทางการรับน้ำหนักภายในที่แตกต่างกัน ซึ่งส่งผลโดยตรงต่อวิธีการถ่ายโอนจุดโหลดจากสินค้า ซี่รถยก และแรงในการเรียงซ้อนผ่านโครงสร้างพาเลท

พาเลทดาดฟ้าที่มีการประทับตราจะเน้นที่จุดเชื่อมต่อระหว่างพื้นผิวเรียบกับเสาขา ภายใต้การรับน้ำหนักที่มีจุดสูง เช่น ฐานเครื่องจักรหรือเสื้อสูบที่วางอยู่บนพื้นที่ขนาดเล็ก กระดานที่มีการประทับตราอาจทำให้เกิดการแตกหักของแรงเค้นรอบๆ โซนเชื่อมขาได้ หากเกจเหล็กของกระดานไม่เพียงพอสำหรับการใช้งาน เกจดาดฟ้าขั้นต่ำ 3.0 มม. พร้อมการเชื่อมขอบด้านนอกอย่างต่อเนื่องกับโครงขาเป็นเกณฑ์ที่ใช้งานได้จริงสำหรับการใช้งานในอุตสาหกรรมขนาดกลางถึงหนัก พาเลทเฟรมโครงสร้างที่เชื่อมอย่างเต็มที่จะกระจายโหลดอย่างสม่ำเสมอมากขึ้นผ่านตัวส่วนประกอบของเฟรม ทำให้มีความทนทานต่อการโหลดที่ผิดปกติมากขึ้น ตาข่ายหรือตะแกรงในการออกแบบเหล่านี้ส่วนใหญ่เป็นพื้นผิวรองรับผลิตภัณฑ์มากกว่าองค์ประกอบโครงสร้าง ซึ่งหมายความว่าการเลือกขนาดช่องเปิดของตาข่ายที่ถูกต้องมีความสำคัญสำหรับสินค้าขนาดเล็กหรือมีรูปร่างผิดปกติซึ่งอาจเปลี่ยนรูปหรือหล่นลงมาผ่านช่องเปิดขนาดใหญ่

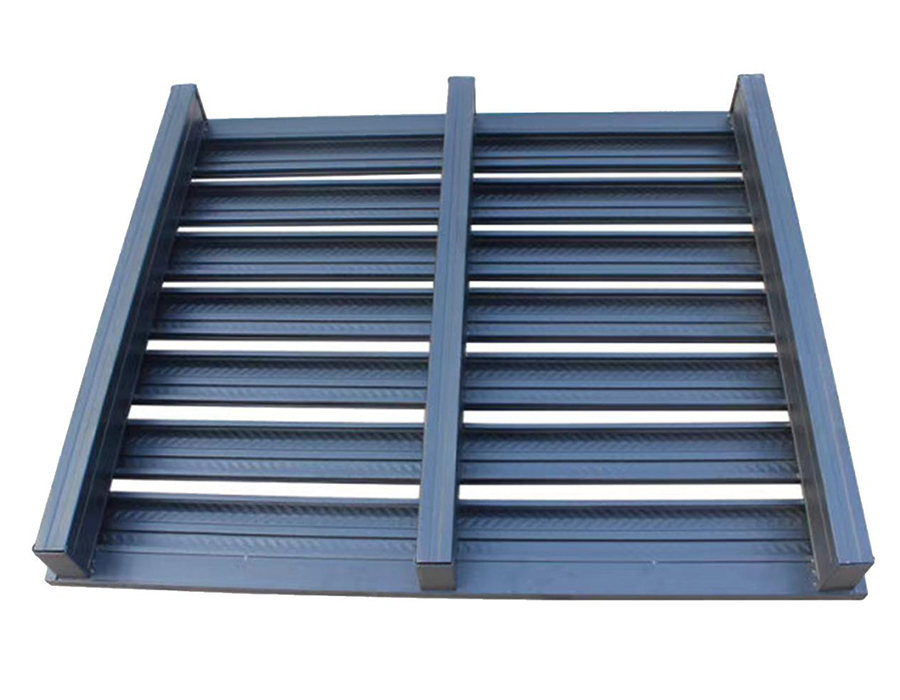

โครงโปรไฟล์ที่ขึ้นรูปเป็นม้วนมีอัตราส่วนความแข็งแรงต่อน้ำหนักที่ดีที่สุดเมื่อรูปทรงของโปรไฟล์ได้รับการออกแบบมาอย่างดี - ตัววิ่งหน้าตัดหมวกหรือหน้าตัดกล่องจะมีความแข็งในการดัดงอสูงโดยใช้เหล็กน้อยกว่าแผ่นเรียบที่เทียบเท่ากัน ที่ Huijian ศูนย์ R&D ของเรามุ่งเน้นที่การเพิ่มประสิทธิภาพโปรไฟล์สำหรับอุปกรณ์คลังสินค้าโดยเฉพาะ และตรรกะทางวิศวกรรมแบบเดียวกับที่ใช้กับการออกแบบคานเก็บเข้าลิ้นชักของเราแจ้งวิธีที่เราจัดการประสิทธิภาพเชิงโครงสร้างในการก่อสร้างพาเลทเหล็ก

การออกแบบโพสต์แบบซ้อน: แบบคงที่กับแบบถอดได้และแบบพับได้

กลไกการซ้อนเป็นคุณลักษณะที่ทำให้ตระกูลพาเลทเหล็กแตกต่างกันมากที่สุด และตัวเลือกระหว่างระบบโพสต์แบบตายตัว ถอดออกได้ และแบบยุบได้ มีผลกระทบต่อการดำเนินงานที่สำคัญซึ่งขยายออกไปเกินความสูงของการจัดเก็บ

โพสต์มุมคงที่

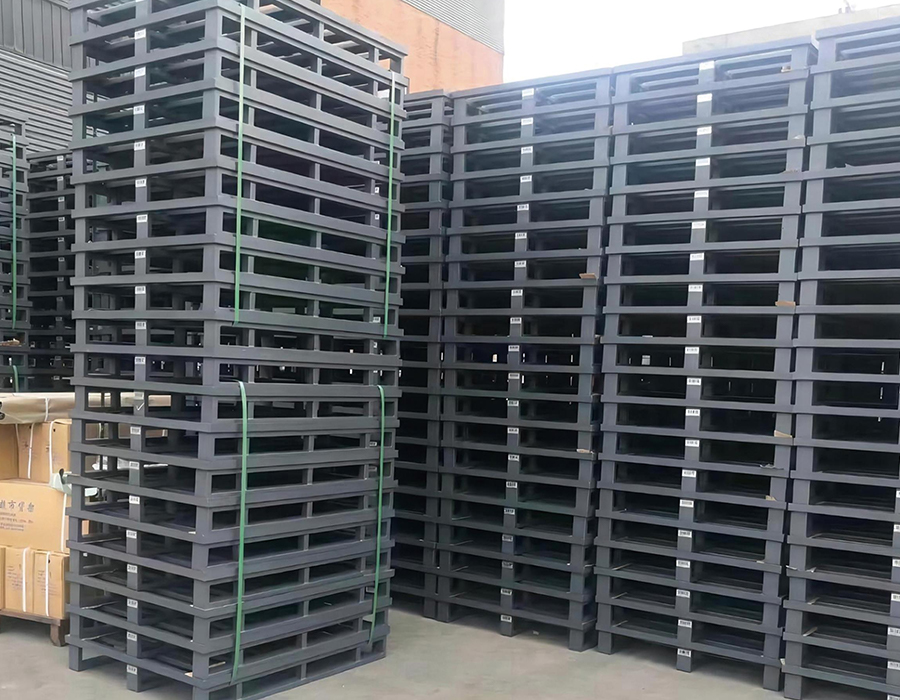

เสามุมคงที่จะถูกเชื่อมอย่างถาวรกับโครงพาเลทและให้ความแข็งแกร่งในการซ้อนสูงสุด สิ่งเหล่านี้เป็นตัวเลือกที่เหมาะสมเมื่อความสูงของการซ้อนสม่ำเสมอ สินค้าจะเรียงซ้อนกันในรูปแบบการบรรทุกเดียวกันเสมอ และพาเลทจะได้รับการจัดการโดยรถยกโดยเฉพาะ เนื่องจากเสาคงที่ไม่สามารถถอดออกเพื่อซ้อนได้เมื่อว่างเปล่า จึงทำให้เกิดต้นทุนโลจิสติกส์ในการคืนสินค้าจำนวนมาก สแต็คของพาเลทแบบเสาตายตัวที่โหลดจำนวนสี่พาเลทใช้พื้นที่พื้นเดียวกันกับพาเลทเดี่ยว กองพาเลทเปล่าแบบเสาตายตัวสี่กองก็ใช้พื้นที่พื้นเดียวกันเช่นกัน แต่ต้องใช้พื้นที่แนวตั้งมากกว่าระบบเสาแบบถอดได้หรือยุบได้เทียบเท่ากันซึ่งกลับเป็นแบบเรียบ ในการดำเนินการที่มีปริมาณมากการหมุนเวียนพาเลทเปล่าหลายร้อยพาเลทกลับผ่านห่วงโซ่อุปทาน ความแตกต่างของความหนาแน่นในการจัดเรียงเปล่านี้จะแปลเป็นอัตราการใช้รถบรรทุกและต้นทุนการขนส่งโดยตรง

ระบบโพสต์ที่ถอดออกได้

เสาแบบถอดได้สอดเข้าไปในช่องมุมบนดาดฟ้าพาเลท และยึดด้วยหมุดล็อค คลิปเสียดสี หรือปลอกสลัก เมื่อแยกชิ้นส่วน ดาดฟ้าพาเลทและเสาสามารถวางซ้อนกันได้ โดยจะลดความสูงที่ว่างเปล่าของปึกสี่ยูนิตจากประมาณ 1600–1800 มม. เหลือต่ำกว่า 400 มม. — พื้นที่จัดเก็บแนวตั้งสำหรับสินค้าเปล่าลดลง 75–80% ข้อเสียคือความแข็งแกร่งของข้อต่อ: การเชื่อมต่อหลังถึงซ็อคเก็ตทำให้เกิดระดับของการเคลื่อนไหวที่ลดความเสถียรในการเรียงซ้อนโดยรวม โดยเฉพาะอย่างยิ่งภายใต้แรงด้านข้างระหว่างการขนส่ง การระบุช่องเสียบโพสต์ที่มีความลึกในการเชื่อมต่อขั้นต่ำ 60 มม. และกลไกการล็อคเชิงบวก แทนที่จะรักษาความเสียดทานเพียงอย่างเดียวจะช่วยลดความเสี่ยงนี้ได้อย่างมาก

ระบบเฟรมแบบพับได้

ระบบพาเลทเหล็กแบบพับได้ใช้โครงด้านข้างแบบบานพับซึ่งจะพับราบลงบนฐานเมื่อว่างเปล่า มีความหนาแน่นกลับด้านเปล่าที่ดีที่สุด แต่มีกลไกบานพับที่ซับซ้อนกว่า ซึ่งเสี่ยงต่อความเสียหายในสภาพแวดล้อมการจัดการที่สมบุกสมบัน การสึกหรอของหมุดบานพับเป็นปัญหาหลักในการบำรุงรักษาระยะยาว การระบุหมุดบานพับเหล็กชุบแข็งและการออกแบบเพื่อให้เปลี่ยนสนามได้ง่ายช่วยยืดอายุการใช้งานได้อย่างมาก สำหรับการดำเนินงานที่ต้องการทั้งความแข็งแกร่งในการจัดเรียงซ้อนและการส่งคืนที่ว่างเปล่าที่มีประสิทธิภาพ ระบบแบบยุบได้พร้อมชุดบานพับเสริมความแข็งแรงแสดงถึงการประนีประนอมทางวิศวกรรมที่ดีที่สุด

การรักษาพื้นผิวสำหรับพาเลทเหล็กที่ใช้ในสภาพแวดล้อมที่แตกต่างกัน

การรักษาพื้นผิวที่ถูกต้องสำหรับก พาเลทโลหะ ขึ้นอยู่กับสภาพแวดล้อมการทำงานเป็นอย่างมาก ไม่ใช่แค่ภายในคลังสินค้าเท่านั้น แต่ยังขึ้นอยู่กับวงจรที่พาเลทเคลื่อนที่ผ่าน รวมถึงพื้นที่จัดแสดงกลางแจ้ง การขนส่งตู้คอนเทนเนอร์ ห้องเย็น และการสัมผัสสารเคมีหรือการชะล้างใดๆ การบำบัดที่มีประสิทธิภาพเพียงพอในศูนย์กระจายสินค้าแบบแห้งอาจล้มเหลวภายในไม่กี่เดือนในสภาพแวดล้อมการแปรรูปอาหารหรือโลจิสติกส์ชายฝั่ง

ปัจจัยหนึ่งที่มักถูกมองข้ามคือการรักษาขอบและรอยเชื่อม ขอบตัดและบริเวณรอยเชื่อมเป็นจุดแรกที่การกัดกร่อนเริ่มต้นขึ้น เนื่องจากการยึดเกาะของสารเคลือบมีจุดอ่อนที่สุดที่มุมแหลมคมและบริเวณที่ได้รับผลกระทบจากความร้อน การระบุความหนาของการเคลือบขั้นต่ำที่ขอบ — โดยทั่วไปจะต้องมีความหนาพื้นผิวเรียบอย่างน้อย 60% เหลืออยู่หลังการใช้งาน — และการทำให้แน่ใจว่ารอยเชื่อมถูกกราวด์ก่อนการบำบัดเป็นตัวบ่งชี้คุณภาพที่แยกแยะพาเลทที่ทนทานจากพาเลทที่แสดงจุดสนิมภายในปีแรกของการดำเนินงาน

ข้อมูลจำเพาะของ Pocket Tine Pocket และความเข้ากันได้กับอุปกรณ์ขนย้าย

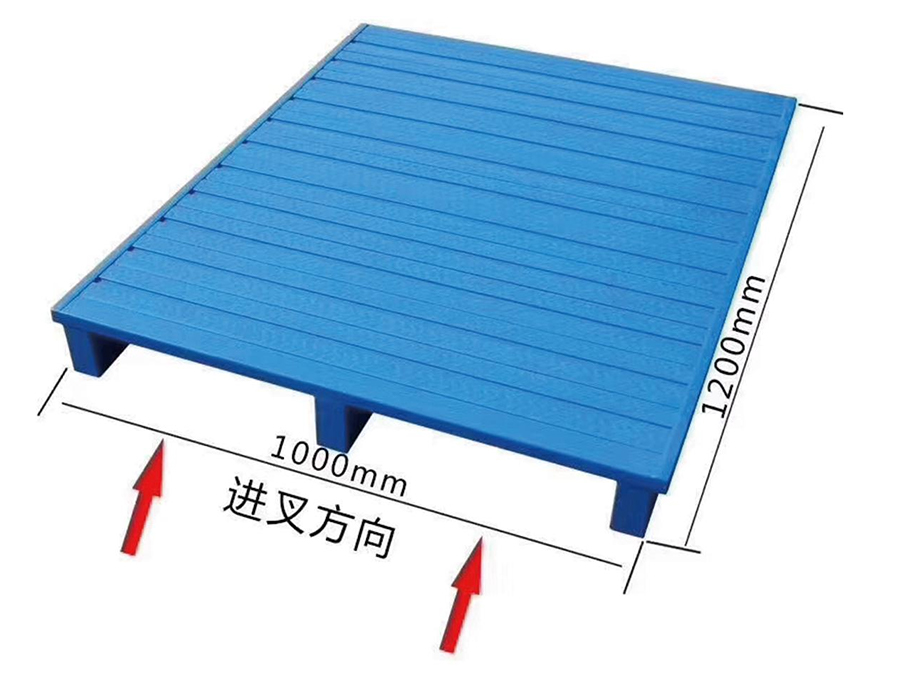

ขนาดช่องเล็กของพาเลทเหล็กนั้นไม่ได้มาตรฐานทั่วทั้งอุตสาหกรรม และความที่ไม่ตรงกันระหว่างรูปทรงของช่องเล็กของพาเลทและขนาดซี่ของรถยกเป็นสาเหตุสำคัญของความเสียหายในการปฏิบัติงานและความไร้ประสิทธิภาพในการจัดการ ขนาดหลักที่จะระบุคือความกว้างและความสูงของช่องเปิดกระเป๋า ความยาวของช่องซี่ (ความลึกในพาเลท) และระยะห่างระหว่างด้านบนของซี่และด้านล่างของพื้นผิวดาดฟ้า

รถยกถ่วงดุลแบบมาตรฐานมักใช้ซี่ลวดกว้าง 100–125 มม. และหนา 35–45 มม. กระเป๋าซี่ที่มีความกว้างภายใน 130 มม. และความสูงภายใน 50 มม. ช่วยให้มีช่องว่างเพียงพอสำหรับการเข้าและออก โดยไม่ต้องยื่นด้านข้างมากเกินไป ซึ่งจะทำให้พาเลทเคลื่อนตัวระหว่างการยก อย่างไรก็ตาม รถยกขึ้นที่สูง ซึ่งใช้กันทั่วไปในสภาพแวดล้อมชั้นวางสินค้าที่มีทางเดินแคบ มักจะมีระยะห่างซี่ฟันที่กว้างขึ้นและมีรูปแบบซี่ฟันที่แตกต่างกัน เมื่อพาเลทเหล็กได้รับการออกแบบเพื่อใช้ในกลุ่มอุปกรณ์ขนย้ายแบบผสม การออกแบบช่องให้เหมาะกับรูปทรงซี่ของกระบะที่เข้าถึงได้กว้างขึ้น แทนที่จะใช้รูปทรงของซี่ของกระบะถ่วงดุล จะช่วยป้องกันปัญหาทั่วไปของซี่ของกระบะที่เข้าไปในช่องในทางเทคนิค แต่สัมผัสกับผนังด้านข้างของช่องขณะรับน้ำหนัก ซึ่งจะทำให้โครงของช่องกระเทือนมากกว่าการรองรับน้ำหนักบนหน้าซี่

พาเลทเข้าสี่ทาง - โดยที่ช่องซี่ลวดวิ่งในทั้งสองแกน - ทำให้เกิดความซับซ้อนของโครงสร้าง: จุดตัดของกระเป๋าขวางช่วยลดการรองรับดาดฟ้าในโซนกึ่งกลางของพาเลท ซึ่งเป็นจุดที่โมเมนต์การโค้งงอจะสูงที่สุดภายใต้น้ำหนักที่กระจายสม่ำเสมอ พาเลทเหล็กทางเข้าสี่ทางที่ได้รับการออกแบบมาอย่างดีจะชดเชยด้วยกระดูกสันหลังตรงกลางที่เสริมความแข็งแรงซึ่งวิ่งระหว่างทางแยกกระเป๋า การตรวจสอบว่ามีการเสริมแรงนี้หรือไม่นั้นเป็นการตรวจสอบภาคสนามอย่างรวดเร็วเพื่อแยกแยะความแตกต่างของพาเลทสี่ทิศทางที่มีโครงสร้างเสียงจากพาเลทที่จะพัฒนาดาดฟ้าหลังการใช้งานในระดับปานกลาง

การคำนวณความสามารถในการรับน้ำหนักแบบซ้อน: เหตุใดพาเลทด้านล่างจึงรับน้ำหนักได้มากกว่าพิกัด

ข้อสันนิษฐานที่นำไปใช้ในทางที่ผิดโดยทั่วไปในการวางซ้อนพาเลทเหล็กก็คือ อัตราโหลดไดนามิกต่อพาเลทจะมีผลกับทุกๆ หน่วยในสแต็คอย่างเท่าเทียมกัน ในความเป็นจริง พาเลทด้านล่างในคอลัมน์แบบเรียงซ้อนใดๆ จะรับน้ำหนักสะสมจากทุกยูนิตที่อยู่เหนือนั้น และวิธีที่โหลดเหล่านั้นถ่ายโอนผ่านเสาหรือเฟรมที่ซ้อนกันทำให้เกิดความเครียดที่โซนมุมซึ่งสามารถเกินพิกัดการรับน้ำหนักของจุดของดาดฟ้าได้ แม้ว่าน้ำหนักรวมจะอยู่ภายในพิกัดต่อพาเลทก็ตาม

พิจารณาวางพาเลทสูงสี่ปึก แต่ละพาเลทรับน้ำหนักได้ 800 กก. พาเลทด้านล่างรับน้ำหนักซ้อนทับได้ 3,200 กก. โดยถ่ายโอนทั้งหมดผ่านจุดสัมผัสเสาสี่มุม หากแต่ละพื้นที่สัมผัสคือ 50×50 มม. แรงดันแบริ่งระบุที่จุดสัมผัสแต่ละจุดคือ 3,200 กก. 4 จุดสัมผัส ۞ 0.0025 ตร.ม. = 3,200 kPa ซึ่งสูงกว่าสิ่งที่การเคลือบพื้นคลังสินค้าส่วนใหญ่และส่วนผสมคอนกรีตบางชนิดสามารถคงอยู่ได้โดยไม่เกิดความเสียหายที่พื้นผิว และความเค้นกระจุกตัวอย่างมีนัยสำคัญที่บริเวณมุมของพาเลทด้านล่าง นี่คือสาเหตุว่าทำไมพิกัดโหลดแบบซ้อนในข้อกำหนดจำเพาะที่มีชื่อเสียงจึงมีการระบุแยกต่างหากจากพิกัดโหลดแบบหน่วยเดียว และเหตุใดตัวเลขความจุแบบซ้อนมักจะต่ำกว่าต่อหน่วยมากกว่าพิกัดโหลดแบบชั้นเดียว

เมื่อวางแผนการกำหนดค่าการเรียงซ้อน ให้รับน้ำหนักการเรียงซ้อนตามที่ระบุไว้ของผู้ผลิตเสมอ ไม่ใช่โหลดแบบไดนามิกต่อชั้นวาง และใช้ปัจจัยด้านความปลอดภัยอย่างน้อย 1.25× สำหรับสภาพแวดล้อมที่กองซ้อนอาจได้รับผลกระทบเล็กน้อยจากการเคลื่อนตัวของรถยกหรือการสั่นสะเทือนจากเครื่องจักรในบริเวณใกล้เคียง ทีมงานด้านเทคนิคของเราที่ Huijian ให้คำแนะนำในการกำหนดค่าการซ้อนซึ่งเป็นส่วนหนึ่งของกระบวนการมาตรฐานของกระบวนการกำหนดคุณสมบัติผลิตภัณฑ์ ซึ่งช่วยให้ลูกค้าหลีกเลี่ยงสถานการณ์การซ้อนซ้อนที่อาจกระทบต่อความสมบูรณ์ของพาเลทและความปลอดภัยของพื้น

โปรโตคอลการตรวจสอบการบำรุงรักษาสำหรับพาเลทเหล็กในการบริการระยะยาว

พาเลทเหล็กมีอายุการใช้งานตามทฤษฎีมากกว่าทางเลือกอื่นที่ใช้ไม้หลายเท่า แต่การจะมีอายุการใช้งานยาวนานนั้นจำเป็นต้องมีการตรวจสอบและบำรุงรักษาที่มีโครงสร้างมากกว่าการดำเนินการทำงานจนล้มเหลว รูปแบบความล้มเหลวที่พบบ่อยที่สุดในพาเลทเหล็กที่ใช้งานมานานสามารถคาดเดาและตรวจจับได้ดีก่อนที่จะทำให้น้ำหนักลดลงหรือเกิดเหตุการณ์ในการจัดการ

• การตรวจสอบรอยร้าวของรอยเชื่อม: ตำแหน่งการเชื่อมที่มีความเค้นสูงสุดบนพาเลทเหล็กคือทางแยกระหว่างขาถึงดาดฟ้าและรอยเชื่อมหลังซ็อคเก็ตถึงเฟรม ควรตรวจสอบสิ่งเหล่านี้ด้วยสายตาทุกๆ 6 เดือนในการใช้งานรอบสูง และทุกๆ 12 เดือนในการใช้งานที่เบากว่า การแตกร้าวของการเชื่อมในระยะแรกจะปรากฏเป็นรอยแตกบนพื้นผิวบางๆ โดยมีคราบสนิมเล็กน้อยที่ขอบ รอยเชื่อมที่แตกร้าวซึ่งติดอยู่ตั้งแต่เนิ่นๆ สามารถซ่อมแซมได้โดยการเจียรและการเชื่อมใหม่ ส่วนที่แพร่กระจายไปยังโลหะต้นกำเนิดจำเป็นต้องมีการซ่อมแซมหรือเปลี่ยนส่วนประกอบที่ครอบคลุมมากขึ้น
• การประเมินการสึกหรอของเสาและเบ้าเสียบ: ในระบบเสาแบบถอดได้ รูเบ้าเสียบและฐานเสาสึกหรอต่อกันในรอบการแทรกนับพันรอบ โดยทั่วไปความทนทานต่อการสึกหรอที่ยอมรับได้คือ ±1.5 มม. จากขนาดพอดีดั้งเดิม นอกเหนือจากนี้ การเชื่อมต่อระหว่างโพสต์กับซ็อคเก็ตจะหลวมพอที่จะทำให้เกิดการเคลื่อนไหวด้านข้างภายใต้น้ำหนักที่ซ้อนกัน การวัดเส้นผ่านศูนย์กลางของรูซ็อคเก็ตด้วยเกจคาลิเปอร์แบบธรรมดาในระหว่างการบำรุงรักษาตามกำหนดเวลา จะช่วยระบุว่าซ็อคเก็ตใดใกล้ถึงเกณฑ์การเปลี่ยนใหม่
• การตรวจสอบความเรียบของดาดฟ้า: การโก่งตัวของกระดานอย่างถาวร ซึ่งตรงข้ามกับการโค้งงอแบบยืดหยุ่นภายใต้น้ำหนักบรรทุก บ่งชี้ว่ากระดานได้รับการรับน้ำหนักมากเกินไปหรือได้รับความเสียหายจากแรงกระแทก แนวตรงที่พาดผ่านพื้นผิวดาดฟ้าไม่ควรแสดงช่องว่างเกิน 5 มม. เหนือช่วง 500 มม. ใดๆ พาเลทที่มีชุดถาวรมากกว่าควรถูกถอนออกจากบริการซ้อนและใช้เป็นที่เก็บพื้นชั้นเดียวเท่านั้นจนกว่าจะมีการซ่อมแซม
• ความสมบูรณ์ของการเคลือบผิวและการทำแผนที่การกัดกร่อน: ความเสียหายของการเคลือบควรได้รับการบันทึกไว้ตามตำแหน่งบนพื้นผิวพาเลท เศษขอบที่แยกเดี่ยวในสภาพแวดล้อมที่มีความชื้นต่ำสามารถแก้ไขได้ด้วยการเติมสังกะสีด้วยสเปรย์เย็น การกัดกร่อนที่เจาะทะลุโลหะฐานทั่วพื้นที่เกิน 50 ตร.ซม. โดยเฉพาะบริเวณรอยเชื่อมโครงสร้าง รับประกันว่าจะต้องเคลือบใหม่ทั้งหมดหลังจากการเตรียมพื้นผิว เนื่องจากการทรีทเมนต์เฉพาะจุดจะไม่หยุดยั้งการกัดกร่อนของฟิล์มใต้ชั้นที่ได้เริ่มขึ้นแล้ว
• การเสียรูปของกระเป๋าซี่: การเข้ารถยกซ้ำๆ ที่มุมที่ไม่ตรงเล็กน้อยทำให้เกิดการเสียรูปของช่องเปิดช่องซี่ลวดอย่างค่อยเป็นค่อยไป ลดความกว้างในการเข้าที่มีประสิทธิภาพ และเพิ่มความเสี่ยงที่จะเกิดการกระแทกกระแทกกับซี่ช่องแทนที่จะเป็นลูกปืนแบบแบน ช่องเปิดที่ปิดห่างจากขนาดที่ระบุมากกว่า 10 มม. ควรขึ้นรูปใหม่โดยใช้เครื่องกระจายไฮดรอลิกก่อนที่การเสียรูปจะเกิดการแตกร้าว

การสร้างระบบการติดแท็ก ID พาเลท — แม้แต่ตัวเลขที่ประทับอย่างง่ายในแต่ละยูนิต — ช่วยให้บันทึกการบำรุงรักษาเชื่อมโยงกับพาเลทแต่ละพาเลท ทำให้สามารถระบุยูนิตที่มีปัญหาสูงได้ตั้งแต่เนิ่นๆ และตรวจสอบว่าสาเหตุมาจากข้อบกพร่องในการผลิต สถานีจัดการเฉพาะ หรือประเภทผลิตภัณฑ์เฉพาะที่ถูกจัดเก็บหรือไม่
