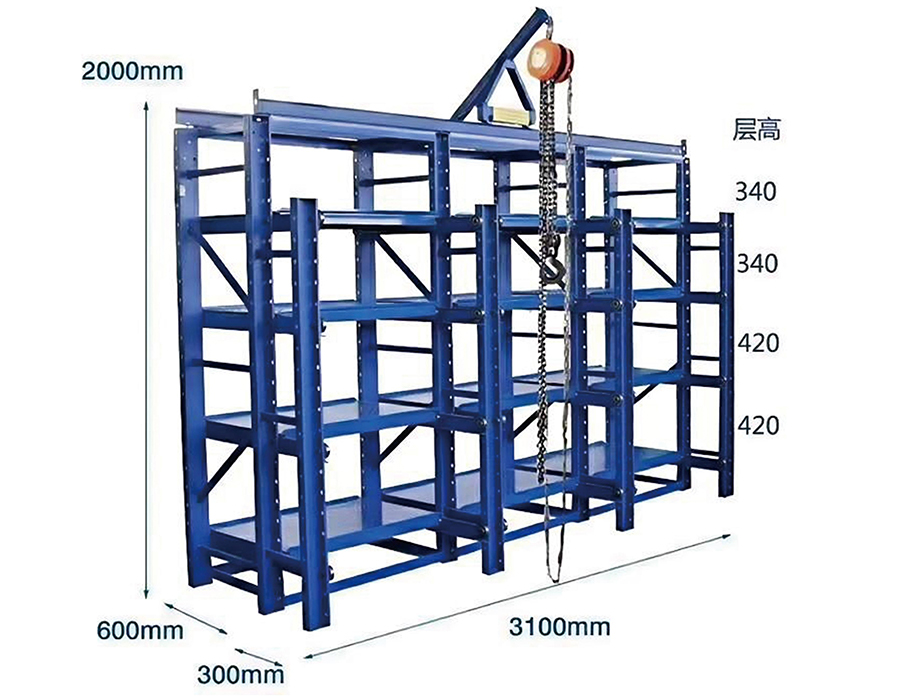

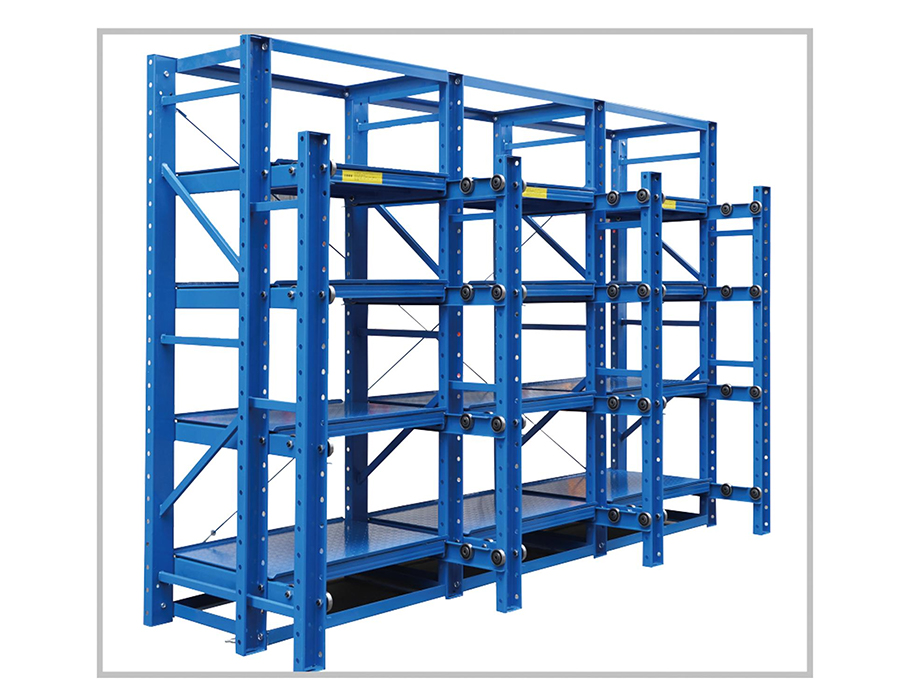

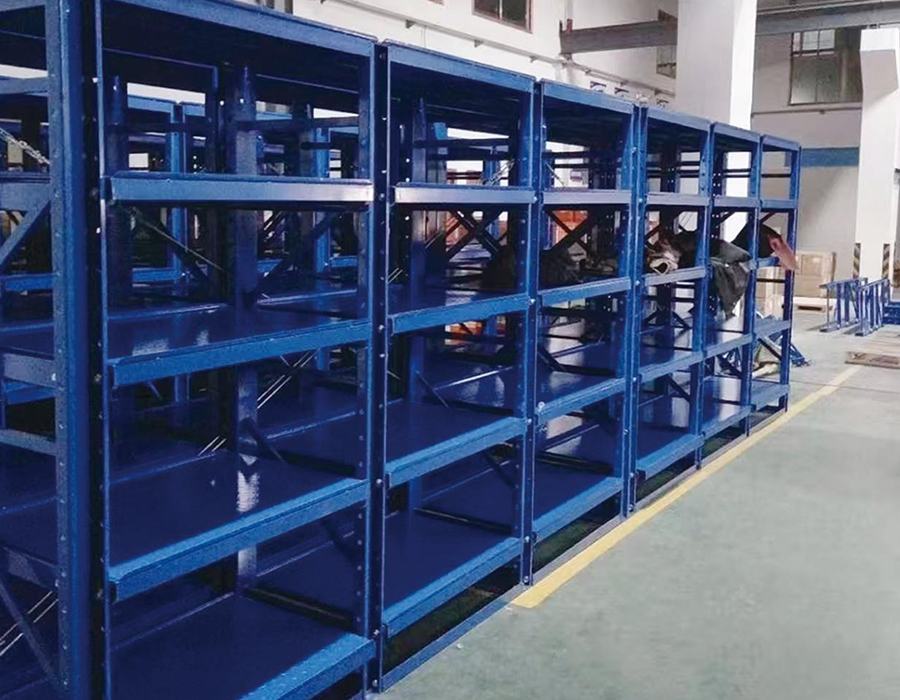

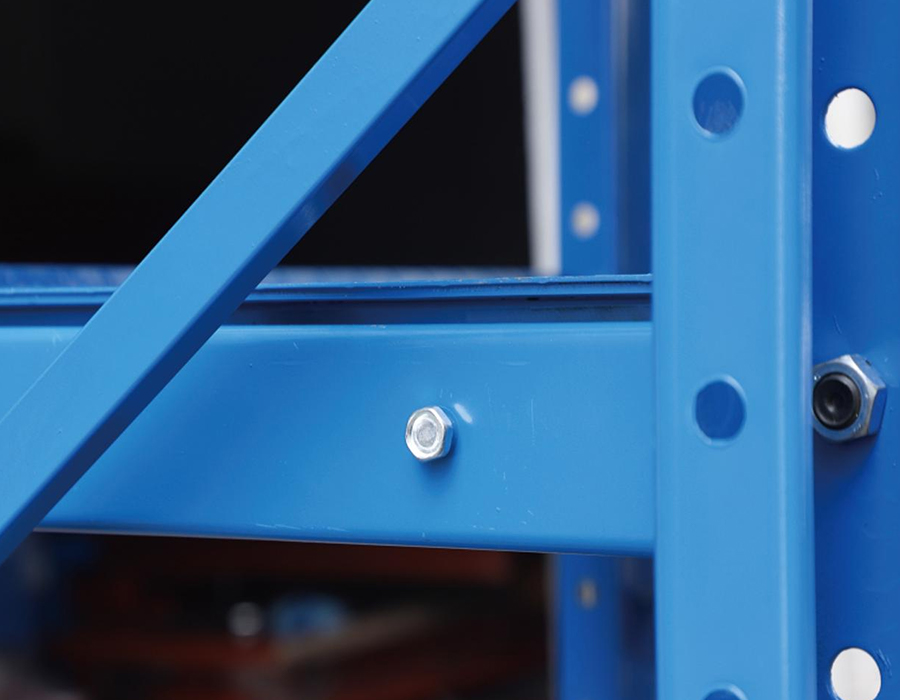

แม่พิมพ์แบบลิ้นชัก / ชั้นวางเครื่องมือ

เหตุใดการออกแบบกลไกการต่อลิ้นชักจึงเป็นความท้าทายทางวิศวกรรมหลักในชั้นวางแม่พิมพ์

ในก การจัดเก็บชั้นวางแม่พิมพ์แบบลิ้นชักสำหรับงานหนัก กลไกการขยายลิ้นชักคือจุดที่ความต้องการทางวิศวกรรมสูงสุดกระจุกตัว — แต่เป็นส่วนประกอบที่มักไม่ระบุในการจัดซื้อตามงบประมาณ ลิ้นชักแม่พิมพ์สามารถรับน้ำหนักได้ตั้งแต่ 500 กก. ถึงมากกว่า 5,000 กก. ขึ้นอยู่กับการใช้งาน และต้องขยายการรับน้ำหนักนั้นอย่างราบรื่นในระยะทาง 600–1,200 มม. โดยไม่มีการโก่งตัวด้านข้าง ไม่มีการผูกมัดภายใต้ภาระเยื้องศูนย์ และการทำงานที่เชื่อถือได้ตลอดหลายพันรอบ ไม่สามารถตอบสนองข้อกำหนดเหล่านี้ได้ด้วยการขยายขนาดรางเลื่อนลิ้นชักสำหรับงานเบามาตรฐาน

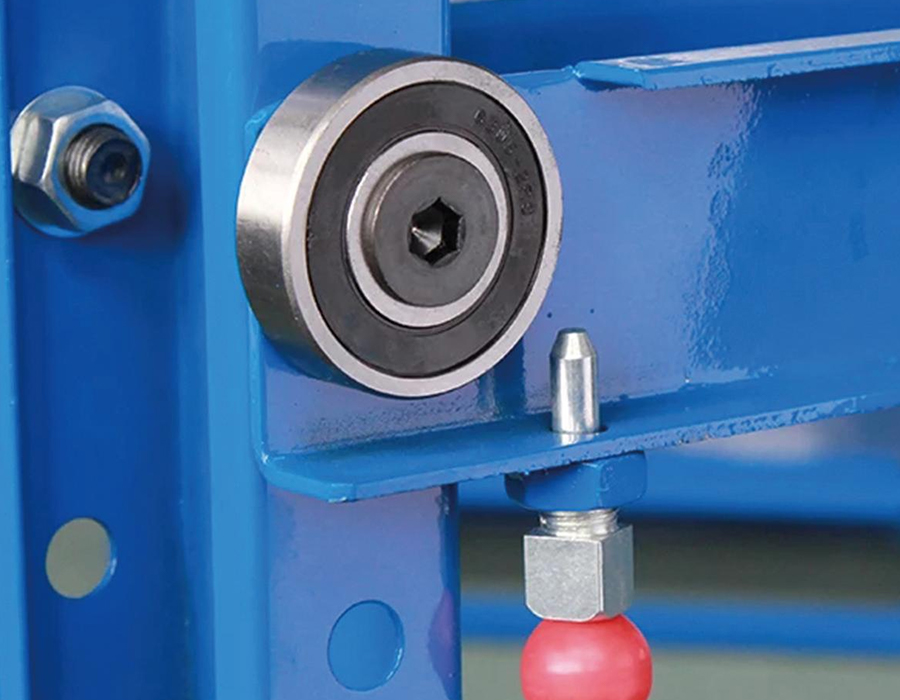

ระบบส่วนต่อขยายที่โดดเด่นสองประเภทที่ใช้ในชั้นวางแม่พิมพ์อุตสาหกรรม ได้แก่ สไลด์ลูกปืนลูกกลิ้งเหล็ก และระบบรางนำแบบมีโปรไฟล์พร้อมแคร่ลูกกลิ้งแบบหมุนเวียน รางสไลด์แบริ่งลูกกลิ้งใช้ลูกกลิ้งเหล็กชุบแข็งที่ทำงานในช่องขึ้นรูปเย็น พวกมันแข็งแกร่ง ทนต่อการปนเปื้อน และบำรุงรักษาได้ง่าย แต่ความสามารถในการรับน้ำหนักต่อความกว้างหน่วยถูกจำกัดโดยความเค้นสัมผัสของลูกกลิ้ง สำหรับลิ้นชักที่มีน้ำหนักเกิน 2,000 กก. รางเลื่อนคู่เดียวจะใช้งานไม่ได้หากไม่มีระยะห่างที่กว้างมาก ซึ่งจะทำให้ความกว้างของช่องใส่โดยรวมของชั้นวางเพิ่มขึ้น ระบบรางนำแบบโปรไฟล์ — โดยพื้นฐานแล้วคือรางการเคลื่อนที่เชิงเส้นที่ยืมมาจากเทคโนโลยีเครื่องมือกล — ได้รับพิกัดโหลดไดนามิกที่สูงกว่ามากในพื้นที่หน้าตัดที่แคบกว่า แต่มีความไวต่อการวางแนวที่ไม่ตรงระหว่างการติดตั้งมากกว่า และต้องการสภาพแวดล้อมการทำงานที่สะอาดกว่าเพื่อบรรลุอายุการใช้งานที่กำหนด

พารามิเตอร์ข้อกำหนดที่สำคัญไม่ได้เป็นเพียงความสามารถในการรับน้ำหนักคงที่ แต่ยังให้คะแนนการรับน้ำหนักแบบไดนามิกภายใต้รอบการขยายซ้ำ ระบบสไลด์ที่รับน้ำหนักคงที่ 3,000 กิโลกรัมอาจมีอายุการใช้งานความล้าที่พิกัดเพียง 20,000 รอบการขยายเต็มที่ที่โหลดนั้น ซึ่งในห้องแม่พิมพ์ที่ทำงานสองกะต่อวัน แปลเป็นเวลาประมาณสองถึงสามปีก่อนที่จะต้องมีการเปลี่ยนตลับลูกปืน ผู้ซื้อควรขอคะแนนวงจรโหลดแบบไดนามิก และไม่พึ่งพาตัวเลขความจุคงที่เพียงอย่างเดียวเมื่อเปรียบเทียบข้อกำหนดเฉพาะของชั้นวางแม่พิมพ์แบบลิ้นชัก

การคำนวณน้ำหนักที่แท้จริงของแม่พิมพ์: เพราะเหตุใดน้ำหนักที่กำหนดจึงเกินความต้องการในการจัดเก็บ

น้ำหนักแม่พิมพ์มักจะถูกยกมาเป็นน้ำหนักสุทธิของชุดประกอบแม่พิมพ์ — แกนกลาง แผ่นโพรง และระบบตัวดีดตัว ตัวเลขนี้คือสิ่งที่ปรากฏบนบัตรแม่พิมพ์และสิ่งที่ผู้จัดการฝ่ายผลิตส่วนใหญ่ใช้ในการระบุข้อกำหนดในการจัดเก็บ อย่างไรก็ตาม โหลดจริงที่ชั้นวางแม่พิมพ์แบบลิ้นชักต้องบรรทุกนั้นสูงกว่าน้ำหนักแม่พิมพ์ที่ระบุอย่างสม่ำเสมอ ซึ่งบางครั้งอาจมีส่วนต่างที่สำคัญ เนื่องจากมีมวลเพิ่มเติมที่สะสมในสภาวะการเก็บรักษา

มีหลายปัจจัยที่ทำให้เกิดการนับน้อยเกินไปในทางปฏิบัติ:

• แผ่นฐานแม่พิมพ์และวัสดุบรรจุภัณฑ์: แม่พิมพ์ฉีดและแม่พิมพ์หล่อที่เก็บไว้เป็นเวลานานมักจะวางบนแผ่นฐานเหล็กหรือดันไม้เพื่อป้องกันความเสียหายจากการสัมผัสพื้นผิว แผ่นเหล็กขนาด 50 มม. ใต้ฐานแม่พิมพ์ขนาด 600 มม. × 800 มม. จะเพิ่มน้ำหนักได้ประมาณ 180–220 กก. ขึ้นอยู่กับเกรด ทำให้แม่พิมพ์ "1,200 กก." ตามที่ระบุนั้นสามารถรับน้ำหนักลิ้นชักจริงได้ 1,400 กก. ก่อนที่จะพิจารณารายการเพิ่มเติมใด ๆ
• ฮาร์ดแวร์ไฮดรอลิกและความเย็นที่ติดอยู่: สิ่งอำนวยความสะดวกที่เก็บแม่พิมพ์ที่มีกระบอกไฮดรอลิก ท่อร่วมหล่อเย็น หรือตัวควบคุมทางวิ่งร้อนยังคงเชื่อมต่ออยู่ ซึ่งเป็นวิธีปฏิบัติทั่วไปที่เวลาในการเชื่อมต่อใหม่เป็นสิ่งสำคัญ จะต้องแบกน้ำหนักของฮาร์ดแวร์นั้นไว้บนลิ้นชัก ตัวควบคุมทางวิ่งร้อนและชุดประกอบท่อร่วมสามารถเพิ่มน้ำหนักได้ 80–150 กก. ให้กับแม่พิมพ์ฉีดขนาดกลาง
• การปนเปื้อนสะสม: ในการหล่อแบบไดแคสต์ แม่พิมพ์ที่เก็บโดยไม่ต้องทำความสะอาดจะสะสมสารตกค้าง แฟลชอะลูมิเนียม และออกไซด์ที่สะสม ซึ่งเพิ่มมวลที่วัดได้ให้กับชุดประกอบแม่พิมพ์ขนาดใหญ่ตลอดระยะเวลาการเก็บรักษาหลายเดือน สิ่งนี้ไม่ค่อยถูกนำมาพิจารณาในการวางแผนพื้นที่จัดเก็บ
• น้ำหนักตัวลิ้นชัก: แผ่นรองลิ้นชักซึ่งโดยทั่วไปจะประดิษฐ์จากแผ่นเหล็กหนา 6–12 มม. พร้อมโครงเสริมความแข็งแรง สามารถมีน้ำหนักได้ 150–400 กก. สำหรับลิ้นชักที่มีขนาดรองรับแม่พิมพ์ได้ 3,000 กก. โครงสร้างชั้นวางจะรับภาระนี้ตลอดเวลา ไม่ว่าลิ้นชักจะเต็มหรือไม่ก็ตาม

วิธีปฏิบัติในการออกแบบที่เชื่อถือได้คือการใช้แฟกเตอร์ 1.25× กับน้ำหนักแม่พิมพ์ที่ระบุเมื่อระบุความจุของลิ้นชัก และถือเป็นระดับภาระการทำงานขั้นต่ำแทนที่จะเป็นค่าสูงสุด การจัดเก็บของเราเป็นงานหนัก ชั้นวางแม่พิมพ์แบบลิ้นชัก ได้รับการจัดอันดับและทดสอบตามปริมาณการทำงานที่ประกาศไว้โดยใช้ปัจจัยด้านความปลอดภัยเต็มรูปแบบ โดยคำนึงถึงสภาวะการรับน้ำหนักจริงซึ่งตัวเลขน้ำหนักแม่พิมพ์ที่ระบุมักพลาดไป

การออกแบบพื้นผิวแผ่นรองลิ้นชักและผลกระทบต่อสภาพของแม่พิมพ์ระหว่างการเก็บรักษา

การกำหนดค่าพื้นผิวของลิ้นชักชั้นวางแม่พิมพ์ไม่ค่อยมีการกล่าวถึงในการสนทนาในการจัดซื้อ แต่มีผลกระทบโดยตรงต่อสภาพของแม่พิมพ์ระหว่างการจัดเก็บ ความง่ายในการจัดการ และเวลาที่ต้องใช้ในการดึงและเตรียมแม่พิมพ์ แผ่นเหล็กแบนซึ่งเป็นพื้นผิวลิ้นชักที่พบมากที่สุดนั้นง่ายต่อการประดิษฐ์และมีความสามารถโดยทั่วไป แต่ไม่ใช่พื้นผิวที่เหมาะสมที่สุดสำหรับแม่พิมพ์ทุกประเภทหรือระยะเวลาในการเก็บรักษา

พื้นผิวแผ่นเรียบ

แผ่นเรียบปกปิดเต็มพื้นที่ให้พื้นที่สัมผัสสูงสุด และเหมาะสำหรับแม่พิมพ์ที่มีพื้นผิวฐานเรียบและกลึงด้วยเครื่องจักร ปัญหาด้านข้อมูลจำเพาะที่สำคัญคือความทนทานต่อความเรียบของพื้นผิว: แผ่นลิ้นชักที่เบี่ยงเบนมากกว่า 3–5 มม. ภายใต้การรับน้ำหนักเต็มที่ จะสร้างเงื่อนไขการรองรับที่ไม่สม่ำเสมอ ซึ่งสามารถทำให้เกิดความเครียดในแผ่นฐานแม่พิมพ์ที่ไม่ได้ออกแบบมาสำหรับการโหลดแบบสามจุด ซี่โครงควรได้รับการจัดวางเพื่อลดการโก่งตัวของช่วงกลางใต้รอยเท้าของแม่พิมพ์ ซึ่งจำเป็นต้องทราบตำแหน่งศูนย์กลางมวลของแม่พิมพ์ที่สัมพันธ์กับลิ้นชัก ไม่ใช่แค่น้ำหนักรวมเท่านั้น

พื้นผิวไม้ระแนงหรือตาราง

พื้นผิวแผ่นเหล็กหรือตะแกรงแท่งช่วยให้สารหล่อเย็น น้ำมันตัด และสารตกค้างจากการปล่อยเชื้อราระบายผ่านลิ้นชัก แทนที่จะสะสมอยู่บนพื้นผิวแท่น สิ่งนี้มีประโยชน์อย่างยิ่งในสถานประกอบการที่แม่พิมพ์เข้าสู่การจัดเก็บโดยไม่ได้ทำความสะอาดทั้งหมด ข้อเสียเปรียบเชิงโครงสร้างคือการที่โหลดที่มีความเข้มข้นจากแม่พิมพ์ที่มีรอยเท้าขนาดเล็กวางอยู่บนแท่งแต่ละแท่งแทนที่จะกระจายไปทั่วแผ่น ซึ่งจะเพิ่มความเครียดเฉพาะที่ที่จุดสัมผัส และอาจทำเครื่องหมายพื้นผิวแม่พิมพ์ที่อ่อนนุ่มได้หากระยะพิทช์ของแท่งชิ้นงานหยาบเกินไป

คุณสมบัติการระบุตำแหน่งที่กำหนดเอง

สำหรับสิ่งอำนวยความสะดวกในการจัดเก็บแม่พิมพ์ที่มีความแม่นยำมูลค่าสูงและมีข้อกำหนดด้านขนาดที่จำกัด ลิ้นชักสามารถติดตั้งบล็อกกำหนดตำแหน่งด้วยเครื่องจักรหรือบล็อก V ที่ปรับได้ซึ่งจะลงทะเบียนแม่พิมพ์ในทิศทางที่กำหนด วิธีนี้จะป้องกันไม่ให้แม่พิมพ์ขยับในระหว่างการขยายลิ้นชัก ซึ่งเป็นความเสี่ยงอย่างแท้จริงกับแม่พิมพ์ที่มีน้ำหนักมากบนแผ่นเรียบเรียบ และช่วยให้มั่นใจได้ว่าอุปกรณ์ยกสามารถยึดจุดยกแม่พิมพ์ได้อย่างสม่ำเสมอโดยไม่ต้องเปลี่ยนตำแหน่ง โดยทั่วไปต้นทุนการผลิตเพิ่มเติมสำหรับการค้นหาคุณลักษณะต่างๆ จะได้รับคืนภายในปีแรกด้วยเวลาในการจัดการที่ลดลง และขจัดการตรวจสอบซ้ำหลังจากการเคลื่อนย้ายที่เกิดจากการจัดเก็บข้อมูล

ความซ้ำซ้อนเชิงโครงสร้างในชั้นวางแม่พิมพ์ลิ้นชักสำหรับงานหนัก: การออกแบบสำหรับเหตุการณ์ความล้มเหลวของลิ้นชัก

ลิ้นชักที่ขยายออกเต็มที่ซึ่งรองรับแม่พิมพ์น้ำหนัก 3,000 กก. แสดงถึงความต้องการโหลดในระดับท้องถิ่นที่สูงที่สุดในระบบจัดเก็บคลังสินค้าใดๆ โมเมนต์ยื่นยื่นที่เกิดจากการยืดออกเต็มที่ — ผลคูณของน้ำหนักแม่พิมพ์และระยะการยืดจากด้านหน้าของชั้นวาง — จะต้องต้านทานทั้งหมดด้วยระบบรางลิ้นชัก และย้ายกลับเข้าไปในเฟรมของชั้นวางผ่านโครงสร้างการติดตั้งแบบสไลด์ หากเส้นทางโหลดนี้ถูกขัดจังหวะด้วยความล้มเหลวของไกด์ แรงเฉือนของสลักยึด หรือรอยร้าวจากการเชื่อม ผลที่ตามมาก็คือน้ำหนักลิ้นชักเต็มลงอย่างไม่สามารถควบคุมได้

ระบบแร็คที่ออกแบบโดยไม่มีความซ้ำซ้อนของโครงสร้างต้องอาศัยความสมบูรณ์ของเส้นทางโหลดเดียวผ่านกลไกส่วนขยาย การเพิ่มความซ้ำซ้อนหมายถึงการสร้างองค์ประกอบสนับสนุนรองที่จะมีส่วนร่วมในเหตุการณ์ความล้มเหลวเท่านั้น ป้องกันการตกหล่นจากภัยพิบัติโดยไม่ต้องทำงานภายใต้สภาวะการทำงานปกติ มาตรการสำรองที่ใช้งานได้จริงมากที่สุดที่ใช้ในการออกแบบชั้นวางแม่พิมพ์แบบลิ้นชักสำหรับงานหนัก ได้แก่:

• แถบนิรภัยป้องกันการตกหล่น: แท่งเหล็กชุบแข็งที่ติดตั้งอยู่ใต้ฐานลิ้นชักที่จุดต่อกลางซึ่งประกอบเข้ากับฉากรับตัวรับสัญญาณแบบมีรอยบากบนคอลัมน์ของชั้นวาง หากลิ้นชักหล่นห่างจากความสูงปกติในการเคลื่อนตัวมากกว่า 10–15 มม. สิ่งเหล่านี้เป็นแบบพาสซีฟ โดยจะไม่สร้างแรงเสียดทานภายใต้การทำงานปกติ แต่จะหยุดลิ้นชักลงมาภายในไม่กี่มิลลิเมตรของการตกลงครั้งแรก
• ระบบคู่ขนานแบบสไลด์คู่: แทนที่จะมีสไลด์คู่เดียวในแต่ละด้านของลิ้นชัก ชุดสไลด์สองชุดจะซ้อนกันในแนวตั้งในแต่ละด้าน โดยคู่ล่างจะรับน้ำหนักเป็นศูนย์ภายใต้สภาวะปกติ แต่จะจัดให้มีเส้นทางโหลดสำรองที่ได้รับการจัดอันดับเต็มหากสไลด์ด้านบนล้มเหลว ซึ่งเพิ่มต้นทุนวัสดุสไลด์เป็นสองเท่า แต่ช่วยลดความล้มเหลวเพียงจุดเดียวในกลไกส่วนขยาย
• การเคลื่อนตัวของลิ้นชักหยุดที่ปลายทั้งสองข้าง: ตัวหยุดเชิงกลที่เป็นบวกช่วยป้องกันการยืดออกเกินระยะการเดินทางที่ออกแบบไว้ และป้องกันไม่ให้ลิ้นชักถูกดันกลับเกินตำแหน่งปิดไปที่ด้านหลังของโครงชั้นวาง สิ่งเหล่านี้เป็นพื้นฐานแต่จำเป็น — การขยายเกินระยะการเคลื่อนที่ที่กำหนดจะเคลื่อนจุดศูนย์กลางมวลของแม่พิมพ์ออกไปนอกซองยื่นยื่นออกมาที่ออกแบบ ซึ่งจะทำให้โหลดโมเมนต์บนระบบนำทางทวีคูณอย่างรวดเร็ว

การระบุคุณลักษณะความซ้ำซ้อนจะเพิ่มต้นทุน — โดยทั่วไป 12–18% ของต้นทุนกลไกลิ้นชัก — แต่นี่เป็นเกณฑ์การเปรียบเทียบที่เหมาะสม ไม่ใช่ต้นทุนชั้นวางทั้งหมด เมื่อเทียบกับความรับผิดและการหยุดชะงักในการปฏิบัติงานของเหตุการณ์การหล่นของแม่พิมพ์ที่เกี่ยวข้องกับเครื่องมือที่มีมูลค่าหลายแสนหยวน การลงทุนด้านวิศวกรรมจึงเป็นเรื่องที่ตรงไปตรงมา

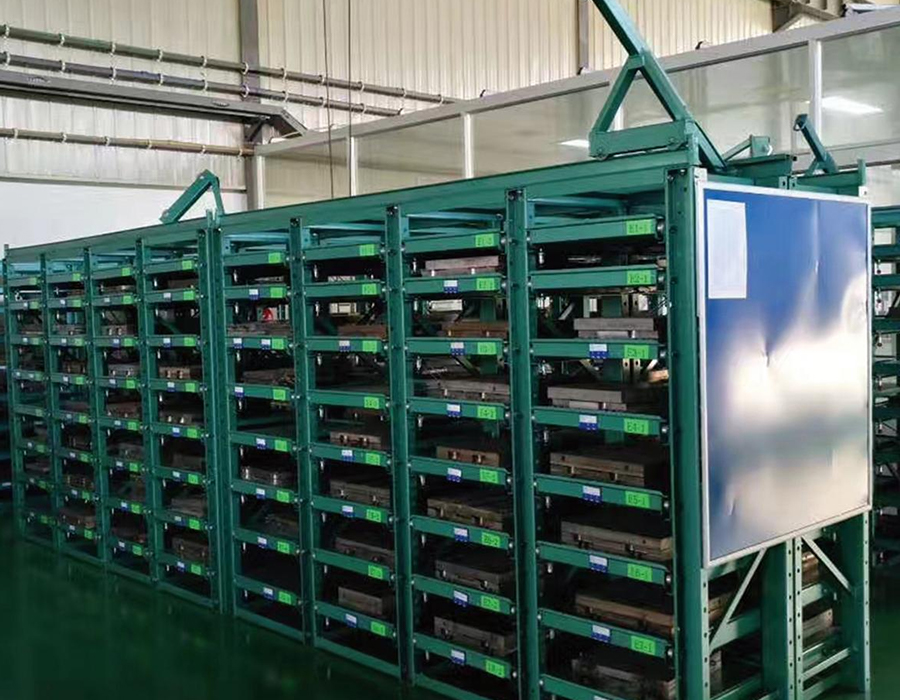

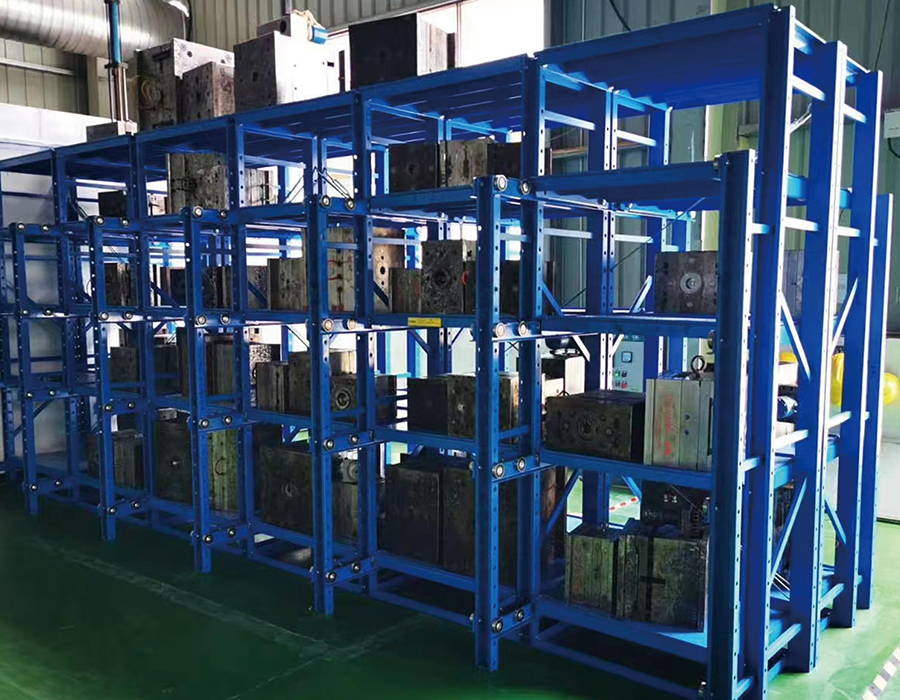

บูรณาการระบบระบุแม่พิมพ์เข้ากับเค้าโครงชั้นวางแบบลิ้นชัก

การระบุแม่พิมพ์และประสิทธิภาพในการดึงกลับคืนเป็นปัญหาคอขวดในการปฏิบัติงานที่เกิดขึ้นซ้ำๆ ในโรงงานซึ่งจัดเก็บแม่พิมพ์มากกว่า 30–50 ชิ้น แม้ว่าระบบการจัดเก็บทางกายภาพจะได้รับการออกแบบมาอย่างดีก็ตาม ข้อได้เปรียบโดยธรรมชาติของชั้นวางแม่พิมพ์แบบลิ้นชักคือการที่แม่พิมพ์แต่ละชิ้นมีลิ้นชักเฉพาะของตัวเองซึ่งสามารถแยกและตรวจสอบแยกกันได้ จะรับรู้ได้อย่างสมบูรณ์ก็ต่อเมื่อระบบระบุตัวตนอนุญาตให้วางลิ้นชักที่ถูกต้องโดยไม่ต้องเปิดหลายลิ้นชักตามลำดับ

การติดฉลากทางกายภาพเป็นพื้นฐาน: ที่วางฉลากที่ติดตั้งอยู่ที่ด้านหน้าของแต่ละลิ้นชัก ซึ่งมองเห็นได้เมื่อเข้าใกล้ด้านทางเดินของชั้นวาง ข้อกำหนดในทางปฏิบัติคือ ฉลากต้องยังคงอ่านได้ชัดเจนในสภาพแวดล้อมของห้องแม่พิมพ์ — ละอองน้ำมัน ความชื้น และการกระแทกเป็นครั้งคราว ทำให้ฉลากกระดาษในที่ยึดพลาสติกไม่น่าเชื่อถือหลังจากหกถึงสิบสองเดือน แท็กสลักสแตนเลสหรือแผ่นอลูมิเนียมอโนไดซ์ที่มีเนื้อหาทำเครื่องหมายด้วยเลเซอร์เป็นข้อกำหนดที่เหมาะสมสำหรับสภาพแวดล้อมที่มีการสัมผัสกับสารหล่อเย็นหรือสารปลดปล่อยเป็นประจำ

การบูรณาการ RFID ในระดับลิ้นชักถูกนำมาใช้มากขึ้นในสิ่งอำนวยความสะดวกในการจัดการแม่พิมพ์ที่มีวงจรการผลิตสั้นและการเปลี่ยนแปลงบ่อยครั้ง แท็ก RFID ที่ฝังหรือติดอยู่กับด้านหน้าลิ้นชักจะถูกอ่านด้วยเสาอากาศคงที่ที่ด้านหน้าทางเดินของชั้นวางหรือเครื่องอ่านมือถือ ซึ่งจะเชื่อมโยงตำแหน่งลิ้นชักจริงกับฐานข้อมูลการจัดการแม่พิมพ์โดยไม่ต้องสแกนด้วยตนเอง ข้อกำหนดในการบูรณาการที่สำคัญคือตำแหน่งแท็ก RFID จะต้องสม่ำเสมอทั่วทั้งลิ้นชักทั้งหมดในระบบ ความแปรผันของระยะห่างจากศูนย์กลางโซนอ่านเสาอากาศมากกว่า 20–30 มม. จะช่วยลดความน่าเชื่อถือในการอ่านในสภาพแวดล้อมที่มีโลหะสูง ซึ่งการสะท้อนของสัญญาณเป็นสิ่งที่ท้าทายอยู่แล้ว ด้วยความสามารถด้านการวิจัยและพัฒนาภายในองค์กรของเราและการผลิตลิ้นชักที่ปรับแต่งได้ เราจึงสามารถออกแบบหน้าลิ้นชักที่เข้ากันได้กับ RFID พร้อมช่องแท็กมาตรฐาน เป็นตัวเลือกที่ผสานรวมจากโรงงาน แทนที่จะติดตั้งเพิ่มในภาคสนาม

ระบบบาร์โค้ดและรหัส QR ครอบครองพื้นที่ตรงกลาง — ต้นทุนโครงสร้างพื้นฐานต่ำกว่า RFID และทนทานกว่าฉลากกระดาษเมื่อพิมพ์บนสต็อกโพลีเอสเตอร์ที่หนุนด้วยโลหะด้วยหมึกที่มีความเสถียรต่อรังสียูวี เครื่องสแกนมือถือที่เชื่อมโยงกับแท็บเล็ตหรือเทอร์มินัล WMS แบบเคลื่อนที่ช่วยให้ยืนยันตำแหน่งก่อนขยายลิ้นชัก ซึ่งช่วยลดความเสี่ยงในการหยิบแม่พิมพ์ที่ไม่ถูกต้องในสถานที่จัดเก็บชุดเครื่องมือที่มีลักษณะคล้ายกันหลายชุด

การจัดการการรับน้ำหนักของพื้นเมื่อติดตั้งระบบชั้นวางแม่พิมพ์ความจุสูง

ระบบชั้นวางแม่พิมพ์แบบลิ้นชัก โดยเฉพาะอย่างยิ่งที่กำหนดค่าสำหรับแม่พิมพ์หนักหลายชั้น จะสร้างความเข้มข้นในการรับน้ำหนักของพื้นซึ่งมักจะเกินกว่าที่แผ่นพื้นคลังสินค้ามาตรฐานสามารถรองรับได้โดยไม่ต้องมีการแทรกแซงทางวิศวกรรม ชั้นวางแม่พิมพ์แบบสองชั้นจัดเก็บแม่พิมพ์ได้ 3,000 กก. ในแต่ละลิ้นชัก 6 ลิ้นชักต่อช่อง สามารถรับน้ำหนักรวมได้ 36,000 กก. ไม่รวมน้ำหนักของโครงสร้างชั้นวาง โดยกระจายไปตามฐานรองฐานสี่แผ่น แรงกดพื้นใต้แผ่นฐานแต่ละแผ่นอาจเกิน 80–100 ตันต่อตารางเมตร หากแผ่นฐานมีขนาดเล็กและแผ่นพื้นคอนกรีตบาง

ขั้นตอนแรกในกระบวนการวางแผนการติดตั้งชั้นวางแม่พิมพ์คือการได้รับการรับรองการรับน้ำหนักของพื้นของวิศวกรโครงสร้างสำหรับพื้นที่การติดตั้ง ไม่ใช่ข้อกำหนดความจุของพื้นทั่วไปของอาคาร ซึ่งโดยทั่วไปจะเป็นน้ำหนักที่กระจายสม่ำเสมอเล็กน้อย ซึ่งไม่สะท้อนถึงพฤติกรรมการรับน้ำหนักแบบจุด น้ำหนักบรรทุกที่อยู่ใต้แผ่นฐานของชั้นวางมีลักษณะแตกต่างจากน้ำหนักที่กระจายในแง่ของแรงเฉือนจากการเจาะบนพื้น และพื้นคลังสินค้าเก่าที่ออกแบบมาสำหรับน้ำหนักแบบกระจาย 5 ตันต่อตารางเมตรอาจเสี่ยงต่อความล้มเหลวในการเจาะภายใต้น้ำหนักของแผ่นฐานที่มีความเข้มข้น 20 ตัน แม้ว่าน้ำหนักรวมจะอยู่ภายในความสามารถในการกระจายก็ตาม

ในกรณีที่ความจุของพื้นมีน้อย วิธีแก้ปัญหาในทางปฏิบัติ ได้แก่:

• พื้นที่ฐานเพิ่มขึ้น: การขยายแผ่นฐานจะกระจายภาระของเสาให้ครอบคลุมพื้นที่มากขึ้น ซึ่งช่วยลดแรงกดของพื้นใต้แผ่นได้โดยตรง แผ่นฐานขนาด 200 มม. × 200 มม. สามารถเพิ่มเป็น 400 มม. × 400 มม. — เพิ่มพื้นที่สัมผัสเป็นสี่เท่าและลดแรงกดพื้นสูงสุดได้ถึง 75% โดยไม่มีการเปลี่ยนแปลงโครงสร้างชั้นวางด้านบน
• แผ่นเหล็กกระจายน้ำหนัก: แผ่นเหล็กเชื่อมที่มีความหนา 20–30 มม. ซึ่งใหญ่กว่าแผ่นฐานของชั้นวางและวางไว้ด้านล่าง จะกระจายน้ำหนักของคอลัมน์ลงในแผ่นพื้นให้ครอบคลุมพื้นที่ที่กว้างขึ้น สิ่งเหล่านี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งเมื่อแผ่นพื้นมีการเสริมแรงที่ระดับความลึกซึ่งให้ความต้านทานต่อการเจาะที่ดี แต่ในกรณีที่ชั้นผิวคอนกรีตบาง
• การกระจายเค้าโครงชั้นวางใหม่: การเปลี่ยนตำแหน่งช่องใส่แร็คเพื่อไม่ให้ช่องรับน้ำหนักสูงสองช่องใช้แผงพื้นเดียวกัน — แยกจากกันด้วยข้อต่อขยาย — ช่วยป้องกันการโหลดสะสมบนช่วงโครงสร้างเดียว ซึ่งจำเป็นต้องมีการประสานงานระหว่างการออกแบบเค้าโครงชั้นวางและการเขียนแบบโครงสร้างของแผ่นพื้น ซึ่งอาจไม่สามารถใช้ได้ในอาคารเก่าเสมอไป

การป้องกันสนิมของเชื้อราระหว่างการจัดเก็บแบบขยาย: การออกแบบชั้นวางอะไรที่ทำได้และไม่สามารถทำได้

การกัดกร่อนของพื้นผิวแม่พิมพ์ระหว่างการเก็บรักษาเป็นรูปแบบหนึ่งของความเสียหายของเครื่องมือที่มีค่าใช้จ่ายสูงและป้องกันได้มากที่สุดในโรงงานผลิต แต่มักมีสาเหตุมาจากการใช้สารยับยั้งการกัดกร่อนที่ไม่เพียงพอ แทนที่จะพิจารณาว่าเป็นปัญหาสภาพแวดล้อมในการจัดเก็บ การออกแบบชั้นวางแม่พิมพ์แบบลิ้นชักมีอิทธิพลต่อสภาพแวดล้อมระดับจุลภาครอบๆ แม่พิมพ์ที่จัดเก็บในลักษณะที่ช่วยเร่งหรือชะลอการเกิดออกซิเดชันของพื้นผิว โดยไม่ขึ้นอยู่กับการใช้สารประกอบยับยั้งสนิมกับพื้นผิวแม่พิมพ์ก่อนการเก็บรักษา

การควบแน่นเป็นตัวขับเคลื่อนการกัดกร่อนหลักในสภาพแวดล้อมการจัดเก็บแม่พิมพ์ส่วนใหญ่ แม่พิมพ์ที่มีมวลความร้อนสูง — โดยเฉพาะเครื่องมือหล่อขึ้นรูปขนาดใหญ่ที่เก็บไว้หลังรอบการผลิตที่ร้อน — เย็นลงอย่างช้าๆ และผ่านจุดน้ำค้างของอากาศโดยรอบเมื่ออุณหภูมิพื้นผิวลดลง หากอากาศที่อยู่รอบแม่พิมพ์ในลิ้นชักแบบปิดหรือกึ่งปิดมีการไหลเวียนที่จำกัด ความชื้นจะควบแน่นบนพื้นผิวแม่พิมพ์และยังคงสัมผัสกันเป็นระยะเวลานาน การออกแบบชั้นวางที่มีตัวลิ้นชักแบบปิด — แผงด้านข้างทึบและฝาปิดด้านบน — สร้างช่องอากาศนิ่งซึ่งทำให้ผลกระทบนี้แย่ลงเมื่อเปรียบเทียบกับชั้นวางแบบเปิดที่ช่วยให้อากาศไหลเวียนรอบๆ แม่พิมพ์ที่เก็บไว้

คุณสมบัติการออกแบบที่เป็นประโยชน์ซึ่งช่วยลดความเสี่ยงในการกัดกร่อนในการจัดเก็บแม่พิมพ์แบบลิ้นชักประกอบด้วย:

• แผงข้างลิ้นชักเจาะรู: แทนที่จะใช้แผงเหล็กทึบระหว่างชั้นลิ้นชักที่อยู่ติดกัน แผงที่มีรูพรุนช่วยให้อากาศเคลื่อนที่ผ่านพื้นผิวแม่พิมพ์ได้ โดยไม่สร้างร่างของโครงที่เปิดอยู่ทั้งหมด นี่เป็นการประนีประนอมที่เป็นประโยชน์ระหว่างการป้องกันการปนเปื้อนและการสะสมความชื้น
• จุดติดตั้งสารดูดความชื้น: คลิปหรือถาดในตัวภายในตู้ลิ้นชัก ซึ่งวางตำแหน่งไว้เพื่อยึดชุดซิลิกาเจลหรือตลับดูดความชื้นแบบตะแกรงโมเลกุลใกล้กับพื้นผิวแม่พิมพ์ โดยไม่รบกวนการโหลดและการดึงกลับของแม่พิมพ์ นี่เป็นการเพิ่มต้นทุนต่ำในขั้นตอนการผลิต แต่ยากต่อการติดตั้งใหม่ให้หมดจด
• ทางเดินระบายน้ำในพื้นลิ้นชัก: รูระบายขนาดเล็กหรือช่องระบายน้ำในแท่นลิ้นชักป้องกันการรวมตัวของคอนเดนเสทหรือน้ำหล่อเย็นที่ไหลบ่าใต้แม่พิมพ์ ซึ่งเป็นทั้งความเสี่ยงต่อการกัดกร่อนและข้อกังวลด้านสุขอนามัยในสิ่งอำนวยความสะดวกในการจัดเก็บแม่พิมพ์ที่สัมผัสกับอาหาร

สิ่งที่การออกแบบชั้นวางไม่สามารถชดเชยได้คือการรักษาพื้นผิวที่ไม่เพียงพอก่อนการจัดเก็บ การห่อฟิล์มป้องกันการกัดกร่อนของเฟสไอ (VCI) น้ำมันป้องกันสนิมที่ใช้กับพื้นผิวที่ไม่ได้ทาสีทั้งหมด และการป้องกันแนวการแยกส่วนแบบปิดผนึกยังคงเป็นการป้องกันเบื้องต้นต่อการกัดกร่อนของเชื้อราในการจัดเก็บ การมีส่วนร่วมของชั้นวางคือการสร้างเงื่อนไขที่การบำบัดเหล่านั้นสามารถทำงานได้อย่างมีประสิทธิภาพ ซึ่งหมายถึงการลดการควบแน่น การปนเปื้อน และเวลาในการสัมผัสความชื้นรวม แทนที่จะเพียงจัดให้มีพื้นแห้งเพื่อให้แม่พิมพ์วางอยู่

การระบุระยะการเคลื่อนที่ของลิ้นชักสัมพันธ์กับรอยเท้าของแม่พิมพ์และอุปกรณ์การจัดการ

ระยะการต่อลิ้นชักเป็นพารามิเตอร์ข้อมูลจำเพาะที่มักตั้งค่าเป็นตัวเลขกลม — 600 มม., 800 มม. หรือการขยายเต็ม — โดยไม่มีการวิเคราะห์อย่างเป็นระบบเกี่ยวกับระยะการเคลื่อนที่จริงที่จำเป็นสำหรับการยกและการจัดการแม่พิมพ์อย่างปลอดภัยในสถานที่เฉพาะ ระยะทางในการเดินทางที่ไม่ระบุเป็นสาเหตุของความยากลำบากในการจัดการและความเสี่ยงในการบาดเจ็บ ระยะการเคลื่อนที่ที่ระบุมากเกินไปจะเพิ่มโมเมนต์คานยื่นบนระบบนำทาง และอาจเกินความจุเชิงโครงสร้างของชั้นวางสำหรับน้ำหนักแม่พิมพ์ที่กำหนด

ระยะการเคลื่อนที่ขั้นต่ำของลิ้นชักที่ต้องการจะพิจารณาจากรูปทรงของแม่พิมพ์ ประเภทของอุปกรณ์ยกที่ใช้ และพื้นที่ว่างด้านหน้าชั้นวาง การคำนวณที่ใช้บังคับเกี่ยวข้องกับตัวแปรสามตัว:

• ข้อกำหนดวิธีการยกตะขอหรือส้อมของอุปกรณ์ยก: ตะขอเครนเหนือศีรษะและคานยกต้องมีการเข้าถึงแนวตั้งที่ชัดเจนเหนือจุดยกของแม่พิมพ์ ซึ่งจะต้องไม่มีสิ่งกีดขวางด้วยโครงสร้างชั้นวางเหนือลิ้นชักที่เปิดอยู่ ระยะห่างในแนวนอนจากพื้นผิวของชั้นวางไปยังจุดศูนย์กลางมวลของแม่พิมพ์ ที่ระยะการเคลื่อนที่ที่ต้องการ จะกำหนดว่าตะขอของเครนสามารถวางตำแหน่งเหนือจุดยกได้โดยตรงโดยไม่ใช้โซ่ของตะขอหรือลวดที่ทำให้โครงสร้างชั้นวางด้านบนเปรอะเปื้อนหรือไม่ สำหรับเครนที่มีคานยกที่มีความยาวคงที่ การคำนวณนี้จะตรงไปตรงมา สำหรับการยกสลิงแบบยืดหยุ่น มุมสลิงที่ระยะส่วนขยายที่ต้องการจะต้องได้รับการตรวจสอบเทียบกับมุมการทำงานขั้นต่ำสุดของสลิง
• ความลึกของรอยเท้าแม่พิมพ์ในทิศทางส่วนขยาย: แม่พิมพ์ที่มีความลึก 900 มม. ในทิศทางการเคลื่อนที่ของลิ้นชัก จะต้องให้ลิ้นชักขยายออกไปมากกว่าแม่พิมพ์ที่มีความลึก 600 มม. ก่อนที่ด้านหน้าของแม่พิมพ์จะเคลียร์เสาของชั้นวาง ทำให้สามารถยื่นจากด้านข้างเพื่อติดสลิงเข้ากับหูยกด้านหน้า ระยะเคลื่อนที่ที่ต้องการคือโดยประมาณ: เสาชั้นวางหันหน้าเข้าหาขอบด้านหน้าของความลึกของแม่พิมพ์ลิ้นชัก 150–200 มม.
• ความลึกของทางเดินด้านหน้าชั้นวาง: ระยะส่วนขยายของลิ้นชักจะเพิ่มความลึกของทางเดินที่ว่างอยู่เมื่อเปิดลิ้นชัก ในสถานที่ที่มีการใช้ทางเดินของชั้นวางเป็นทางเดินสำหรับอุปกรณ์อื่นๆ ลิ้นชักที่ขยายจนสุดจะต้องไม่กีดขวางการจราจรข้ามหรือสร้างอันตรายจากการสะดุดล้ม ซึ่งอาจกำหนดขีดจำกัดการขยายสูงสุดที่ขัดแย้งกับข้อกำหนดระยะห่างในการยกขั้นต่ำ ซึ่งในกรณีนี้ จะต้องพิจารณาความกว้างของทางเดินหรือการวางตำแหน่งชั้นวางใหม่ก่อนการติดตั้ง

แนวทางที่เป็นระบบคือการเตรียมภาพวาดตามสัดส่วนของลิ้นชักที่ขยายจนสุดโดยให้แม่พิมพ์อยู่ในตำแหน่ง ซ้อนทับเรขาคณิตของตะขอเครนและขอบเขตทางเดิน และตรวจสอบว่าระยะห่างในการยกและข้อกำหนดทางออกของทางเดินเป็นไปตามระยะการเดินทางที่เลือกหรือไม่ แบบฝึกหัดการวาดภาพนี้ใช้เวลาน้อยกว่าหนึ่งชั่วโมง และขจัดข้อร้องเรียนหลังการติดตั้งที่พบบ่อยที่สุดเกี่ยวกับชั้นวางแม่พิมพ์แบบลิ้นชัก — ว่าลิ้นชักไม่ได้ขยายออกไปไกลเพียงพอสำหรับการเชื่อมต่อเครนอย่างปลอดภัยกับเครื่องมือ
