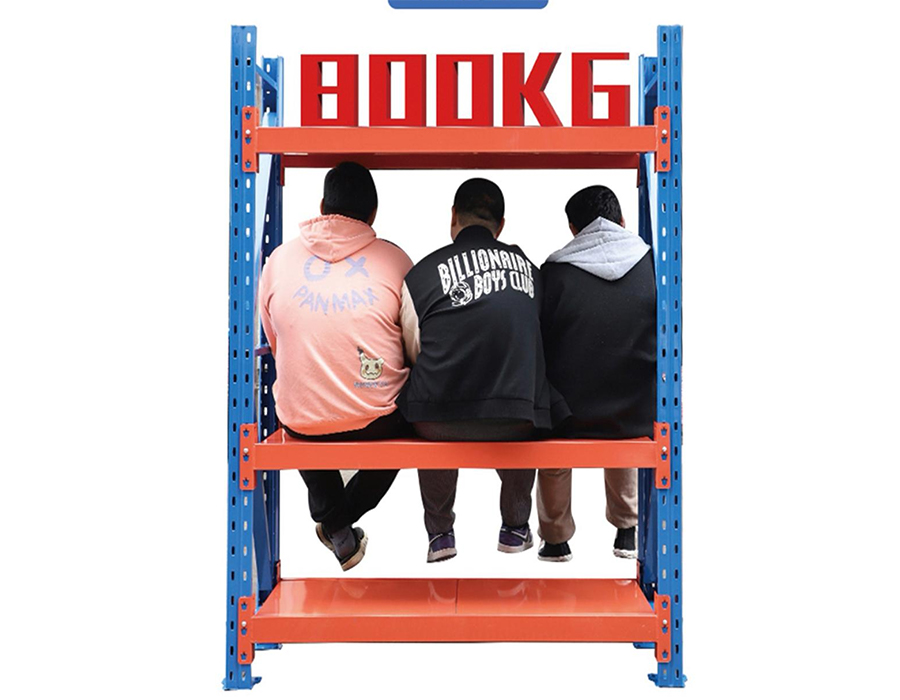

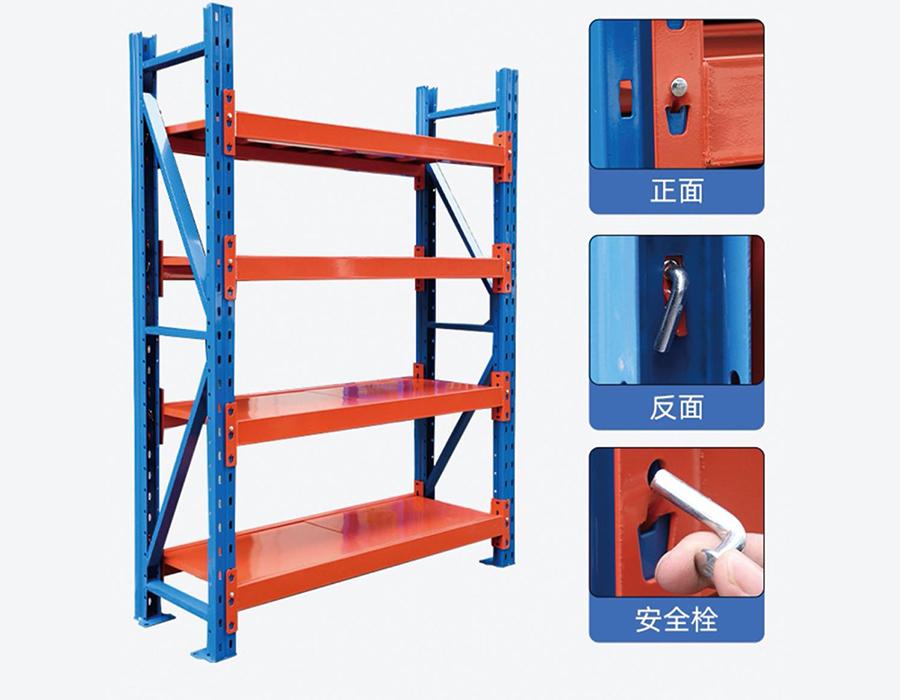

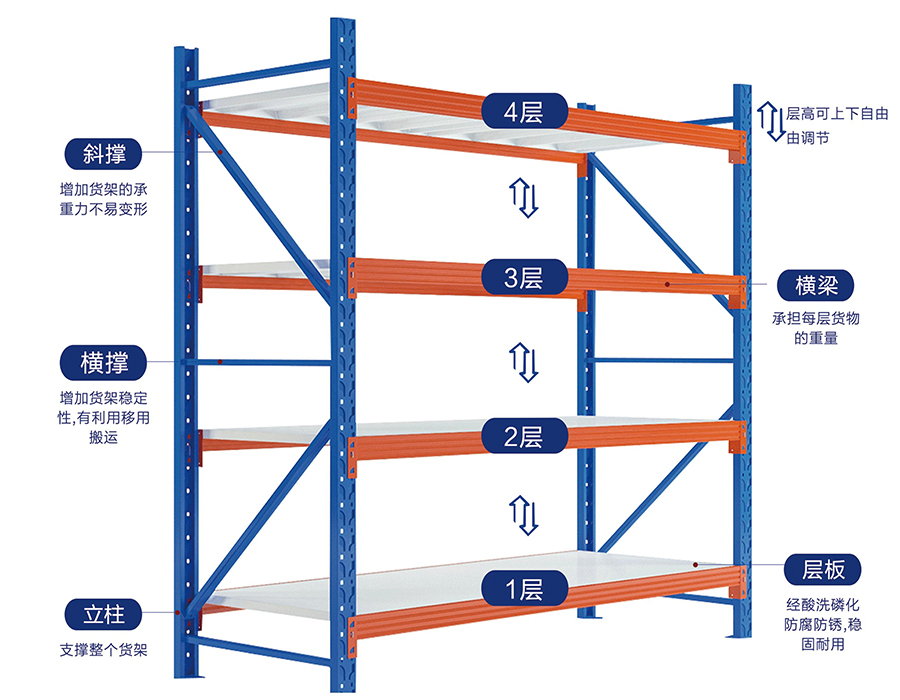

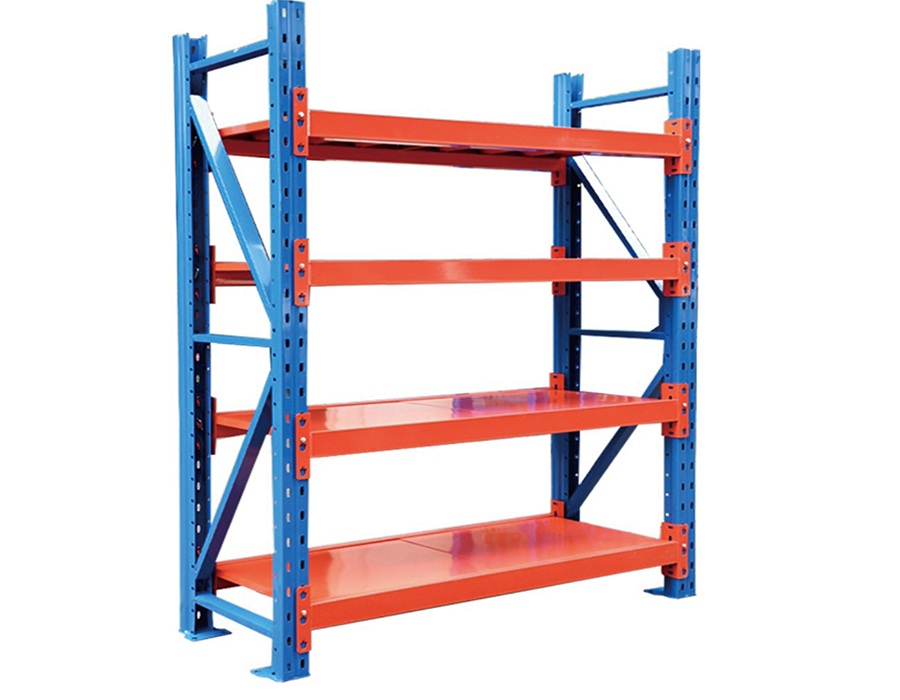

Medium-Duty Boltless Shelving (500-800 kg/layer)

เกจเหล็กและรูปทรงโปรไฟล์กำหนดประสิทธิภาพของการเก็บเข้าลิ้นชักระดับปานกลางได้อย่างไร

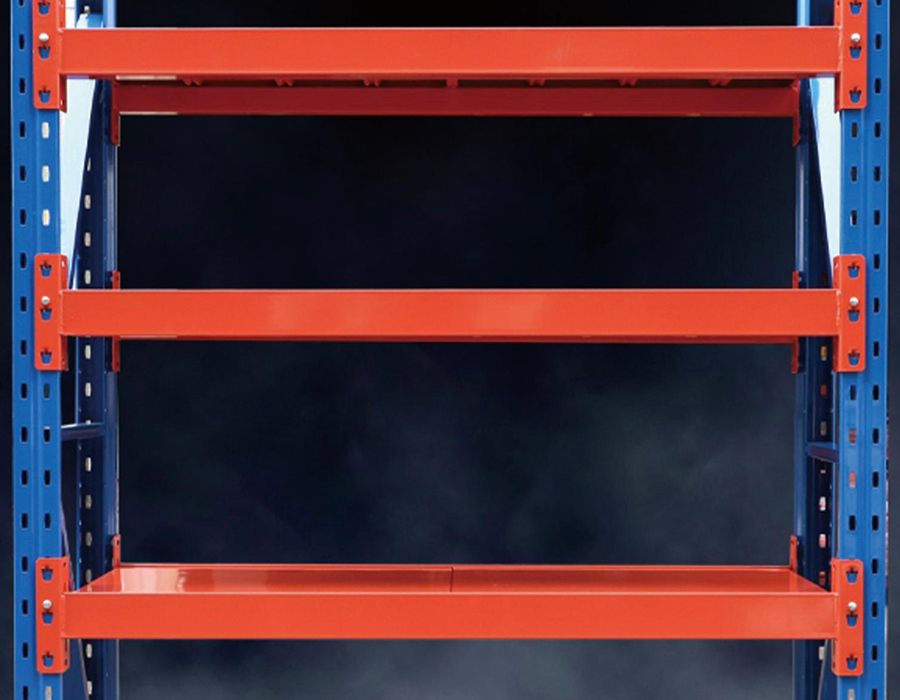

ชั้นวางแบบไม่มีสลักสำหรับงานขนาดกลาง มีพื้นที่ตรงกลางที่มีความต้องการด้านโครงสร้าง — โดยจะต้องรับน้ำหนักต่อชั้นวางซึ่งโดยทั่วไปจะมีน้ำหนักตั้งแต่ 200 กก. ถึง 500 กก. โดยยังคงความคุ้มค่าและสามารถกำหนดค่าใหม่ได้ ตัวแปรสองตัวที่กำหนดว่าหน่วยให้คะแนนเหล่านั้นจริงหรือไม่คือเกจเหล็กฐานและเรขาคณิตโปรไฟล์รีดเย็นของลำแสง ปัจจัยทั้งสองนี้มีปฏิสัมพันธ์กัน: เกจที่หนากว่าในโปรไฟล์ C ที่ตื้นจะมีประสิทธิภาพต่ำกว่าเกจที่บางกว่าเล็กน้อยซึ่งก่อตัวเป็นโปรไฟล์แบบกล่องปิดหรือหน้าตัดหมวก เนื่องจากโมเมนต์ความเฉื่อยของหน้าตัด (ไม่ใช่น้ำหนักของวัตถุดิบ) จะควบคุมความต้านทานการดัดงอ

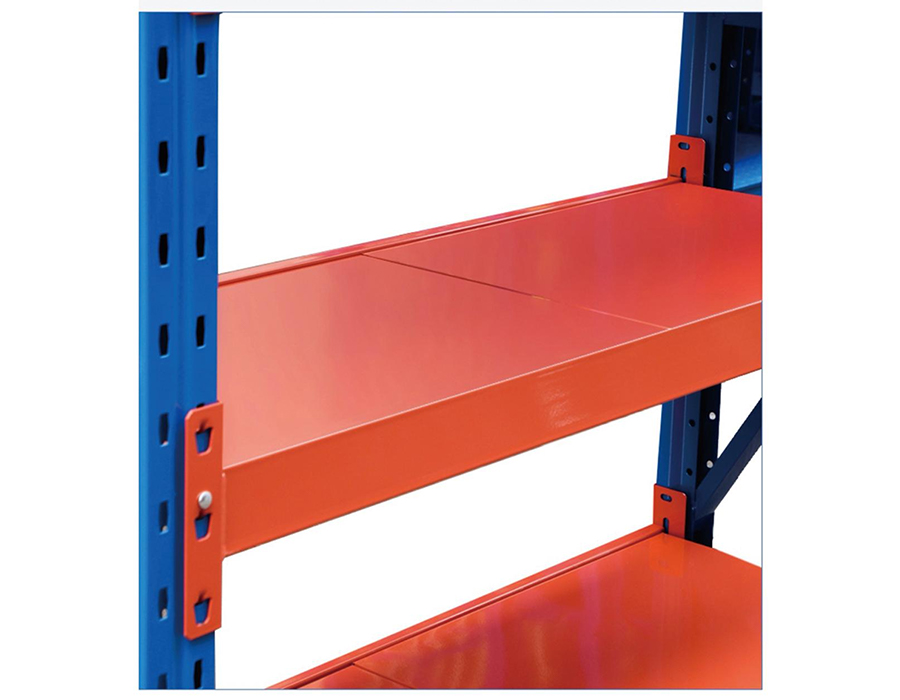

ในทางปฏิบัติ คานสำหรับงานปานกลางมักผลิตจากเหล็กรีดเย็นขนาด 1.5 มม. 1.8 มม. หรือ 2.0 มม. การกระโดดจาก 1.5 มม. เป็น 2.0 มม. จะเพิ่มน้ำหนักลำแสงประมาณ 33% แต่เมื่อรวมกับโปรไฟล์ส่วนหมวกที่ได้รับการปรับปรุงแล้ว ความสามารถในการรับน้ำหนักสามารถเพิ่มขึ้นได้ 50–70% ที่ช่วงที่เท่ากัน This is why two shelving units priced similarly but specced differently can perform very differently in the field. ที่ Huijian โปรไฟล์ลำแสงสำหรับงานปานกลางของเราได้รับการออกแบบทางวิศวกรรมผ่านศูนย์ R&D ภายในของเรา เพื่อสร้างสมดุลระหว่างประสิทธิภาพของวัสดุกับเอาท์พุตเชิงโครงสร้าง ซึ่งเป็นความแตกต่างที่เห็นได้ชัดเมื่อคุณเปรียบเทียบเส้นโค้งการโก่งตัว แทนที่จะเป็นเพียงแค่พิกัดน้ำหนักที่พิกัด

ลอจิกโครงสร้างเบื้องหลังรูปแบบการเจาะเสาตั้งตรง

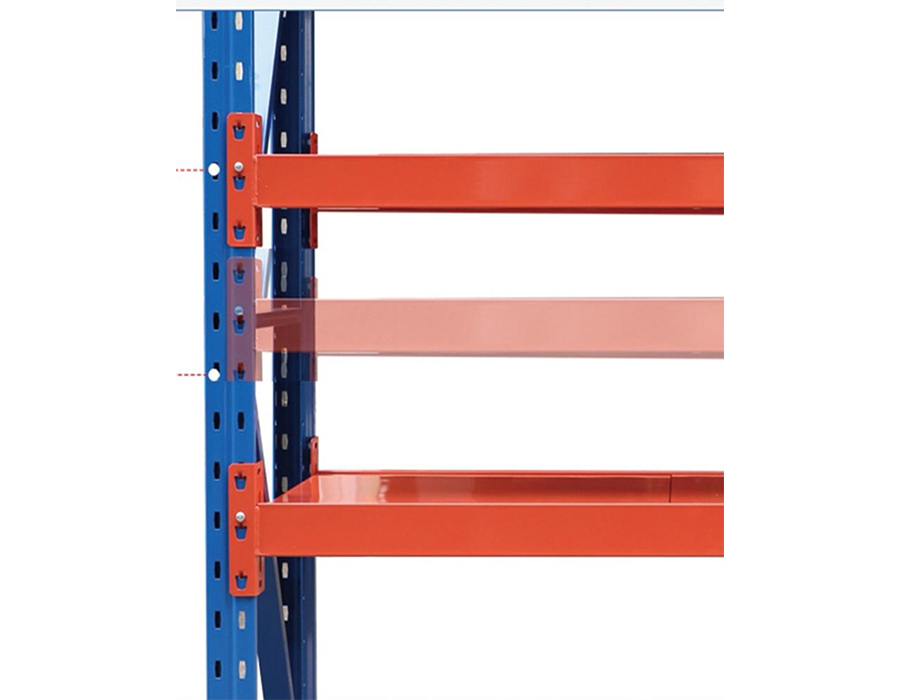

คอลัมน์ตั้งตรงที่มีรูหรือเจาะรูเป็นองค์ประกอบที่กำหนดของชั้นวางแบบไม่มีสลัก แต่รูปแบบการเจาะนั้นไม่ค่อยได้รับการตรวจสอบในระหว่างการจัดซื้อ การเจาะเสาทำหน้าที่สองอย่างพร้อมกัน: ทำหน้าที่เป็นจุดเชื่อมต่อสำหรับขั้วต่อลำแสง และลดพื้นที่หน้าตัดสุทธิของคอลัมน์ ซึ่งส่งผลโดยตรงต่อความสามารถในการรับน้ำหนักอัด วัตถุประสงค์ทั้งสองนี้อยู่ในความตึงเครียด - ช่องเจาะที่มากขึ้นหมายถึงความยืดหยุ่นที่มากขึ้น แต่มีความแข็งแรงของคอลัมน์น้อยลง

เสาค้ำสำหรับงานปานกลางต้องจัดการการแลกเปลี่ยนนี้อย่างระมัดระวัง คอลัมน์ที่มีระยะพิทช์ 50 มม. ตลอดความสูงทั้งหมดจะมีโมดูลัสส่วนสุทธิต่ำกว่าอย่างมีนัยสำคัญมากกว่าคอลัมน์ที่มีระยะพิทช์ 50 มม. เฉพาะในโซนกลางและเหล็กตันที่ด้านบนและด้านล่างซึ่งมีความเข้มข้นของความเค้นอัดสูงสุด เสาสำหรับงานปานกลางคุณภาพสูงยังมีโครงแบบนูนหรือรอยพับที่ทำให้แข็งตามยาวในผนังคอลัมน์ระหว่างแถวที่มีการเจาะ ซึ่งช่วยคืนความแข็งแกร่งของแรงบิดที่ช่องถอดออก เมื่อประเมินเสาตั้งตรง ให้มองหาคุณลักษณะที่ทำให้แข็งเหล่านี้ แทนที่จะอาศัยความหนาของเกจที่ระบุเพียงอย่างเดียว

รูปร่างหน้าตัดของคอลัมน์ก็มีความสำคัญเช่นกัน โครงสร้างแบบท่อสี่เหลี่ยมมีความต้านทานที่สมดุลในแกนนอนทั้งสองแกน ซึ่งมีประโยชน์ในการจัดวางแบบสองแถวซึ่งมีการรับน้ำหนักด้านข้างจากสองทิศทาง เสาแบบเปิดด้านหลังหรือแบบ C-channel ช่วยประหยัดต้นทุนวัสดุ แต่ต้องค้ำยันหรือเชื่อมต่อด้านหลังให้แน่นหนามากขึ้น เพื่อป้องกันการบิดตัวภายใต้น้ำหนักที่เยื้องศูนย์ สำหรับการใช้งานขนาดกลางที่มีน้ำหนักชั้นวางมากกว่า 300 กก. ต่อระดับ โดยทั่วไปแล้ว เหล็กกระดูกงูทรงสี่เหลี่ยมจะเป็นข้อกำหนดที่ปลอดภัยกว่า

การให้คะแนนความจุโหลด: คงที่ ไดนามิก และ UDL — สิ่งที่แต่ละมาตรการ

ผลิตภัณฑ์ชั้นวางของสำหรับงานปานกลางวางตลาดโดยมีระดับน้ำหนักบรรทุกที่ไม่ได้กำหนดไว้อย่างสม่ำเสมอสำหรับซัพพลายเออร์ การทำความเข้าใจว่าการวัดการให้คะแนนแต่ละประเภทมีความสำคัญต่อข้อกำหนดที่แม่นยำ

In real warehouse scenarios, the UDL assumption is almost never met. กล่องต่างๆ ซ้อนกันบนที่วางชั้นวางบนฐานซึ่งมักจะครอบคลุมพื้นที่น้อยกว่า 60% ของพื้นผิวชั้นวาง ซึ่งสร้างโปรไฟล์การรับน้ำหนักที่เข้มข้นซึ่งแย่กว่าที่โมเดล UDL คาดการณ์ไว้อย่างมาก A reliable rule of thumb is to apply a 0.7× derating factor to the stated UDL capacity when the goods being stored have base footprints smaller than half the shelf area.

Bracing Configuration and Its Effect on System Stability at Height

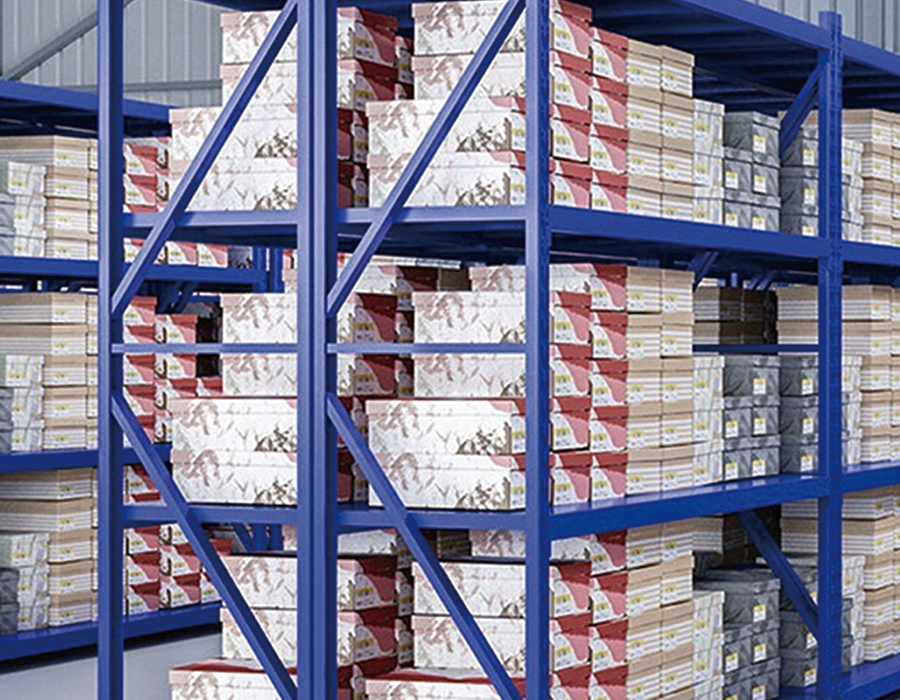

เนื่องจากชั้นวางขนาดกลางมีความสูงเพิ่มขึ้น — โดยเฉพาะที่สูงกว่า 2.0 ม. — โครงสร้างค้ำยันจะเปลี่ยนจากคุณลักษณะด้านความสะดวกสบายไปเป็นความจำเป็นด้านโครงสร้าง Most boltless shelving systems rely on diagonal or horizontal back bracing panels to prevent racking, which is the tendency of the frame to parallelogram under horizontal forces such as lateral shelf loading, accidental impacts, or seismic activity.

แผงด้านหลังเทียบกับระบบ Cross-Brace

แผงด้านหลัง - โดยทั่วไปแล้วเป็นตาข่ายลวดหรือแผ่นเหล็กเจาะรูซึ่งขยายไปทั่วทั้งด้านหน้าของช่อง - ให้การค้ำยันอย่างต่อเนื่องและทำหน้าที่เป็นแบ็คสต็อปเป็นสองเท่าเพื่อป้องกันไม่ให้สิ่งของถูกผลักออกจากด้านหลังของชั้นวาง They add significant racking resistance because they act as a shear diaphragm across the entire bay height. The trade-off is that they block rear access and add weight, which matters in double-sided pick configurations. ระบบค้ำยันแบบไขว้ใช้สายรัดเหล็กแนวทแยงคู่ที่สร้างเป็นรูปตัว X ที่ด้านหลัง มีน้ำหนักเบากว่า ช่วยให้เข้าถึงจากด้านหลังได้ และติดตั้งง่ายกว่า แต่ประสิทธิภาพในการค้ำยันขึ้นอยู่กับแรงตึงที่ถูกต้องเป็นอย่างยิ่ง — ค้ำยันแบบไขว้แบบหย่อนแทบไม่มีแรงต้านทานในการดึง และเป็นข้อบกพร่องในการติดตั้งทั่วไปในภาคสนาม

End-Frame Bracing ในระยะยาว

In shelving runs exceeding six bays, intermediate bracing frames should be inserted at every fourth or fifth bay to prevent progressive racking propagation. หากไม่มีเฟรมที่อยู่ตรงกลาง แรงด้านข้างที่ปลายด้านหนึ่งของระยะวิ่งยาวสามารถส่งผ่านการเชื่อมต่อลำแสงถึงแนวตั้ง และทำให้เกิดการกระจัดสะสมที่ปลายด้านไกล แม้ว่าช่องแต่ละช่องจะดูมั่นคงโดยแยกออกจากกันก็ตาม This is a detail that our technical team at Huijian addresses explicitly in layout recommendations for clients specifying long runs in high-bay medium-duty configurations.

Compatibility Considerations When Mixing Shelving Components Across Generations or Suppliers

Warehouse operators frequently face the decision of whether to add new shelving bays to an existing installation from a different supplier, or to integrate components purchased in different years when a manufacturer has updated its product line. Both scenarios carry compatibility risks that are underappreciated until installation day.

• ระยะพิทช์และรูปทรงของสล็อต: Even when two shelving systems both advertise 50 mm pitch uprights, the actual slot dimensions — width, height, and depth of the hook engagement — vary by manufacturer. A beam connector that appears to seat correctly may have 2–3 mm less engagement depth than intended, which reduces pullout resistance under uplift forces by a disproportionately large margin.
• ขนาดหน้าตัดของคอลัมน์: Square-tube uprights from different manufacturers may share a nominal 60×60 mm or 80×80 mm designation but differ in actual outer dimension, wall thickness, and corner radius. สิ่งนี้ส่งผลต่อว่าตัวเว้นระยะแถว เครื่องหมายปีกกา และแผ่นวางเท้าที่ใช้ร่วมกันจากระบบหนึ่งจะพอดีกับอีกระบบหนึ่งอย่างถูกต้องหรือไม่
• ความลึกของคานและความหนาของพื้น: เมื่อผสมคานจากระบบที่แตกต่างกัน ความสูงพื้นผิวของชั้นวางที่ได้อาจไม่สอดคล้องกันระหว่างการทำงาน ซึ่งก่อให้เกิดอันตรายจากการสะดุดล้มสำหรับอุปกรณ์หยิบและอุปกรณ์ขนย้ายทางกล It also means that accessories like dividers and bin rails designed for one beam depth will not seat correctly on the other.
• ปฏิกิริยาการเคลือบผิว: Galvanic corrosion can occur where dissimilar metal surface treatments contact each other in humid environments. Mixing hot-dip galvanized uprights with powder-coated beams is generally low risk, but combining aluminum accessories with zinc-coated steel in salt-air environments requires insulating washers or compatible coatings.

The safest approach when expanding an existing installation is to source from the original manufacturer and specify the same product generation. Where that is not possible, a mechanical trial fit of representative components before bulk ordering is a minimal but essential verification step.

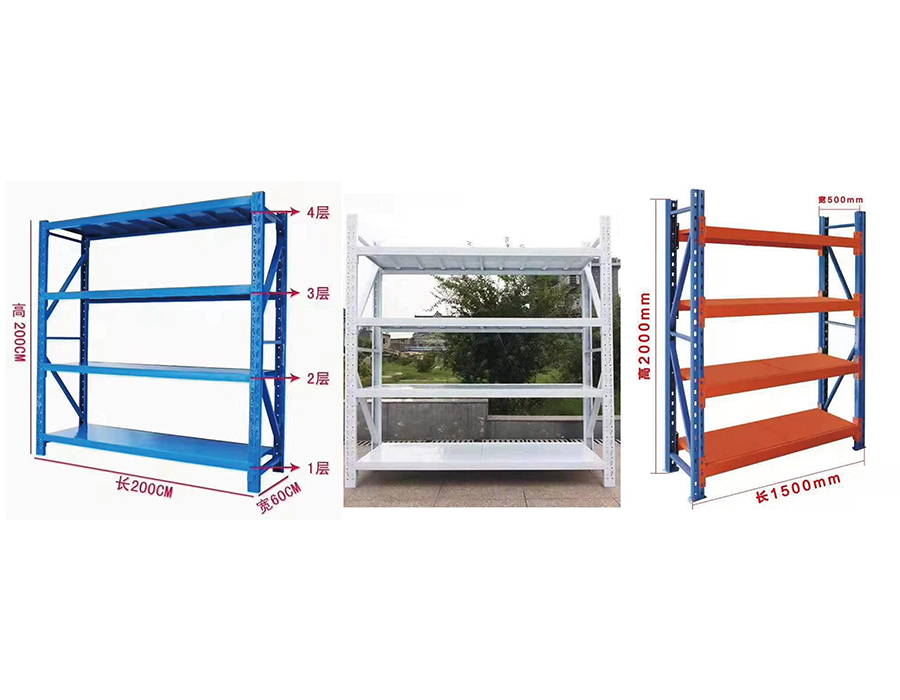

Optimizing Bay Width and Depth for Pallet-Compatible Medium-Duty Storage

ชั้นวางแบบไม่มีสลักสำหรับงานอุตสาหกรรมขนาดกลาง มักใช้ในสภาพแวดล้อมแบบไฮบริดที่มีการจัดเก็บพาเลทมาตรฐานหรือพาเลทแบบครึ่งพาเลทไว้ข้างกล่องแบบหลวมๆ ในกรณีเหล่านี้ ขนาดของช่องที่ระบุจะต้องจับคู่อย่างระมัดระวังกับมาตรฐานรอยวางพาเลทเพื่อหลีกเลี่ยงการสิ้นเปลืองพื้นที่หรือส่วนที่ยื่นออกมาไม่ปลอดภัย

Standard Euro pallets (1200×800 mm) and GMA pallets (1219×1016 mm) have different footprints, and a bay dimensioned for one will not optimally accommodate the other. For Euro pallet storage on medium-duty shelving, a beam span of 1300 mm and a shelf depth of 850 mm provides a 50 mm clearance buffer on each side — sufficient to avoid beam contact under normal placement but not so generous as to allow significant lateral pallet movement. สำหรับพาเลท GMA ช่วง 1400 มม. และความลึก 1100 มม. เป็นขั้นต่ำที่เหมาะสมกว่า

ความลึกของชั้นวางยังควบคุมด้วยว่าสามารถจัดเก็บแถวพาเลทที่สองจากด้านหน้าไปด้านหลังโดยไม่ต้องมีการกำหนดค่าการจัดเก็บข้อมูลแบบลึกโดยเฉพาะหรือไม่ Double-depth pallet storage on medium-duty shelving requires depths of 1700 mm or more, which typically necessitates a center support beam to prevent mid-span deflection on the lower shelf level where combined pallet loads can exceed 600 kg. คานกลางนี้เพิ่มต้นทุนแต่ไม่สามารถต่อรองได้เพื่อความสมบูรณ์ของโครงสร้างที่น้ำหนักและช่วงเหล่านั้น

Seismic and Impact Resistance: How Medium-Duty Shelving Should Be Evaluated in Risk Zones

In regions with moderate seismic activity — a category that includes significant portions of eastern and southern China — medium-duty shelving systems require evaluation beyond standard static load ratings. แรงแผ่นดินไหวกระทำในแนวนอนบนสิ่งของในชั้นวาง และแรงเฉื่อยที่เกิดจากสินค้าหนักบนชั้นวางด้านบนอาจเกินความต้านทานด้านข้างของระบบตัวเชื่อมต่อแบบไม่ใช้สลักมาตรฐานในระหว่างเหตุการณ์เร่งความเร็วภาคพื้นดิน

The key parameters to evaluate are the system's base shear resistance, which is the total horizontal force the shelving can resist before the frame displaces, and the connector pullout strength under combined vertical and lateral loading. ขั้วต่อลำแสงสำหรับงานปานกลางมาตรฐานได้รับการทดสอบภายใต้สภาวะการโหลดในแนวตั้งล้วนๆ ภายใต้การโหลดแบบรวม ซึ่งเป็นสิ่งที่ทำให้เกิดสถานการณ์แผ่นดินไหวหรือผลกระทบ ความลึกของการเชื่อมต่อที่มีประสิทธิผลจะลดลง และตัวเชื่อมต่อจะต้องเผชิญกับความเครียดจากการหมุนที่จุดเชื่อมต่อ ระบบที่มีหมุดล็อครองหรือคลิปเสริมแบบเชื่อมทำงานได้ดีขึ้นอย่างมากภายใต้สภาวะเหล่านี้

• การยึดพื้น: ในเขตเสี่ยงต่อการเกิดแผ่นดินไหว ชั้นวางขนาดกลางทั้งหมดที่มีความสูงเกิน 1.8 ม. ควรยึดไว้กับพื้น โดยไม่คำนึงถึงความมั่นคงในแนวตั้งภายใต้ภาระคงที่ สลักเกลียวขยายเข้ากับคอนกรีตที่มีเส้นผ่านศูนย์กลาง M10 ขั้นต่ำและความลึกในการฝัง 80 มม. เป็นข้อกำหนดทั่วไปสำหรับการติดตั้งสำหรับงานปานกลาง
• ลดการโหลดชั้นบนสุด: การจัดเก็บสินค้าที่หนักที่สุดบนชั้นวางด้านล่างถือเป็นแนวปฏิบัติมาตรฐาน แต่ในบริบทแผ่นดินไหว สินค้านั้นมีพื้นฐานทางโครงสร้างที่เหนือกว่าความมั่นคง: จุดศูนย์ถ่วงที่ต่ำกว่าจะช่วยลดโมเมนต์การพลิกคว่ำโดยตรงภายใต้ความเร่งในแนวนอน A 20% reduction in top-shelf load can reduce overturning moment by a disproportionately larger margin depending on the frame height-to-depth ratio.
• ความสัมพันธ์ระหว่างแถว: การวิ่งปานกลางสองแถวควรเชื่อมต่อกับคานผูกระหว่างแถวที่ด้านบนของเฟรม สิ่งเหล่านี้จะป้องกันไม่ให้ทั้งสองแถวเรียงกันอย่างอิสระในทิศทางตรงกันข้าม — โหมดความล้มเหลวที่เรียกว่า "การดึงแบบกรรไกร" ซึ่งอาจทำให้เฟรมพัง แม้ว่าแต่ละแถวจะรอดพ้นจากแรงด้านข้างอย่างอิสระก็ตาม

เรารวมการพิจารณาประสิทธิภาพด้านแผ่นดินไหวไว้ในข้อกำหนดผลิตภัณฑ์สำหรับงานปานกลางของเรา และลูกค้าในโซนที่มีความเสี่ยงสูงควรปรึกษากับทีมวิศวกรของเราตั้งแต่เนิ่นๆ ในขั้นตอนการวางแผนโครงการ เพื่อให้แน่ใจว่าคำแนะนำในการกำหนดค่าที่เหมาะสมจะถูกสร้างขึ้นในเค้าโครงตั้งแต่เริ่มต้น
