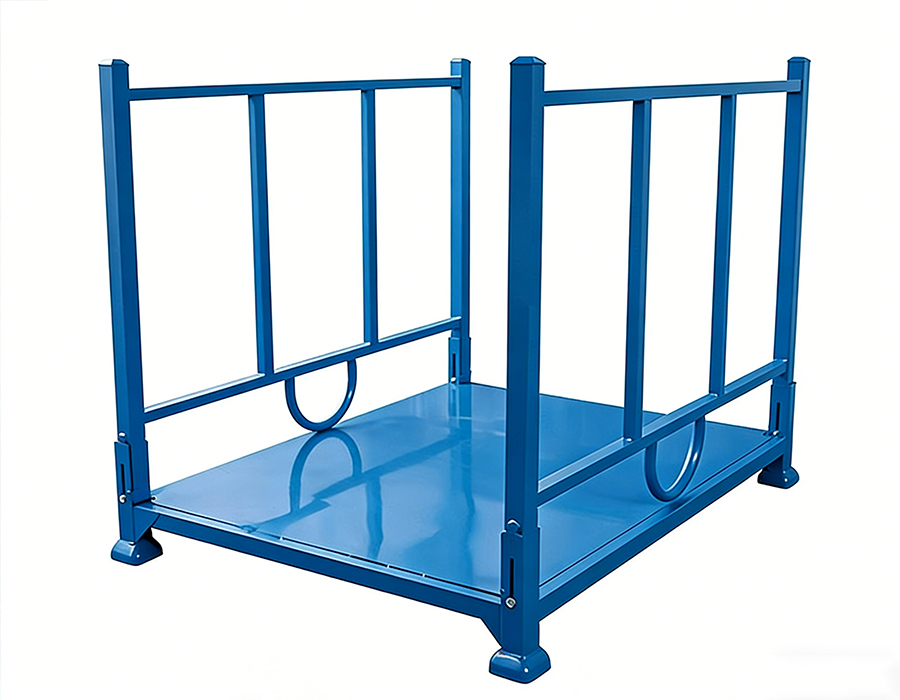

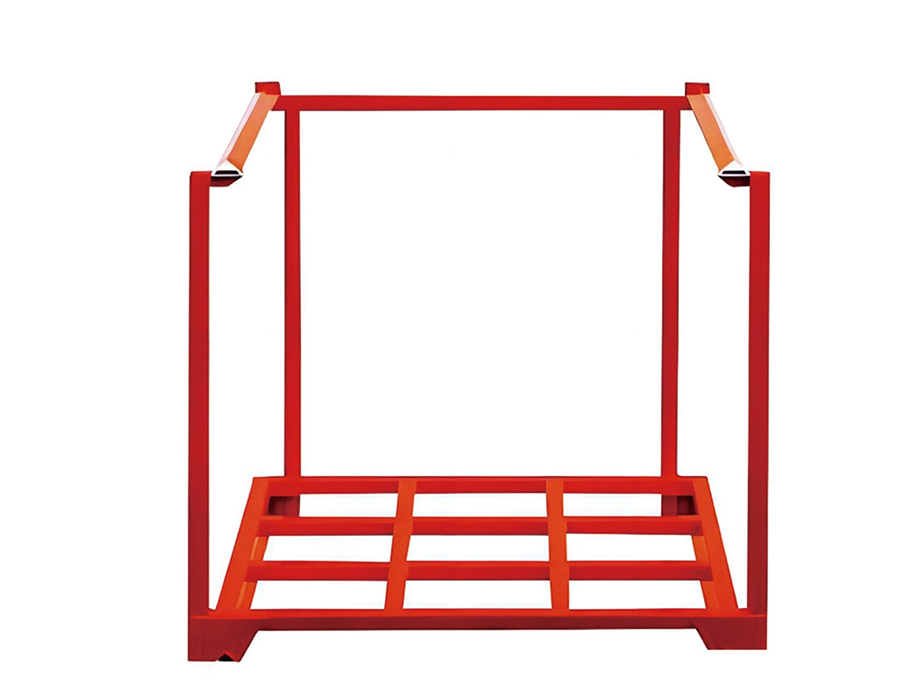

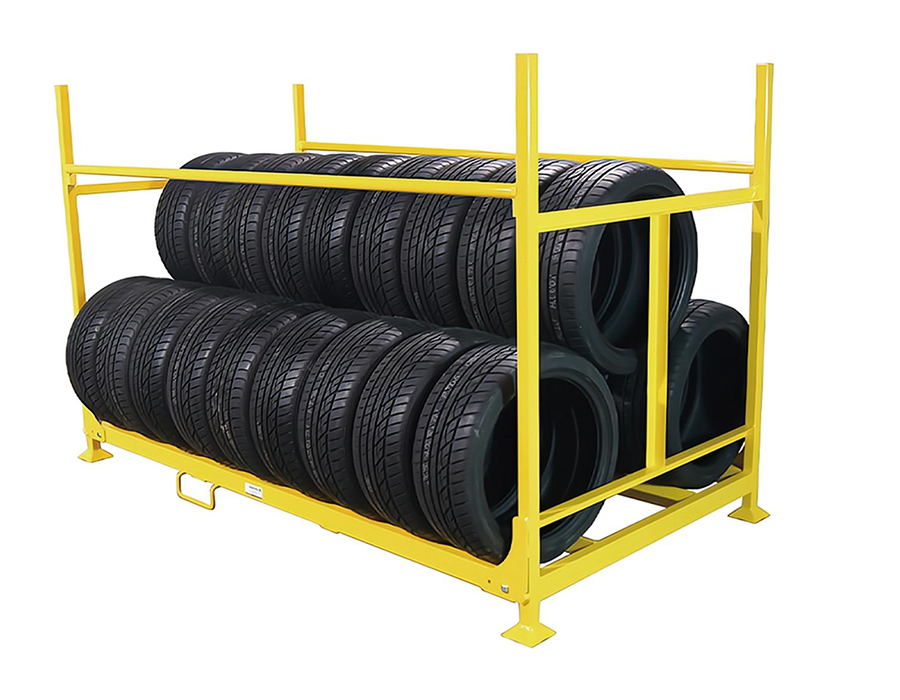

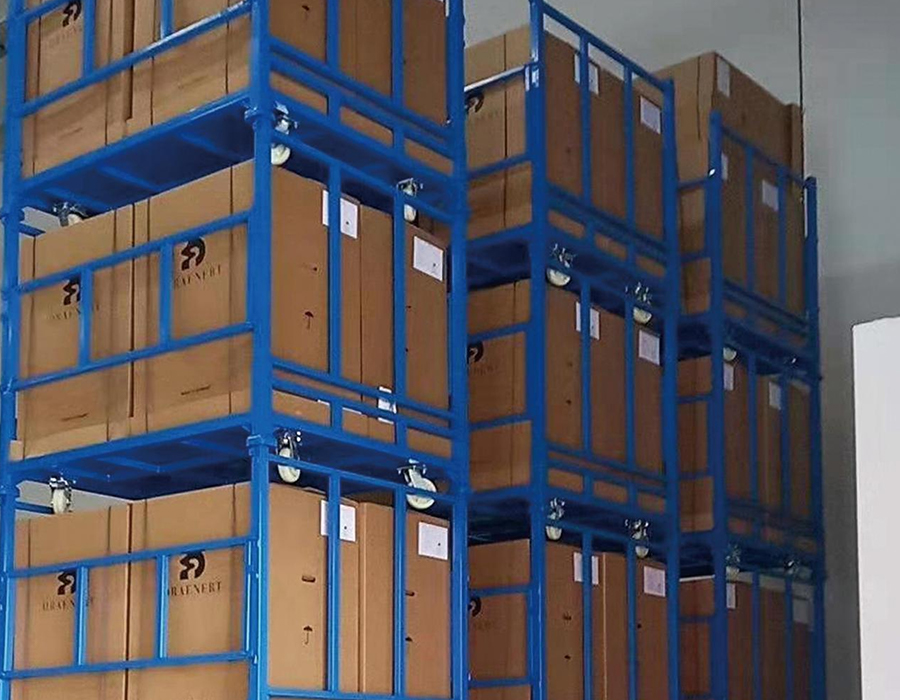

ชั้นวางแบบวางซ้อนได้เป็นระบบจัดเก็บข้อมูลแบบแยกส่วนที่ออกแบบมาสำหรับการใช้งานรถยกและการซ้อนแนวตั้งหลายชั้น มีให้เลือกทั้งแบบคงที่ พับเก็บได้ หลังพาเลท และแบบกริดแบบกลับด้าน เพื่อตอบสนองความต้องการที่หลากหลายของสภาพแวดล้อมการจัดเก็บและประเภทผลิตภัณฑ์ที่แตกต่างกัน
ทุกรุ่นผลิตจากเหล็กที่มีความแข็งแรงสูงเพื่อความสมบูรณ์ของโครงสร้างและประสิทธิภาพการซ้อนหลายชั้นที่มั่นคง รุ่นห้องเย็นได้รับการปฏิบัติตามมาตรฐานการป้องกันการกัดกร่อนโดยผู้เชี่ยวชาญเพื่อประสิทธิภาพระยะยาวที่เชื่อถือได้ในสภาพแวดล้อมที่มีอุณหภูมิต่ำและมีความชื้นสูง รุ่นแบบพับได้และแบบโพสต์ช่วยลดปริมาณการบรรทุกลงเหลือเพียงเศษเสี้ยวของปริมาณการบรรทุกเมื่อว่างเปล่า ซึ่งช่วยประหยัดต้นทุนโลจิสติกส์การขนส่งขากลับได้อย่างมาก
การออกแบบผลิตภัณฑ์ทำให้การมองเห็นสินค้ามีความสมดุลและเข้าถึงได้ง่าย — ดาดฟ้าแบบเปิดช่วยให้ตรวจสอบสต็อกด้วยภาพได้โดยไม่ต้องเคลื่อนย้ายสินค้า กลไกการพับและการเชื่อมต่อหลังได้รับการตรวจสอบผ่านการทดสอบความทนทานแบบวงจรเพื่อความน่าเชื่อถือในระยะยาวและค่าใช้จ่ายในการบำรุงรักษาต่ำ

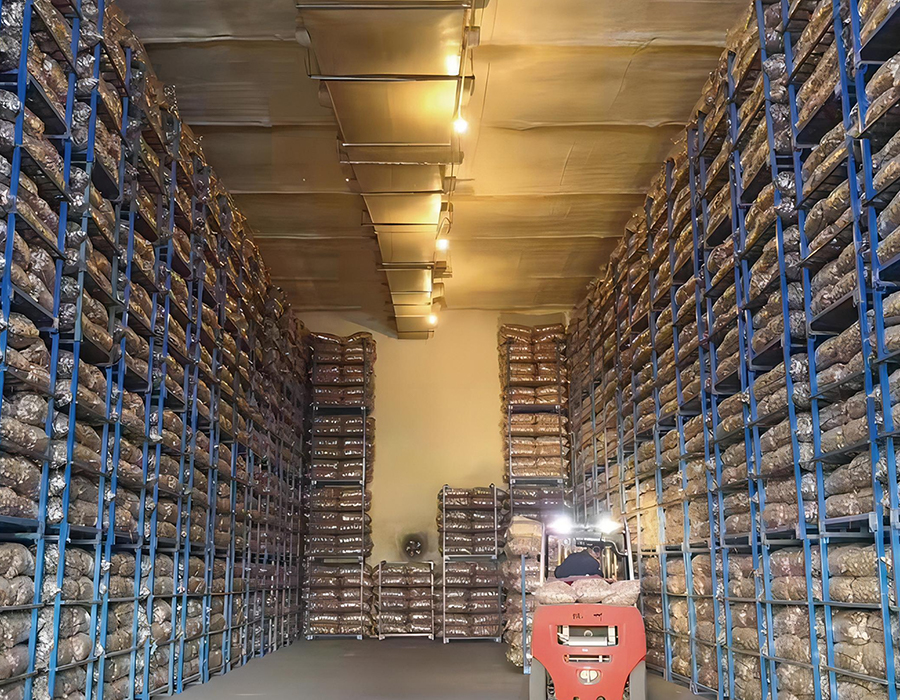

ใช้กันอย่างแพร่หลายในโลจิสติกส์ห่วงโซ่อาหารเย็น การผลิตที่เก็บวัตถุดิบ ชิ้นส่วนยานยนต์ ลานท่าเรือกลางแจ้ง และห่วงโซ่อุปทานแบบปิด — โซลูชันที่ยืดหยุ่นและมีประสิทธิภาพในการเพิ่มความหนาแน่นในการจัดเก็บต่อตารางเมตร และลดต้นทุนคลังสินค้าและโลจิสติกส์โดยรวม
ลองนึกภาพคลังสินค้าเมื่อสิ้นสุดกะ: พาเลทของสินค้าสำเร็จรูปที่รออยู่ในช่องรับสินค้า วัตถุดิบที่...
อ่านเพิ่มเติมเมื่อรถยกวางพาเลทเต็มพาเลทลงบนคานแร็ค โครงสร้างจะได้รับมากกว่าน้ำหนักคงที่ ซี่ตะเกียบสามารถชนค...
อ่านเพิ่มเติมเมื่อเร็วๆ นี้ บริษัท Anhui Huijian Intelligent Equipment Co., Ltd. ให้การต้อนรับตัวแทนจากบริษัทโ...
อ่านเพิ่มเติมเหตุใดชั้นวางแม่พิมพ์จึงเป็นเครื่องมือหลักในขั้นตอนการทำงาน ในสภาพแวดล้อมการผลิตใดๆ ที่ต...

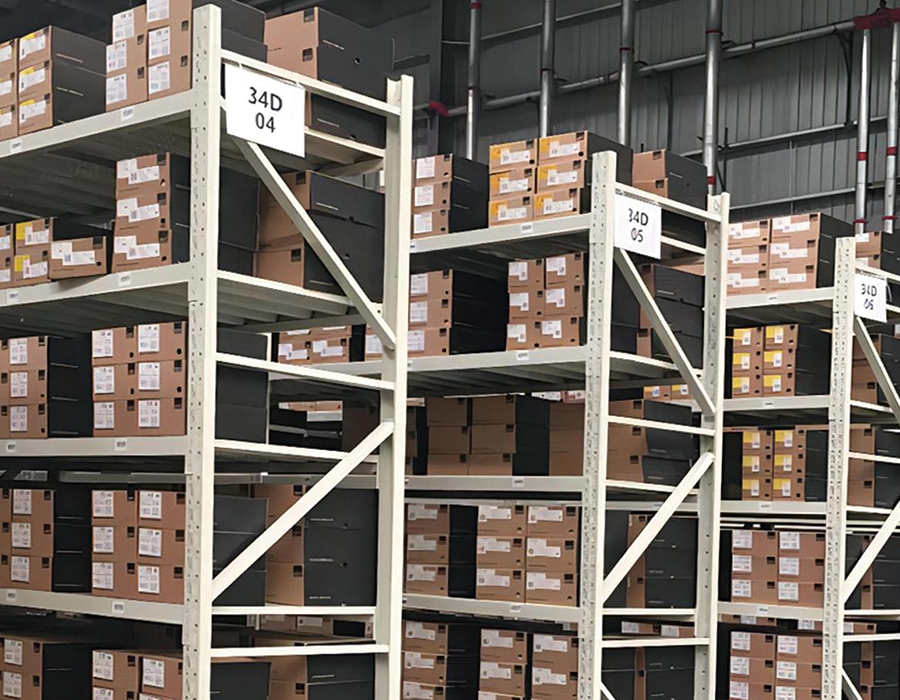

อ่านเพิ่มเติมชั้นวาง Boltless งานเบาคืออะไร? ชั้นวางแบบไม่มีสลักสำหรับงานเบา เป็นชั้นเก็บของชนิดหนึ่ง...
อ่านเพิ่มเติมกลไกการซ้อนใน ชั้นวางคลังสินค้า - โดยที่เสามุมของเบาะนั่งชั้นบนเข้าไปในช่องเสียบปกหรือถ้วยตัวรับบนชั้นวางด้านล่าง - จะปรากฏตรงไปตรงมาทางกลไก แต่รูปทรงของการเชื่อมต่อนี้ควบคุมทั้งเสถียรภาพด้านข้างของเสาแบบเรียงซ้อนและจำนวนชั้นสูงสุดในทางปฏิบัติที่สามารถทำได้อย่างปลอดภัยภายใต้น้ำหนักบรรทุก ความลึกของการยึดเสาเข้ากับช่องเสียบปลอกสวมเป็นมิติที่สำคัญที่สุด: ความลึกของการยึดที่ไม่เพียงพอจะทำให้ชั้นวางด้านบนโยกตัวได้ภายใต้การรับน้ำหนักที่ผิดปกติ ในขณะที่ความสูงของเสาเหนือปลอกสวมมากเกินไปอาจทำให้เสาโก่งงอก่อนที่ปลอกจะทำหน้าที่ยึดด้านข้าง
การออกแบบชั้นวางปล่องโลหะสำหรับคลังสินค้ามาตรฐานส่วนใหญ่ใช้ความลึกของโพสต์ที่ 50–80 มม. ซึ่งให้ข้อจำกัดด้านข้างที่เพียงพอสำหรับการวางซ้อนสองหรือสามชั้นภายใต้น้ำหนักที่กระจายสม่ำเสมอ อย่างไรก็ตาม เมื่อวางน้ำหนักไว้นอกศูนย์กลาง ซึ่งเป็นเรื่องปกติที่เกิดขึ้นเมื่อชิ้นส่วนที่มีรูปร่างไม่ปกติ สต็อกแท่งยาว หรือภาชนะที่บรรจุบางส่วนถูกจัดเก็บไว้ โหลดที่เยื้องศูนย์จะสร้างโมเมนต์การพลิกคว่ำที่การเชื่อมต่อแบบปลอกจะต้องต้านทาน ที่ความสูงสามหรือสี่ชั้น แขนโมเมนต์จากความเยื้องศูนย์ของโหลดไปจนถึงการเชื่อมต่อของคอลลาร์ที่ต่ำที่สุดจะคูณแรงด้านข้างที่ฐานด้วยจำนวนความสูงของชั้น ซึ่งหมายความว่าความเยื้องศูนย์ที่ไม่มีความสำคัญทางโครงสร้างที่ชั้นหนึ่งอาจกลายเป็นข้อกังวลด้านความมั่นคงที่สี่ชั้นที่มีโหลดเท่ากัน
การตรวจสอบการออกแบบสำหรับคอลัมน์ชั้นวางซ้อนในคลังสินค้าแบบหลายชั้นไม่ใช่ความสามารถในการบีบอัดตามแนวแกน เสาเหล็กมักจะเพียงพอสำหรับการบีบอัดเพียงอย่างเดียว แต่เป็นการทำงานร่วมกันตามแนวแกนบวกกับการดัดที่จุดเชื่อมต่อของคอเสื้อ โดยที่เสาจะถูกบีบอัดพร้อมกันด้วยน้ำหนักด้านบนและโค้งงอโดยปฏิกิริยาการยับยั้งด้านข้างจากปลอกคอ ผู้ผลิตที่ให้คะแนนชั้นวางซ้อนตามโหลดตามแนวแกนคงที่เพียงอย่างเดียวโดยไม่ระบุข้อสันนิษฐานเรื่องความเยื้องศูนย์กลางหรือจำนวนชั้นสูงสุดสำหรับน้ำหนักบรรทุกที่กำหนด ถือเป็นการระบุข้อกำหนดที่ไม่สมบูรณ์ ผู้ซื้อที่ใช้งานชั้นวางซ้อนตั้งแต่ 3 ชั้นขึ้นไปควรขอข้อมูลการโต้ตอบโหลดแบบรวม ไม่ใช่เพียงอัตราโหลดต่อชั้นวาง
เสามุมแนวตั้งของ ชั้นวางซ้อนโลหะคลังสินค้า ผลิตขึ้นในรูปแบบหน้าตัดหลายแบบ และการเลือกระหว่างสิ่งเหล่านี้ไม่เพียงส่งผลต่อประสิทธิภาพของโครงสร้างเท่านั้น แต่ยังรวมถึงความสม่ำเสมอของความพอดีของปลอกสวม ความต้านทานต่อความเสียหายที่พื้นผิว และความง่ายในการซ่อมแซมหลังจากการกระแทก โปรไฟล์โพสต์ที่พบบ่อยที่สุดสามประเภท ได้แก่ ท่อกลม ท่อสี่เหลี่ยม และหน้าตัดมุม ซึ่งแต่ละโปรไฟล์มีลักษณะเฉพาะที่แตกต่างกันซึ่งทำให้มีความเหมาะสมไม่มากก็น้อย ขึ้นอยู่กับสภาพแวดล้อมการทำงาน
| โพสต์โปรไฟล์ | ประสิทธิภาพของโครงสร้าง | ความพอดีของปกเสื้อ | พฤติกรรมความเสียหายจากการกระแทก | การใช้งานทั่วไป |
| ท่อกลม | สูง — มีกำลังเท่ากันทุกทิศทาง | ยอดเยี่ยม — เต้ารับทรงกลมตั้งศูนย์กลางในตัว | รอยบุบในพื้นที่โดยไม่มีการสูญเสียส่วนทั่วโลก | งานหนักและซ้อนระดับสูง |
| ท่อเหลี่ยม | ดี — ขึ้นอยู่กับการวางแนว | ดี — ต้องมีการจัดตำแหน่งมุม | ความเสียหายที่มุมทำให้ส่วนลดลงอย่างมาก | หน้าที่ปานกลาง ใช้คลังสินค้ามาตรฐาน |
| ส่วนมุม | ปานกลาง — ส่วนเปิดที่ไวต่อแรงบิด | ปานกลาง — ไวต่อการจัดตำแหน่ง | การเสียรูปของขามักเกิดขึ้นจากการชนด้านข้าง | งานเบา ใช้งานไม่บ่อย |

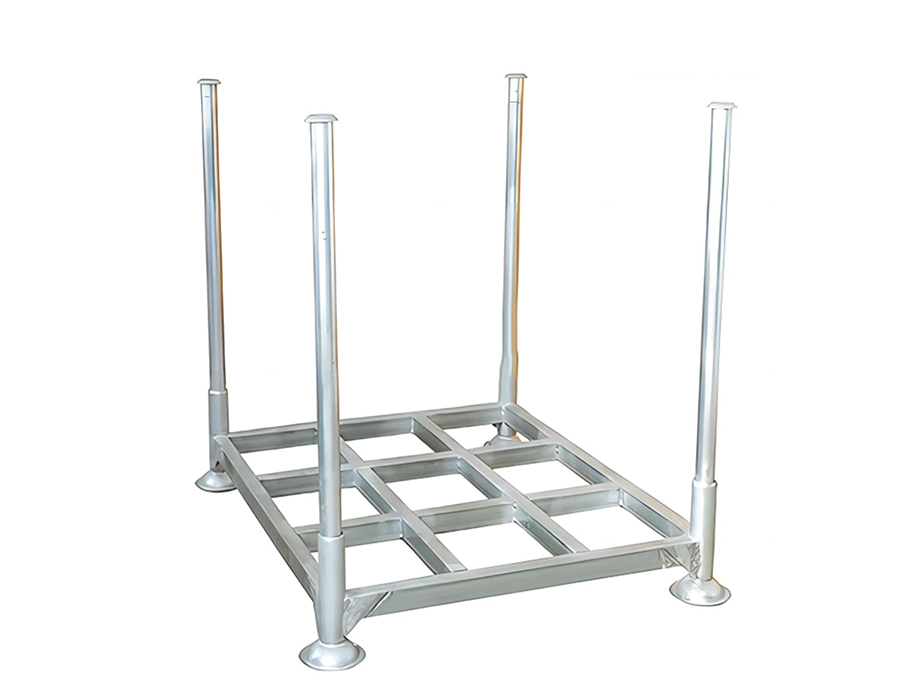

เสาท่อกลมมีข้อได้เปรียบทางโครงสร้างที่มักไม่ค่อยให้ความสำคัญ เนื่องจากโมเมนต์ความเฉื่อยของเสาจะเท่ากันในทิศทางด้านข้างทั้งหมด ซึ่งหมายความว่าเสาจะต้านทานการโค้งงอเท่ากัน ไม่ว่าโหลดด้านข้างจะมาจากด้านหน้า ด้านข้าง หรือแนวทแยงมุมก็ตาม สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งานชั้นวางซ้อนซึ่งทิศทางของการบรรทุกทิปที่อาจเกิดขึ้นนั้นไม่สามารถคาดเดาได้ รถยกที่ดันคอลัมน์ที่ซ้อนกันจากทุกมุมจะมีแรงต้านเท่ากันโดยไม่คำนึงถึงทิศทางการเข้าใกล้ ในทางตรงกันข้าม เสาท่อทรงสี่เหลี่ยมมีความต้านทานการโค้งงอที่สูงกว่าเกี่ยวกับแกนศูนย์กลางซึ่งอยู่ในแนวเดียวกันกับหน้าท่อ แต่มีความต้านทานเกี่ยวกับแกนทแยงมุมต่ำกว่า ซึ่งเป็นทิศทางที่รับน้ำหนักมากที่สุดระหว่างการกระแทกของรถยกแบบเฉียง สำหรับงานหนัก ชั้นวางซ้อนเหล็กโกดัง การทำงานในสภาพแวดล้อมของรถยกที่มีผู้คนพลุกพล่าน เสาท่อกลมมีประสิทธิภาพเหนือกว่าท่อสี่เหลี่ยมอย่างสม่ำเสมอในด้านความสามารถในการทนต่อแรงกระแทก แม้จะมีความหนาของผนังใกล้เคียงกันหรือต่ำกว่าก็ตาม
ดาดฟ้า — แพลตฟอร์มรับน้ำหนักแนวนอนของชั้นวางซ้อนในคลังสินค้า — ถูกสร้างขึ้นในรูปแบบต่างๆ ที่มีผลกระทบโดยตรงต่อความเสถียรของผลิตภัณฑ์ การกระจายน้ำหนักบรรทุกทั่วทั้งโครงสร้างดาดฟ้า และการใช้งานจริงของการบรรทุกและการขนถ่ายผลิตภัณฑ์ประเภทต่างๆ การเลือกการกำหนดค่าแผ่นรองไม่ถูกต้องสำหรับผลิตภัณฑ์ที่จัดเก็บมักเป็นสาเหตุที่ทำให้ผลิตภัณฑ์เสียหาย ความยากในการจัดการ และการสึกหรอของแผ่นรองก่อนเวลาอันควร ซึ่งสามารถหลีกเลี่ยงได้ด้วยกระบวนการกำหนดคุณสมบัติที่รอบคอบมากขึ้น
กระดานตาข่ายลวดเชื่อมช่วยระบายอากาศและมองเห็นได้ผ่านพื้นผิวของกระดาน ทำให้เหมาะสำหรับผลิตภัณฑ์ที่จัดเก็บซึ่งได้รับประโยชน์จากการไหลของอากาศ — ชิ้นส่วนยานยนต์ที่มีการควบแน่น ภาชนะเกรดอาหารที่ต้องตรวจสอบโดยไม่ต้องแกะออก และส่วนประกอบที่ต้องมองเห็นได้สำหรับการตรวจสอบสินค้าคงคลังโดยไม่ต้องเปิดชั้นวาง ข้อจำกัดของตะแกรงลวดคือความสามารถในการรับน้ำหนักต่อหน่วยพื้นที่ต่ำกว่าแผ่นแข็งที่น้ำหนักวัสดุเท่ากัน และช่องตาข่ายอาจทำให้ตัวยึดที่ยื่นออกมา สายรัดสายเคเบิล หรือบรรจุภัณฑ์ที่ผิดปกติ ทำให้เกิดความเสียหายระหว่างการเลื่อนหรือการลากของโหลดข้ามพื้นผิว เส้นผ่านศูนย์กลางของลวดตาข่ายและขนาดช่องเปิดจะต้องตรงกับส่วนประกอบที่เล็กที่สุดหรือชิ้นส่วนบรรจุภัณฑ์ที่อาจวางบนดาดฟ้า ช่องตาข่ายขนาด 50 มม. × 50 มม. นั้นใหญ่เกินไปสำหรับชั้นวางสำหรับจัดเก็บชิ้นส่วนในกล่องเล็ก ๆ ที่สามารถเจาะตาข่ายได้บางส่วนด้วยน้ำหนักของตัวเอง
พื้นแผ่นแข็ง โดยทั่วไปเป็นเหล็กรีดเย็นหรือรีดร้อนขนาด 3-6 มม. ให้พื้นผิวแบริ่งต่อเนื่องที่กระจายโหลดที่เข้มข้นจากผลิตภัณฑ์ที่มีจุดต่ำสุดไม่ปกติได้อย่างมีประสิทธิภาพมากกว่าตาข่าย เป็นทางเลือกที่ถูกต้องสำหรับการจัดเก็บผลิตภัณฑ์ที่มีฐานขนาดเล็ก เช่น ภาชนะทรงกระบอก การหล่อรูปทรง หรือผลิตภัณฑ์ใดๆ ที่จะวางอยู่บนลวดตาข่ายเพียงหนึ่งหรือสองเส้น แทนที่จะทอดข้ามตะแกรงตาข่าย ข้อจำกัดในทางปฏิบัติคือน้ำหนัก: กระดานแข็งขนาด 1,200 มม. x 1,000 มม. ที่ความหนา 5 มม. จะเพิ่มน้ำหนักชั้นวางเปล่าประมาณ 47 กก. ซึ่งสะสมอย่างรวดเร็วในกลุ่มชั้นวางปล่องเหล็กในคลังสินค้าที่ได้รับการจัดการและเปลี่ยนตำแหน่งบ่อยครั้ง
พื้นเหล็กลูกฟูกหรือโครงเหล็กมีข้อดีด้านประสิทธิภาพเชิงโครงสร้าง — ส่วนที่ทำโปรไฟล์ให้ความต้านทานการดัดงอได้สูงกว่าแผ่นเรียบที่ความหนาของวัสดุเท่ากัน ทำให้ความสามารถในการขยายช่วงของแผ่นเพิ่มขึ้นโดยไม่ต้องเพิ่มน้ำหนักตัวเองตามสัดส่วน สันบนพื้นผิวยังให้ระดับการบังคับด้านข้างสำหรับผลิตภัณฑ์ที่มีก้นแบน ซึ่งช่วยลดการเลื่อนระหว่างการหยิบจับ ข้อจำกัดคือการทำความสะอาด: สารตกค้างของผลิตภัณฑ์ สารหล่อลื่น และการปนเปื้อนของอนุภาคจะสะสมอยู่ในร่องดาดฟ้าและยากต่อการล้างออกอย่างทั่วถึง ทำให้ดาดฟ้าลูกฟูกไม่เหมาะสมในสภาพแวดล้อมการจัดเก็บที่ต้องสัมผัสกับอาหารหรือภายใต้การควบคุมทางเภสัชกรรม ซึ่งต้องตรวจสอบสุขอนามัยของพื้นผิว
ชั้นวางปล่องโลหะในคลังสินค้าที่ว่างเปล่านำเสนอความท้าทายที่สำคัญในการจัดการพื้นที่ในโรงงานที่การใช้ชั้นวางมีความผันผวนตามรอบการผลิตหรือสินค้าคงคลัง การดำเนินการผลิตเต็มรูปแบบอาจต้องใช้ชั้นวาง 500 ชั้นวางในการใช้งานพร้อมกัน ระหว่างการวิ่ง จะต้องจัดเก็บชั้นวางเหล่านั้นโดยไม่ต้องใช้พื้นที่ที่จำเป็นสำหรับการดำเนินการอื่น การซ้อน — การยุบชั้นวางให้เป็นโครงแบบกะทัดรัดที่ช่วยให้สามารถจัดเก็บชั้นวางว่างหลายชั้นไว้ในพื้นที่เดียว — เป็นวิธีแก้ปัญหาหลัก แต่อัตราส่วนการซ้อนและกลไกในการบรรลุการซ้อนจะแตกต่างกันอย่างมีนัยสำคัญระหว่างการออกแบบชั้นวาง และส่งผลกระทบต่อประสิทธิภาพการดำเนินงานในรูปแบบที่ขยายได้ดีกว่าการคำนวณพื้นที่จัดเก็บ
อัตราส่วนการซ้อนจะอธิบายจำนวนชั้นวางเปล่าที่ยุบตัวซึ่งใช้พื้นที่แนวตั้งของชั้นวางที่โหลดหนึ่งชั้น อัตราส่วนการซ้อน 4:1 หมายถึงชั้นวางเปล่า 4 ชั้นที่วางซ้อนกันที่ความสูงของชั้นวางที่โหลดหนึ่งชั้น ช่วยลดความต้องการพื้นที่จัดเก็บข้อมูลว่างลงเหลือ 25% ของพื้นที่จัดเก็บข้อมูลที่ใช้งานอยู่ การบรรลุอัตราส่วนการซ้อนที่สูงจะต้องลดความสูงของเสาที่มุมของชั้นวางเหนือพื้นผิวแผ่นรองเมื่อยุบลง ในทางปฏิบัติ ซึ่งหมายความว่าเสาจะต้องพับลง ถอดออก หรือปล่อยลงต่ำกว่าระดับแผ่นรองในระหว่างการวางซ้อน การออกแบบเสาแบบพับได้มีอัตราส่วนการซ้อนสูงสุด (มักอยู่ที่ 5:1 หรือ 6:1) แต่ทำให้เกิดความซับซ้อนทางกลที่จุดบานพับซึ่งเสี่ยงต่อความเสียหายในสภาพแวดล้อมการจัดการที่สมบุกสมบัน และต้องมีการตรวจสอบก่อนใช้งานแต่ละครั้งเพื่อตรวจสอบว่าสลักของเสายึดแน่นดีแล้ว
ชั้นวางแบบเสาตายตัวที่มีรูปทรงเสาแบบเรียว — โดยที่ส่วนบนของแต่ละเสาจะมีเส้นผ่านศูนย์กลางเล็กกว่าด้านล่างเล็กน้อย ทำให้เสาของชั้นวางเปล่าด้านบนสามารถเลื่อนเข้าไปในช่องเสียบคอของชั้นวางด้านล่างได้ไกลกว่าในระหว่างการดำเนินการที่บรรทุก — ได้อัตราส่วนการซ้อนที่ 3:1 ถึง 4:1 โดยไม่ต้องใช้ส่วนประกอบแบบพับเชิงกล ความเรียบง่ายของการออกแบบนี้ช่วยลดความต้องการในการบำรุงรักษาและกำจัดโหมดความล้มเหลวของการพับแบบไม่มีสลักซึ่งส่งผลให้หลังการพังทลายลงระหว่างการโหลด การแลกเปลี่ยนนี้มีอัตราส่วนการซ้อนที่ต่ำกว่าการออกแบบแบบพับ และการดำเนินการซ้อนที่ต้องมีการจัดแนวแนวตั้งอย่างระมัดระวังในระหว่างการวางซ้อน ซึ่งจะทำให้กระบวนการซ้อนในการดำเนินการรวมชั้นวางเปล่าที่มีปริมาณมากช้าลง
ที่ Huijian กลุ่มชั้นวางโลหะในคลังสินค้าของเราได้รับการออกแบบทางวิศวกรรมสำหรับการกำหนดค่าการซ้อนหลายรูปแบบ โดยมีรูปทรงหลังและขนาดปลอกคอที่พัฒนาผ่านศูนย์ R&D ของเราภายในองค์กรเพื่อเพิ่มประสิทธิภาพอัตราส่วนการซ้อนสำหรับคลาสโหลดแต่ละประเภท - ทำให้มั่นใจได้ว่าพื้นที่จัดเก็บในชั้นวางเปล่าจะใช้พื้นที่พื้นน้อยที่สุดที่เป็นไปได้ โดยไม่กระทบต่อความน่าเชื่อถือทางโครงสร้างของการเชื่อมต่อหลังปลอกคอภายใต้เงื่อนไขการซ้อนโหลด
ชั้นวางเหล็กในคลังสินค้าที่ใช้ในพื้นที่จัดแสดงกลางแจ้ง สิ่งอำนวยความสะดวกด้านลอจิสติกส์ริมทะเล สภาพแวดล้อมการแปรรูปอาหาร หรือคลังสินค้าเคมีเผชิญกับความท้าทายในการกัดกร่อน ซึ่งการเคลือบสีฝุ่นมาตรฐานเพียงอย่างเดียวไม่สามารถจัดการได้อย่างน่าเชื่อถือตลอดอายุการใช้งานหลายปี การทำความเข้าใจลำดับชั้นของการปรับสภาพพื้นผิวที่มีอยู่และเงื่อนไขที่ควบคุมการเลือกเป็นสิ่งสำคัญสำหรับการระบุชั้นวางซ้อนที่จะรักษาความสมบูรณ์ของโครงสร้างและรูปลักษณ์ตลอดระยะเวลาการบริการที่กำหนด โดยไม่ต้องเคลือบใหม่หรือเปลี่ยนก่อนเวลาอันควร
โดยทั่วไปประสิทธิภาพการป้องกันการกัดกร่อนของการเคลือบพื้นผิวจะถูกเปรียบเทียบโดยใช้ชั่วโมงการทดสอบสเปรย์เกลือตามมาตรฐาน ISO 9227 ซึ่งจะเร่งสภาพแวดล้อมการกัดกร่อนเพื่อให้สามารถเปรียบเทียบได้ในกรอบเวลาการทดสอบ เกณฑ์มาตรฐานประสิทธิภาพโดยทั่วไปสำหรับการรักษาชั้นวางสแต็กมีดังนี้:
สำหรับชั้นวางซ้อนที่เปลี่ยนระหว่างการจัดเก็บในอาคารและการแสดงกลางแจ้ง ซึ่งเป็นรูปแบบการดำเนินงานทั่วไปในห่วงโซ่อุปทานของยานยนต์และวัสดุก่อสร้าง ระบบอีพอกซีโพลีเอสเตอร์สองชั้นแสดงถึงข้อกำหนดเฉพาะที่ใช้งานได้จริงที่สุด: ทนทานต่อการกัดกร่อนได้ดีกว่าการเคลือบสีฝุ่นมาตรฐานอย่างมีความหมาย โดยมีต้นทุนระดับพรีเมียม 25–35% และสามารถซ่อมแซมได้อย่างสมบูรณ์ด้วยการเคลือบที่ใช้งานภาคสนามที่เข้ากันได้เมื่อเกิดความเสียหายเฉพาะจุด
ความจุที่กำหนดของชั้นวางปล่องไฟในคลังสินค้าคำนวณบนสมมติฐานว่าน้ำหนักบรรทุกมีการกระจายอย่างสม่ำเสมอทั่วทั้งพื้นผิวดาดฟ้า และจุดศูนย์ถ่วงของน้ำหนักบรรทุกอยู่ที่ศูนย์กลางทางเรขาคณิตของชั้นวาง ในทางปฏิบัติ สมมติฐานทั้งสองถูกละเมิดเป็นประจำ และผลที่ตามมาทางโครงสร้างของการโหลดที่ไม่สม่ำเสมอในการกำหนดค่าชั้นวางแบบซ้อนจะรุนแรงกว่าที่เกิดจากความเยื้องศูนย์กลางของโหลดเท่ากันในชั้นวางแบบตั้งพื้นเดี่ยว เนื่องจากความเยื้องศูนย์ถูกขยายผ่านความสูงของคอลัมน์ที่ซ้อนกัน
พิจารณาชั้นวางที่โหลดด้วยขดลวดเหล็กหรือส่วนประกอบทรงกระบอกที่ม้วนไปด้านหนึ่งของแผ่นรองระหว่างการจัดวาง ซึ่งไม่ใช่เรื่องแปลกเมื่อแผ่นรองไม่เรียบเล็กน้อยหรือเมื่อวางผลิตภัณฑ์จากมุมหนึ่ง การชดเชย 200 มม. ของน้ำหนักบรรทุก 1,000 กก. จากเส้นกึ่งกลางกระดานจะสร้างโมเมนต์การพลิกกลับ 200 กก.·m ที่ระดับกระดาน ในการกำหนดค่าระดับชั้นเดียว โมเมนต์นี้จะถูกต้านทานโดยการเชื่อมต่อแบบคอลลาร์ที่ฐานและด้วยรูปทรงกระเป๋ารถยก ในสแต็คสามชั้น ความเยื้องศูนย์กลาง 200 มม. แบบเดียวกันที่ชั้นบนสุดจะสร้างแรงด้านข้างสะสมที่ฐานที่ใหญ่กว่าสามเท่า และความกว้างฐานที่มั่นคงของคอลัมน์ชั้นวาง — ระยะห่างระหว่างจุดเชื่อมต่อส่วนคอด้านนอกสุด — อาจไม่เพิ่มขึ้นตามสัดส่วน ผลลัพธ์ในทางปฏิบัติคือ แนวทางปฏิบัติในการบรรทุกที่ยอมรับได้ด้วยสายตาและมีโครงสร้างที่ปลอดภัยในการใช้งานแบบชั้นเดียวสามารถสร้างความเสี่ยงที่ไม่เสถียรอย่างแท้จริงในการซ้อนหลายชั้น
ชั้นวางซ้อนเหล็กในคลังสินค้าที่ใช้งานสิ่งอำนวยความสะดวกในการกำหนดค่าระดับสูงควรใช้โปรโตคอลการโหลดที่ชัดเจนซึ่งจัดการกับระเบียบวินัยในการตั้งศูนย์กลาง แทนที่จะอาศัยผู้ปฏิบัติงานเพื่อทำความเข้าใจโดยสังหรณ์ใจถึงผลกระทบด้านเสถียรภาพของการโหลดที่อยู่นอกศูนย์กลางที่ความสูง องค์ประกอบโปรโตคอลที่ใช้งานได้จริงประกอบด้วยเครื่องหมายเส้นกึ่งกลางที่ทาสีหรือเชื่อมบนพื้นผิวกระดาน เครื่องหมายยื่นสูงสุดที่อนุญาตที่ขอบกระดาน และขีดจำกัดความเยื้องศูนย์สูงสุดที่ชัดเจนซึ่งแสดงเป็นหน่วยมิลลิเมตร แทนที่จะเป็นคำสั่งทั่วไปในการ "โหลดจากส่วนกลาง" ซึ่งเป็นคำที่ผู้ปฏิบัติงานแต่ละรายตีความให้แตกต่างออกไป
ช่องทางเข้าของรถยกบนโครงฐานของชั้นวางปึกโลหะในคลังสินค้าเป็นจุดเชื่อมต่อระหว่างระบบชั้นวางและอุปกรณ์ขนถ่ายวัสดุทุกชิ้นในโรงงาน แต่การออกแบบมักถูกมองว่าเป็นมิติภายหลัง แทนที่จะเป็นส่วนประกอบทางวิศวกรรมที่มีข้อกำหนดด้านการทำงานของตัวเอง ความกว้างของพ็อคเก็ต ความลึก รูปทรงทางเข้า และการเชื่อมต่อทางโครงสร้างระหว่างพ็อคเก็ตทูบและโครงฐาน ล้วนมีผลกระทบที่วัดได้ต่อรอบเวลาการจัดการ อัตราความเสียหายของชั้นวาง และความสม่ำเสมอของการมีส่วนร่วมของงาบนกลุ่มรถยกแบบต่างๆ
โดยทั่วไปความกว้างของทางเข้ากระเป๋าตะเกียบจะระบุอยู่ที่ 160 มม. หรือ 185 มม. ซึ่งสอดคล้องกับความกว้างมาตรฐานของตะเกียบมาตรฐานทั่วไปสองแบบที่ใช้กับกลุ่มรถถ่วงดุลและรถยกเข้า กระเป๋าที่มีความกว้าง 160 มม. ยอมรับตะเกียบมาตรฐานขนาด 150 มม. โดยมีระยะห่าง 5 มม. ต่อด้าน ซึ่งเพียงพอสำหรับการเข้าในแนวเดียวกัน แต่ไม่สามารถทนต่อข้อผิดพลาดในการวางตำแหน่งตะเกียบด้านข้าง หรือการเปลี่ยนแปลงความกว้างเล็กน้อยระหว่างคู่ตะเกียบที่มีข้อกำหนดระบุเดียวกัน การเพิ่มความกว้างของกระเป๋าเป็น 185 มม. จะเพิ่มระยะห่าง 12.5 มม. ต่อด้าน ซึ่งช่วยลดความแม่นยำที่จำเป็นสำหรับการป้อนทางแยก และลดความถี่ของการกระแทกที่ปากกระเป๋าจากการป้อนที่ไม่ตรงแนวลง 50–70% ในโรงงานที่มีกลุ่มรถยกแบบผสม การปรับโครงสร้างของกระเป๋าที่กว้างขึ้นนั้นไม่มีนัยสำคัญ ประโยชน์การดำเนินงานในการลดความเสียหายของชั้นวางมีความสำคัญมาก
รูปทรงการลบมุมของ Pocket entry — มุมที่ทางเข้า Pocket ถูกตัดหรือขึ้นรูป — ส่งผลต่อวิธีที่ปลายตะเกียบสัมผัสกับ Pocket ระหว่างทางเข้า ช่องเปิดแบบตัดสี่เหลี่ยมโดยไม่มีการลบมุมจะเน้นแรงกระแทกจากส้อมที่ไม่ตรงไปยังจุดเดียวที่มุมปากของกระเป๋า ทำให้เกิดการเสียรูปอย่างต่อเนื่องและการฉีกขาดของผนังท่อกระเป๋า การลบมุม 30–45 องศาที่ด้านนอกของช่องรายการจะกระจายแรงกระแทกในแนวสัมผัสที่ยาวขึ้น และเบนปลายตะเกียบเข้าไปในช่องแทนที่จะเข้าไปในผนังท่อ รายละเอียดการผลิตที่เรียบง่ายนี้ช่วยยืดอายุการใช้งานของ Pockets ที่มีการใช้งานสูงในสภาพแวดล้อมของรถยกที่มีงานยุ่งได้ 2-3 เท่า โดยไม่มีต้นทุนวัสดุเพิ่มขึ้น — ต้องการเพียงการขึ้นรูปขั้นที่สองหรือการดำเนินการตัดที่ทางเข้า Pocket ระหว่างการผลิต
ชั้นวางเหล็กในคลังสินค้าของเราผลิตขึ้นในสายการผลิตเฉพาะหกสายที่โรงงาน Guangde ขนาด 58,000 ตารางเมตรของเรา โดยที่รูปทรงทางเข้าแบบกระเป๋าได้รับมาตรฐานโดยมีโปรไฟล์การลบมุมแบบเต็มเป็นค่าเริ่มต้นการผลิต ไม่ใช่ตัวเลือกการอัพเกรด เนื่องจากการลดอัตราความเสียหายในระยะยาวจากรายละเอียดนี้มากกว่าการพิสูจน์ขั้นตอนการผลิตเพิ่มเติมตามขนาด
กองเรือชั้นวางคลังสินค้าที่ใช้งานในอุตสาหกรรมเป็นสินทรัพย์ที่เสื่อมราคาซึ่งสะสมความเสียหายจากการจัดการผลกระทบ เหตุการณ์การบรรทุกเกินพิกัด และการสัมผัสด้านสิ่งแวดล้อมตลอดอายุการใช้งาน ต่างจากระบบชั้นวางแบบตายตัวที่มองเห็นความเสียหายได้ในตำแหน่งที่กำหนด ชั้นวางแบบซ้อนจะเคลื่อนที่ระหว่างสิ่งอำนวยความสะดวก ลูกค้า และพื้นที่การผลิต โดยกระจายเหตุการณ์ความเสียหายทั่วทั้งฟลีตในลักษณะที่ทำให้การติดตามสภาพทำได้ยากหากไม่มีแนวทางการจัดการที่เป็นระบบ กลุ่มยานพาหนะที่ปฏิบัติงานด้านสิ่งอำนวยความสะดวกที่มีตู้แร็คมากกว่า 50 ตู้ซึ่งขาดโปรโตคอลการติดตามและตรวจสอบอย่างเป็นทางการมักจะค้นพบสัดส่วนที่มีนัยสำคัญของกลุ่มยานพาหนะในสภาพที่ต่ำกว่ามาตรฐานเฉพาะเมื่อเหตุการณ์การจัดการหรือการตรวจสอบบังคับให้มีการตรวจสอบทางกายภาพเท่านั้น
ระบบการจัดการฟลีตชั้นวางสแต็คที่มีประสิทธิภาพตอบสนองความต้องการการปฏิบัติงานที่แตกต่างกันสามประการ: การระบุแร็คแต่ละชั้นวาง การตรวจสอบสภาพตามระยะเวลา และเกณฑ์การตัดสินใจเลิกใช้ การระบุตัวตนส่วนบุคคลกำหนดให้แต่ละชั้นวางต้องมีตัวระบุที่ไม่ซ้ำกัน ไม่ว่าจะเป็นแท็กโลหะที่มีการประทับตรา รหัสที่ทำเครื่องหมายด้วยเลเซอร์บนกรอบฐาน หรือชิป RFID ที่ฝังอยู่ ซึ่งเชื่อมโยงชั้นวางทางกายภาพเข้ากับบันทึกการบำรุงรักษาในระบบติดตาม ฉลากบาร์โค้ดเป็นตัวเลือกที่มีความคงทนน้อยที่สุดในสภาพแวดล้อมชั้นวางแบบอุตสาหกรรม โดยแยกส่วนด้วยการทำความสะอาดซ้ำ การสัมผัสกับส้อม และการสัมผัสรังสียูวีกลางแจ้งภายใน 12–24 เดือน ตัวระบุที่ประทับตราหรือทำเครื่องหมายด้วยเลเซอร์บนโครงสร้างเหล็กนั้นเป็นแบบถาวร และควรระบุเป็นมาตรฐานบนกลุ่มชั้นวางใดๆ ที่ให้บริการหลายปี
เกณฑ์การตรวจสอบสำหรับชั้นวางปล่องโลหะในคลังสินค้าควรได้รับการปรับให้เข้ากับโหมดความเสียหายเฉพาะที่เกี่ยวข้องกับประเภทของชั้นวางและสภาพแวดล้อมการทำงานแต่ละประเภท แต่โปรโตคอลการตรวจสอบพื้นฐานควรระบุเงื่อนไขต่อไปนี้ตามช่วงเวลาที่กำหนด:
เกณฑ์การเกษียณอายุควรแสดงเป็นเกณฑ์ที่สามารถวัดได้โดยเฉพาะ แทนที่จะเป็นคำอธิบายเงื่อนไขที่เป็นอัตนัย นโยบายการเกษียณอายุแบบแร็คที่ระบุว่า "เลิกจ้างเมื่อได้รับความเสียหายอย่างมาก" ทำให้เกิดการตัดสินใจที่ไม่สอดคล้องกันระหว่างผู้ตรวจสอบ ข้อความที่ระบุว่า "เลิกใช้เมื่อส่วนโค้งเกิน 5 มม. ต่อ 500 มม. เมื่อช่องเสียบคอไม่สามารถบรรลุการประสานโพสต์ขั้นต่ำ 40 มม. หรือเมื่อรอยเชื่อมใดๆ ที่มีความยาวเกิน 10 มม." ทำให้เกิดการตัดสินใจที่สม่ำเสมอและตรวจสอบได้ ซึ่งสามารถนำมาใช้อย่างเท่าเทียมกันในกองเรือขนาดใหญ่โดยบุคลากรที่ได้รับการฝึกอบรมขั้นพื้นฐาน
