ข้อจำกัดด้านความสูงที่ชัดเจนควรขับเคลื่อนการตัดสินใจเกี่ยวกับชั้นวาง Mezzanine ทุกครั้งอย่างไร

ความสูงภายในที่ชัดเจน — ขนาดแนวตั้งที่ใช้งานได้ตั้งแต่พื้นสำเร็จรูปไปจนถึงสิ่งกีดขวางต่ำสุดด้านบน — เป็นพารามิเตอร์เดียวที่จำกัดมากที่สุดในทุกกรณี ชั้นวางของชั้นลอย โครงการของระบบ แต่บ่อยครั้งจะมีการวัดที่จุดเดียวหรือสองจุดในอาคาร แทนที่จะทำแผนที่อย่างเป็นระบบทั่วทั้งพื้นที่การติดตั้งทั้งหมด โครงสร้างหลังคา ท่อ HVAC ท่อดับเพลิง อุปกรณ์ติดตั้งไฟส่องสว่าง และคานรันเวย์ของเครน ล้วนสร้างข้อจำกัดด้านความสูงเฉพาะที่ซึ่งอาจต่ำกว่าความสูงที่ชัดเจนที่ระบุในข้อกำหนดของอาคาร การติดตั้งระบบชั้นวางแบบยกพื้นเหล็กบนชั้นลอยของคลังสินค้าโดยไม่มีการสำรวจสิ่งกีดขวางเหนือศีรษะอย่างครอบคลุม มักส่งผลให้เกิดความขัดแย้งทางโครงสร้างที่ค้นพบระหว่างการติดตั้งเท่านั้น ซึ่งจำเป็นต้องเปลี่ยนเส้นทางลำแสงที่มีค่าใช้จ่ายสูงหรือลดความสูงของชั้นลอย

การคำนวณความสูงที่ชัดเจนขั้นต่ำสำหรับสองระดับ ชั้นวางของชั้นลอย system ต้องเป็นไปตามข้อกำหนดต่อไปนี้ทั้งหมดพร้อมกัน: พื้นที่ส่วนหัวที่ชัดเจนที่ชั้นล่างใต้ชั้นลอย (โดยทั่วไปคือ 2,400–2,700 มม. สำหรับการเข้าถึงบุคลากรด้วยอุปกรณ์ขนถ่ายวัสดุ) ความลึกของโครงสร้างของชั้นลอย รวมถึงคานหลัก ตงรอง และพื้น (โดยทั่วไปคือ 250–450 มม. ขึ้นอยู่กับช่วงและน้ำหนักบรรทุก) พื้นที่ส่วนหัวที่ชัดเจนที่ต้องการในระดับพื้นชั้นลอย (ขั้นต่ำอีกครั้ง 2,400–2,700 มม. และจะมากกว่านั้นหากจะติดตั้งชั้นวางหรือชั้นวางสูงไว้เหนือชั้นลอย) และข้อกำหนดระยะห่างในการระงับอัคคีภัย ซึ่งในเขตอำนาจศาลหลายแห่งกำหนดให้มีช่องว่างขั้นต่ำระหว่างด้านบนของที่เก็บและตัวเบี่ยงสปริงเกอร์ 450–600 มม. การเพิ่มชั้นเหล่านี้มักจะทำให้อาคารมีความสูงที่ชัดเจนขั้นต่ำที่ 6.5–7.5 ม. สำหรับระบบชั้นวางชั้นลอยสองชั้นที่ใช้งานได้ ซึ่งช่วยลดการพิจารณาอาคารคลังสินค้าเก่า ๆ จำนวนมากโดยไม่ต้องมีการปรับเปลี่ยนโครงสร้างที่สำคัญ

ในกรณีที่ความสูงของอาคารเป็นเส้นเขตแดน การลดความลึกของโครงสร้างของชั้นลอยถือเป็นคานหลัก การเปลี่ยนจากโครงสร้างหลัก I-beam แบบเดิมไปเป็นคานเซลลูล่าร์ — คานเหล็กที่มีช่องเปิดของรางเป็นวงกลมหรือหกเหลี่ยม — ช่วยให้บริการต่างๆ เช่น ท่อสปริงเกอร์และท่อร้อยสายไฟฟ้าสามารถผ่านรางของลำแสงได้แทนที่จะอยู่ด้านล่าง ทำให้สามารถคืนความลึกของโครงสร้างได้ 150–300 มม. โดยไม่ลดความสามารถในการรับน้ำหนักของลำแสง การเปลี่ยนแปลงการออกแบบเพียงครั้งเดียวนี้สามารถทำให้อาคารส่วนขอบเป็นไปได้สำหรับการติดตั้งระบบชั้นวางชั้นลอยเต็มรูปแบบ

เค้าโครงตารางคอลัมน์และผลกระทบแบบเรียงซ้อนต่อการดำเนินงานชั้นล่าง

ตารางคอลัมน์ของระบบชั้นวางของบนชั้นลอยของคลังสินค้าไม่ได้เป็นเพียงคำถามเชิงโครงสร้างเท่านั้น แต่ยังเป็นการตัดสินใจในการวางแผนเชิงพื้นที่ที่กำหนดรูปแบบอย่างถาวรว่าพื้นที่ชั้นล่างใต้ชั้นลอยสามารถนำมาใช้ตลอดอายุของการติดตั้งได้อย่างไร คอลัมน์ที่วางโดยไม่มีการอ้างอิงถึงการไหลของวัสดุชั้นล่าง แผนผังทางเดินของชั้นวาง หรือรัศมีการหมุนของอุปกรณ์ จะสร้างสิ่งกีดขวางที่ลดประโยชน์ใช้สอยชั้นล่างมากกว่าพื้นที่ทางกายภาพของเสาเอง

คอลัมน์ที่อยู่ตรงกลางของทางเดินรถยกที่วางแผนไว้ไม่เพียงแต่ปิดกั้นทางเดินนั้นเท่านั้น แต่ยังบังคับให้มีการย้ายตำแหน่งทางเดินที่อาจบีบอัดช่องเก็บของที่อยู่ติดกัน ลดความยาวของแถวของชั้นวาง หรือสร้างโซนตายตัวในรูปทรงมุมรอบคอลัมน์ที่แคบเกินไปสำหรับชั้นวางพาเลทมาตรฐาน แต่กว้างเกินกว่าจะปล่อยว่างได้ ผลสะสมของการวางคอลัมน์ที่ไม่ดีในโซนชั้นล่างสามารถลดตำแหน่งชั้นวางที่ใช้งานได้ลง 15–25% เมื่อเทียบกับเลย์เอาต์ที่กริดคอลัมน์ประสานกับเลย์เอาต์ของชั้นวางตั้งแต่เริ่มแรก

แนวทางการวางแผนเชิงปฏิบัติคือการสร้างเค้าโครงชั้นวางและทางเดินชั้นล่างก่อน จากนั้นกำหนดตารางคอลัมน์ชั้นลอยเพื่อจัดแนวกึ่งกลางคอลัมน์กับแถวตั้งตรงของชั้นวาง แทนที่จะกำหนดแนวกลางทางเดินของชั้นวาง ซึ่งหมายความว่าคอลัมน์จะอยู่ระหว่างตำแหน่งจัดเก็บแทนที่จะอยู่ในทางเดิน ช่วยลดผลกระทบในการปฏิบัติงาน ในการกำหนดค่าชั้นวางพาเลทมาตรฐานส่วนใหญ่ที่มีความกว้างของช่อง 2,700 มม. และทางเดินกว้าง 3,500 มม. สามารถใช้ตารางคอลัมน์ประมาณ 5,400 มม. (ความกว้างสองช่อง) ในทิศทางการจัดเก็บและ 8,000–10,000 มม. ในทิศทางของทางเดินสามารถใช้งานได้ เส้นกริดที่มีความกว้างมากกว่า 10,000 มม. เริ่มต้องการคานหลักที่ลึกกว่ามากเพื่อควบคุมการโก่งตัวภายใต้น้ำหนักบรรทุกของพื้นชั้นลอย เพิ่มความลึกของโครงสร้างและกินพื้นที่ส่วนหัว

การเลือกวัสดุปูพื้น: การแลกเปลี่ยนทางโครงสร้างและการปฏิบัติงานระหว่างตัวเลือกทั่วไป

ชั้นพื้นของ a ระบบชั้นลอยชั้นลอย — พื้นผิวที่ตั้งอยู่บนโครงสร้างตงรองและก่อตัวเป็นแพลตฟอร์มที่ใช้งานได้ — ได้รับการระบุไว้ในวัสดุที่แข่งขันกันหลายรายการ โดยแต่ละชิ้นจะมีลักษณะโครงสร้าง การปฏิบัติงาน และการบำรุงรักษาที่แตกต่างกัน ทางเลือกนี้ไม่ค่อยตรงไปตรงมา เนื่องจากข้อกำหนดในการควบคุมแตกต่างกันระหว่างพื้นผิวของพื้นชั้นลอย (ที่ซึ่งบุคลากรเดินและอุปกรณ์ทำงาน) และชั้นวางใดๆ ที่ติดตั้งอยู่เหนือนั้น (ซึ่งต้องการฐานกระจายน้ำหนักที่เรียบ)

บอร์ดพาร์ติเคิลที่ยึดด้วยเรซินเป็นข้อกำหนดคุณสมบัติพื้นทั่วไปที่สุดในระบบชั้นวางชั้นลอยที่มีไว้สำหรับการหยิบด้วยมือ โดยส่วนใหญ่เป็นเพราะส่วนตัดขวางที่หนาช่วยกระจายน้ำหนักจุดจากฐานขาของชั้นวางไปยังพื้นที่สัมผัสที่กว้างขึ้น และให้พื้นผิวการเดินที่เงียบและไม่ลื่น ข้อกำหนดในการติดตั้งที่สำคัญคือแผง RBPB จะต้องได้รับการรองรับอย่างเต็มที่ตามขอบทั้งสี่ด้าน — การขยายที่ไม่ได้รับการสนับสนุนระหว่างตงรองที่จุดกึ่งกลางของแผงทำให้เกิดการแยกส่วนแบบก้าวหน้าภายใต้การโหลดแบบไดนามิกซ้ำๆ ในสภาพแวดล้อมที่มีการสัมผัสกับความชื้น รวมถึงห้องเย็นในห้องเย็นที่มีความชื้นสูงและพื้นที่บรรทุกของ RBPB หรือแผ่นเหล็กที่มีหน้าฟีนอลเป็นข้อกำหนดที่เหมาะสม เนื่องจาก RBPB มาตรฐานจะพองตัวที่ขอบและสูญเสียความสมบูรณ์ของโครงสร้างภายใน 12–18 เดือนของการสัมผัสกับความชื้นเป็นประจำ

ข้อกำหนดเกี่ยวกับห้องดับเพลิงและผลกระทบต่อเค้าโครงชั้นวาง Mezzanine อย่างไร

ระบบชั้นวางแบบยกพื้นเหล็กบนชั้นลอยของคลังสินค้าจะเปลี่ยนความเสี่ยงจากไฟไหม้ของอาคารโดยพื้นฐาน และข้อกำหนดของหน่วยงานดับเพลิงสำหรับการแบ่งส่วน การปราบปราม และทางออก มักเป็นปัจจัยด้านกฎระเบียบที่จำกัดมากที่สุดในการออกแบบชั้นลอย มากกว่าน้ำหนักของโครงสร้างหรือความสูงของอาคารในหลายโครงการ การทำความเข้าใจข้อกำหนดเหล่านี้ก่อนที่การออกแบบเค้าโครงจะเสร็จสมบูรณ์จะช่วยป้องกันสถานการณ์ที่การออกแบบชั้นลอยที่มีโครงสร้างแข็งแรง จำเป็นต้องมีการกำหนดค่าใหม่ครั้งใหญ่เพื่อให้เป็นไปตามข้อกำหนดเรื่องอัคคีภัย

ปัญหาหลักคือพื้นชั้นลอยสร้างพื้นที่ปิดด้านล่างซึ่งทำหน้าที่เป็นห้องดับเพลิงแยกต่างหาก ไม่ว่าจะปิดล้อมด้วยผนังก็ตาม ประมวลกฎหมายอาคารและการตีความของหน่วยงานดับเพลิงส่วนใหญ่ถือว่าด้านล่างของชั้นลอยเป็นเพดานที่ต้องได้รับการจัดอันดับการกันไฟตามมาตรฐานที่กำหนด หรือจัดให้มีสปริงเกอร์ครอบคลุมด้านล่างราวกับว่าเป็นห้องที่ปิดล้อม ในทางปฏิบัติ หมายความว่าการติดตั้งระบบชั้นวางชั้นลอยในอาคารที่มีระบบสปริงเกอร์ระดับหลังคาที่มีอยู่ มักจะต้องใช้หัวสปริงเกอร์เพิ่มเติมที่ติดตั้งในพื้นที่ชั้นลอย และบ่อยครั้งต้องใช้สปริงเกอร์เพิ่มเติมอีกชั้นที่หรือใต้พื้นผิวดาดฟ้าชั้นลอยเพื่อปกป้องพื้นด้านบน

ข้อกำหนดทางออกกำหนดข้อจำกัดรูปแบบเพิ่มเติม กฎการป้องกันอัคคีภัยส่วนใหญ่ต้องการทางหนี 2 ทางแยกกันจากพื้นที่ชั้นลอยซึ่งมีบุคลากรอยู่เป็นประจำ โดยมีระยะเดินทางไปยังบันไดสูงสุด 18–45 เมตร ขึ้นอยู่กับเขตอำนาจศาลและการจัดประเภทผู้เข้าพัก สำหรับการติดตั้งชั้นวางชั้นลอยขนาดใหญ่ มักจะกำหนดให้บันได 2 ขั้นวางในตำแหน่งตรงข้ามกันของชานชาลา ซึ่งใช้พื้นที่ชั้นลอยและต้องมีช่องเปิดที่สอดคล้องกันผ่านโครงสร้างดาดฟ้าชั้นลอยซึ่งต้องมีกรอบและมีการป้องกันขอบ การวางแผนตำแหน่งของบันไดในภายหลัง - หลังจากที่เค้าโครงชั้นวางได้รับการสรุปแล้ว - ส่งผลให้เกิดบันไดที่ขัดแย้งกับช่องเก็บเข้าลิ้นชักอยู่เป็นประจำ หรือไม่สามารถบรรลุระยะการเดินทางที่ต้องการได้หากไม่มีบันไดที่สาม

ข้อกำหนดการโหลดแบบสดสำหรับชั้นวาง Mezzanine: มูลค่าการออกแบบครอบคลุมถึงอะไรจริง ๆ

น้ำหนักบรรทุกจริงของการออกแบบสำหรับระบบชั้นวางชั้นลอย ซึ่งโดยทั่วไปจะแสดงเป็นกิโลนิวตันต่อตารางเมตรหรือตันต่อตารางเมตร เป็นข้อกำหนดที่ระบุไว้อย่างเด่นชัดที่สุดในข้อเสนอของซัพพลายเออร์ แต่ก็เป็นตัวเลขที่ผู้ซื้อตีความหมายผิดบ่อยที่สุด พิกัดน้ำหนักบรรทุกจริงเป็นสมมติฐานการกระจายน้ำหนักแบบสม่ำเสมอ (UDL) ที่ใช้กับพื้นที่ชั้นลอยทั้งหมดเพื่อวัตถุประสงค์ในการออกแบบโครงสร้าง ไม่ได้แสดงถึงน้ำหนักบรรทุกสูงสุดที่สามารถวางได้ที่จุดใดจุดหนึ่ง และไม่ได้คำนึงถึงผลกระทบแบบไดนามิกจากอุปกรณ์ที่เคลื่อนย้ายหรือน้ำหนักที่กระจุกตัวจากฐานขาแร็ค

ชั้นลอยที่ออกแบบมาให้มีน้ำหนัก 5 กิโลนิวตัน/ตร.ม. (ประมาณ 500 กก. ต่อตารางเมตร) ไม่ได้หมายความว่าทุกตารางเมตรจะสามารถรองรับชั้นวางได้ 500 กก. บวกกับผลิตภัณฑ์ 500 กก. พร้อมกัน — ตัวเลข 5 กิโลนิวตัน/ตร.ม. คือค่าเผื่อรวมสำหรับโครงสร้าง การจัดเก็บ และจำนวนผู้เข้าพัก นอกจากนี้ การกระจายที่สันนิษฐานในการคำนวณ UDL นั้นมีความสม่ำเสมอ แต่ระบบชั้นวางจะเน้นการรับน้ำหนักที่จุดฐานของขา ช่องเก็บเข้าลิ้นชักแบบช่วงยาวมาตรฐานที่มีขนาดพื้นที่ 2,400 มม. × 600 มม. และความจุ 1,500 กก. จะเน้นที่การบรรทุกบนหน้าสัมผัสแผ่นฐานสี่แผ่น โดยแต่ละแผ่นมีพื้นที่หน้าสัมผัสประมาณ 60 มม. × 60 มม. แรงกดพื้นเฉพาะที่จุดสัมผัสแต่ละจุดอาจเป็นสิบถึงสิบห้าเท่าของ UDL ที่ระบุ ซึ่งหมายความว่าพื้นระเบียงและโครงสร้างตงรองจะต้องได้รับการตรวจสอบการเจาะและการดัดเฉพาะที่ภายใต้ภาระที่มีความเข้มข้น นอกเหนือจากการตรวจสอบ UDL โดยรวม

ที่ Huijian การออกแบบระบบชั้นวางชั้นลอยของเราได้รับการพัฒนาผ่านศูนย์ R&D เฉพาะของเรา โดยมีการคำนวณเชิงโครงสร้างที่ตอบสนองทั้ง UDL ส่วนกลางและโหลดแบบจุดฐานขาที่แปลเป็นภาษาท้องถิ่นอย่างชัดเจน ซึ่งเป็นการผสมผสานที่สะท้อนถึงประสิทธิภาพของพื้นชั้นลอยในการให้บริการ แทนที่จะเป็นลักษณะที่ปรากฏบนเอกสารข้อมูลจำเพาะการให้คะแนนการรับน้ำหนักแบบธรรมดา

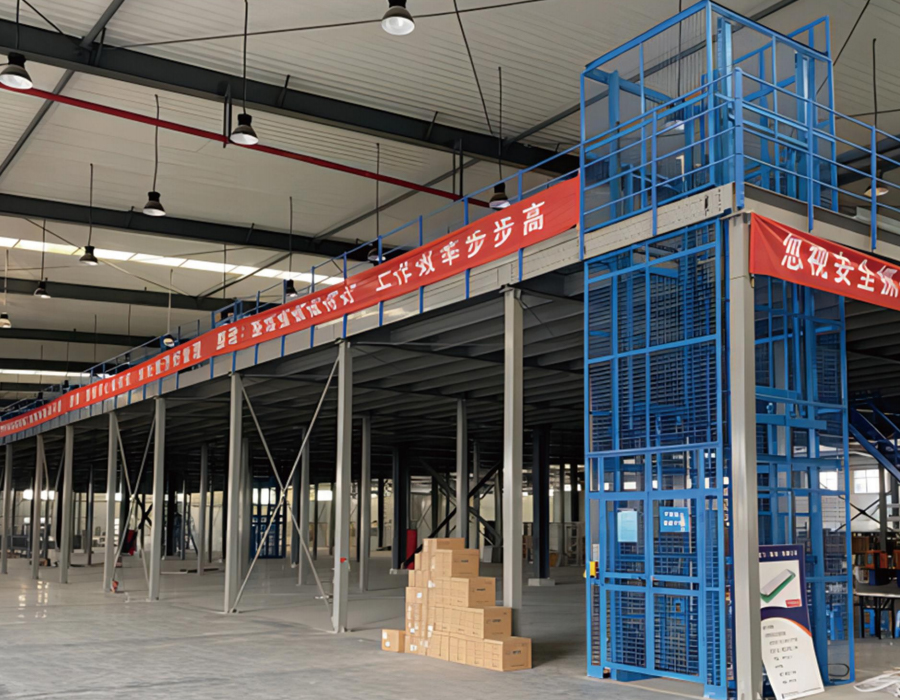

การบูรณาการสายพานลำเลียงแนวตั้งและลิฟต์สินค้าเข้ากับการออกแบบระบบชั้นวางชั้นลอย

ระบบชั้นวางชั้นลอยที่ใช้บันไดเพื่อการเคลื่อนย้ายสินค้าในแนวตั้งเพียงอย่างเดียว จะกลายเป็นปัญหาคอขวดในการผลิตเมื่อปริมาณงานเพิ่มขึ้น การบูรณาการสายพานลำเลียงแนวตั้ง ลิฟต์สินค้า หรือลิฟต์พาเลทเข้ากับโครงสร้างชั้นลอยเป็นข้อพิจารณาในการออกแบบที่ต้องคำนึงถึงในขั้นตอนการวางแผนเค้าโครง การติดตั้งเพิ่มเติมองค์ประกอบเหล่านี้ให้เป็นการติดตั้งชั้นลอยที่เสร็จสมบูรณ์นั้นซับซ้อนและมีค่าใช้จ่ายสูงกว่าการรวมองค์ประกอบเหล่านี้ตั้งแต่เริ่มแรกอย่างเห็นได้ชัด

ความหมายทางโครงสร้างของเพลายกสินค้าที่เจาะทะลุชั้นลอยคือ ช่องเปิดของดาดฟ้าจะต้องถูกวางกรอบทั้งหมดด้วยคานทริมเมอร์ที่มีโครงสร้างซึ่งสามารถเปลี่ยนเส้นทางโหลดที่อาจจะถูกบรรทุกโดยตงรองที่ถูกขัดจังหวะ คานกันขนจะถ่ายเทน้ำหนักที่มีการเปลี่ยนเส้นทางเหล่านี้ไปยังคานหลักที่ใกล้ที่สุด ซึ่งจะต้องมีขนาดเพื่อรองรับพื้นที่สาขาเพิ่มเติม สำหรับช่องเปิดของลิฟต์ขนาดใหญ่ — ลิฟต์พาเลทที่มีแพลตฟอร์ม 1,200 มม. × 1,200 มม. จำเป็นต้องมีช่องเปิดบนดาดฟ้าประมาณ 1,500 มม. × 1,500 มม. รวมทั้งช่องว่าง — น้ำหนักของลำแสงที่กันจอนอาจมีจำนวนมากและอาจต้องใช้เสาชั้นลอยเพิ่มเติมที่อยู่ติดกับช่องเปิดเพื่อให้มีเส้นทางรับน้ำหนักที่สั้นไปยังฐานราก

นอกเหนือจากโครงโครงสร้างแล้ว ส่วนต่อประสานระหว่างลิฟต์และชั้นลอยจำเป็นต้องได้รับการดูแลเป็นพิเศษในสามด้าน:

• ความอดทนในการปรับระดับ: ลิฟต์บรรทุกสินค้าและสายพานลำเลียงแนวตั้งจะต้องมาถึงระดับพื้นชั้นลอยภายใน ±5 มม. ของพื้นผิวดาดฟ้าที่เสร็จแล้ว เพื่อการขนย้ายรถเข็นและพาเลทที่ราบรื่น การโก่งตัวของโครงสร้างของชั้นลอยภายใต้น้ำหนักบรรทุกและการทรุดตัวของฐานรากลิฟต์เมื่อเวลาผ่านไป อาจทำให้แท่นลิฟต์และดาดฟ้าแยกจากแนวหลังการติดตั้ง การระบุอุปกรณ์ปรับระดับแบบปรับได้ที่จุดลงของลิฟต์ แทนที่จะเป็นแผ่นธรณีประตูแบบตายตัว ช่วยให้สามารถปรับตำแหน่งใหม่ได้โดยไม่ต้องดัดแปลงโครงสร้าง
• การป้องกันขอบที่ช่องเปิดของกระดาน: ช่องชั้นลอยสำหรับปล่องลิฟต์อาจตกได้เมื่อใดก็ตามที่แท่นลิฟต์ไม่อยู่ที่ระดับชั้นลอย ประตูนิรภัยแบบเชื่อมต่อกัน - ประตูที่สามารถเปิดได้เมื่อมีแท่นลิฟต์อยู่และอยู่ระดับเท่านั้น - เป็นข้อกำหนดที่ถูกต้องสำหรับลิฟต์สินค้าใดๆ ที่ใช้ในสภาพแวดล้อมชั้นลอยที่มีคนควบคุม สิ่งกีดขวางโซ่ธรรมดาหรือประตูบานพับที่ไม่มีการเชื่อมต่อกันนั้นไม่เพียงพอสำหรับการปฏิบัติตามกฎระเบียบด้านความปลอดภัยทางอุตสาหกรรมในเขตอำนาจศาลส่วนใหญ่
• การแยกการสั่นสะเทือน: สายพานลำเลียงแนวตั้งและลิฟต์แบบลูกสูบจะสร้างการสั่นสะเทือนเป็นระยะซึ่งจะส่งผ่านโครงสร้างการติดตั้งไปยังโครงชั้นลอย หากไม่มีการติดตั้งแบบแยกระหว่างฐานสายพานลำเลียงและโครงสร้างชั้นลอย แรงสั่นสะเทือนนี้จะทำให้การเชื่อมต่อแบบสลักเกลียวคลายความล้า และสามารถคลายตัวยึดชั้นวางในช่องที่อยู่ติดกันได้ตลอดระยะเวลาการทำงานต่อเนื่องหลายเดือน ควรระบุตัวยึดป้องกันการสั่นสะเทือนหรือแผ่นแยกที่โครงฐานสายพานลำเลียงเป็นมาตรฐาน ไม่ใช่การอัพเกรดเพิ่มเติม

โครงสร้างชั้นลอยแบบโมดูลาร์เทียบกับแบบสั่งทำพิเศษ: ความแตกต่างของต้นทุนอยู่ตรงที่

ทางเลือกระหว่างระบบชั้นวางชั้นลอยแบบโมดูลาร์ ซึ่งสร้างขึ้นจากส่วนประกอบที่ได้มาตรฐานและออกแบบล่วงหน้าโดยเพิ่มทีละคงที่ และโครงสร้างที่สร้างขึ้นเองทั้งหมดมักถูกมองว่าเป็นการเปรียบเทียบต้นทุนที่ตรงไปตรงมา โดยที่แบบโมดูลาร์มีราคาถูกกว่า การจัดเฟรมนี้มีความแม่นยำในการใช้งานมาตรฐานหลายรายการ แต่จะพังลงในเงื่อนไขเฉพาะ ซึ่งข้อจำกัดของระบบโมดูลาร์ทำให้เกิดต้นทุนที่ซ่อนอยู่ซึ่งจะปรากฏเฉพาะระหว่างการติดตั้งหรือการทำงานเท่านั้น แทนที่จะเป็นในใบเสนอราคาเริ่มต้น

ระบบชั้นลอยแบบโมดูลาร์ให้ประสิทธิภาพด้านต้นทุนผ่านขนาดคอลัมน์มาตรฐานที่ความสูงคงที่ (โดยทั่วไปคือขั้นบันได 100 มม. หรือ 150 มม.) ช่วงคานมาตรฐานในความกว้างคงที่ (โดยทั่วไปคือ 2,000 มม. 2,500 มม. 3,000 มม.) และรายละเอียดการเชื่อมต่อที่ออกแบบไว้ล่วงหน้าซึ่งทำซ้ำเหมือนกันทั่วทั้งโครงสร้าง มาตรฐานนี้ช่วยลดเวลาด้านวิศวกรรมและต้นทุนการผลิตสำหรับชั้นลอยทรงสี่เหลี่ยมในอาคารที่มีขนาดปกติได้อย่างมาก การเปรียบเทียบราคาสนับสนุนระบบโมดูลาร์ในเงื่อนไขเหล่านี้อย่างแท้จริง 20–35% เหนือโครงสร้างแบบกำหนดเองที่เทียบเท่ากัน

เงื่อนไขที่ระบบโมดูลาร์สูญเสียความได้เปรียบด้านต้นทุน ได้แก่:

• รูปทรงอาคารที่ผิดปกติ: รอยเท้าชั้นลอยที่ไม่ใช่สี่เหลี่ยม เช่น รูปตัว L มุมตัดเพื่อหลีกเลี่ยงเสา หรือชั้นลอยที่ก้าวไปรอบๆ องค์ประกอบโครงสร้าง ต้องใช้คานที่ตัดแบบกำหนดเองและรายละเอียดการเชื่อมต่อที่ไม่ได้มาตรฐาน ซึ่งจะทำให้ประสิทธิภาพในการผลิตของระบบโมดูลาร์ลดลง ขณะเดียวกันก็รักษาข้อจำกัดของขนาดที่เพิ่มขึ้นคงที่
• โหลดที่มีความเข้มข้นสูง: ส่วนประกอบชั้นลอยแบบโมดูลาร์มาตรฐานได้รับการออกแบบทางวิศวกรรมตามระดับ UDL เฉพาะ ในกรณีที่ชั้นวางหรืออุปกรณ์กำหนดภาระหนักที่ต้องใช้คานที่ได้รับการอัพเกรดหรือคอลัมน์เพิ่มเติมภายในโมดูลมาตรฐาน ระบบโมดูลาร์จะต้องได้รับการปรับเปลี่ยนเฉพาะที่ ซึ่งมักจะมีราคาสูงกว่าการรวมการอัพเกรดเข้ากับการออกแบบที่กำหนดเองตั้งแต่เริ่มต้น
• ข้อจำกัดด้านความสูงที่เข้มงวด: ระบบโมดูลาร์มีความสามารถจำกัดในการลดความลึกของโครงสร้าง เนื่องจากโปรไฟล์ลำแสงได้รับการแก้ไขโดยกลุ่มผลิตภัณฑ์มาตรฐาน การผลิตแบบกำหนดเองช่วยให้สามารถเพิ่มประสิทธิภาพความลึกของลำแสงได้โดยใช้คานเซลลูล่าร์ คานแบบคาสเตลเลต หรือส่วนที่ไม่ได้มาตรฐานซึ่งช่วยคืนพื้นที่ส่วนหัว 100–200 มม. ในอาคารที่มีความสูงวิกฤต

ของเรา โกดังเก็บเข้าลิ้นชักชั้นลอยเหล็ก ระบบมีให้เลือกทั้งแบบโมดูลาร์และแบบปรับแต่งทางวิศวกรรมเต็มรูปแบบ พัฒนาผ่านศูนย์ R&D ขนาด 1,500 ตารางเมตรของเรา และผลิตในสายการผลิตเฉพาะหกสาย ซึ่งหมายความว่าโซลูชันเชิงโครงสร้างสามารถจับคู่ได้อย่างแม่นยำกับรูปทรงของอาคารและข้อกำหนดในการรับน้ำหนัก แทนที่จะบังคับอาคารให้สอดคล้องกับตารางผลิตภัณฑ์มาตรฐาน

การจัดการการชำระส่วนต่างระหว่างเสาลอยและโครงสร้างแร็คที่มีอยู่

ในคลังสินค้าที่มีการติดตั้งระบบชั้นวางแบบชั้นลอยใกล้กับหรือเชื่อมต่อเชิงโครงสร้างกับชั้นวางแบบพาเลทสำหรับงานหนักที่มีอยู่ ความแตกต่างระหว่างคอลัมน์แบบชั้นลอยและแบบตั้งตรงของชั้นวางที่อยู่ติดกันถือเป็นปัญหาด้านความสามารถในการให้บริการในระยะยาวซึ่งไม่ค่อยได้รับการกล่าวถึงในการวางแผนการติดตั้ง โครงสร้างทั้งสองประเภทกำหนดจุดรับน้ำหนักที่มีนัยสำคัญบนพื้นพื้นคลังสินค้า แต่จะทำเช่นนั้นผ่านพื้นที่แผ่นฐานที่แตกต่างกัน ที่ความเข้มข้นในการบรรทุกที่แตกต่างกัน และมีประวัติการโหลดที่แตกต่างกัน เงื่อนไขที่สร้างอัตราการชำระบัญชีที่แตกต่างกันเมื่อเวลาผ่านไป

โดยทั่วไปแล้ว คอลัมน์ชั้นลอยจะรับน้ำหนักที่จุดคงที่สูงกว่าเสาชั้นวางพาเลท โดยเสาชั้นลอยที่รองรับพื้นได้ 40–60 ตัน น้ำหนักบรรทุกจริง และชั้นวางด้านบนจะสร้างแรงกดบนแผ่นฐานซึ่งสูงกว่าชั้นวางพาเลทมาตรฐานที่ตั้งตรงภายใต้ขนาดพื้นที่เดียวกัน หากทั้งสองวางอยู่บนแผ่นคอนกรีตแผ่นเดียวกันที่มีความหนาสม่ำเสมอ เสาชั้นลอยจะทำให้เกิดการโก่งตัวของแผ่นคอนกรีตและการทรุดตัวของการคืบในระยะยาวมากกว่าชั้นวางที่อยู่ติดกันในแนวตั้ง ตลอดระยะเวลาสองถึงห้าปี โครงสร้างที่แตกต่างกันนี้สามารถสร้างระยะกระจัดในแนวตั้งสัมพัทธ์ระหว่างเสาชั้นลอยและแถวชั้นวางที่อยู่ติดกันประมาณ 5-15 มม. ซึ่งเพียงพอที่จะชักนำให้เกิดการโค้งงอที่วัดได้บนเสาชั้นวางที่เชื่อมต่อทางกายภาพหรือแบกกับโครงสร้างชั้นลอย และเพื่อสร้างความลาดเอียงที่มองเห็นได้บนพื้นผิวดาดฟ้าชั้นลอย ซึ่งส่งผลต่อความมั่นคงของพาเลทและการจัดการอุปกรณ์แบบมีล้อ

วิธีการจัดโครงสร้างที่ถูกต้องคือ การปฏิบัติต่อชั้นลอยและชั้นวางที่อยู่ติดกันเป็นโครงสร้างอิสระโดยมีข้อต่อการเคลื่อนไหวโดยเจตนาระหว่างสิ่งเหล่านั้น โดยไม่คำนึงว่าสิ่งเหล่านั้นจะอยู่ใกล้กันเพียงใด เสาชั้นลอยควรยึดไว้กับพื้นโดยใช้แผ่นฐานที่มีขนาดเพื่อจำกัดแรงกดของพื้นให้อยู่ในระดับที่สอดคล้องกับความสามารถในการรับน้ำหนักในระยะยาวของแผ่นคอนกรีต ไม่ใช่แค่ความแข็งแรงของผลผลิตในระยะสั้นเท่านั้น ในกรณีที่ทราบว่าแผ่นพื้นบางหรือเกรดย่อยสามารถอัดได้ การปรับปรุงพื้นด้านล่างตำแหน่งของเสาชั้นลอย — ผ่านการอัดฉีดอัดหรือการติดตั้งไมโครไพล์ — เป็นวิธีแก้ปัญหาระยะยาวที่เชื่อถือได้มากกว่าการพยายามกระจายน้ำหนักของชั้นลอยผ่านแผ่นฐานขนาดใหญ่เพียงอย่างเดียว
