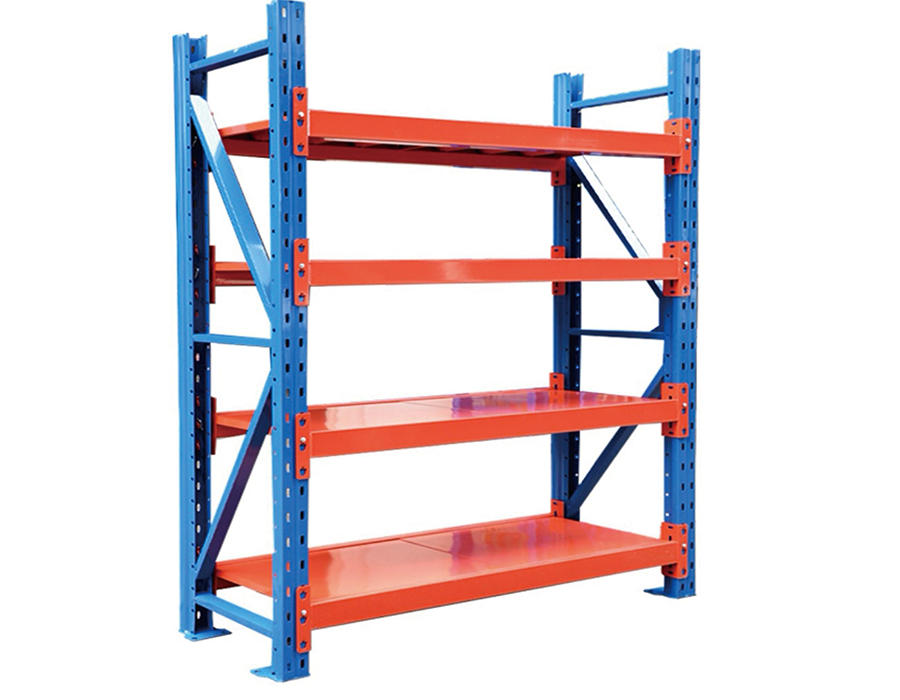

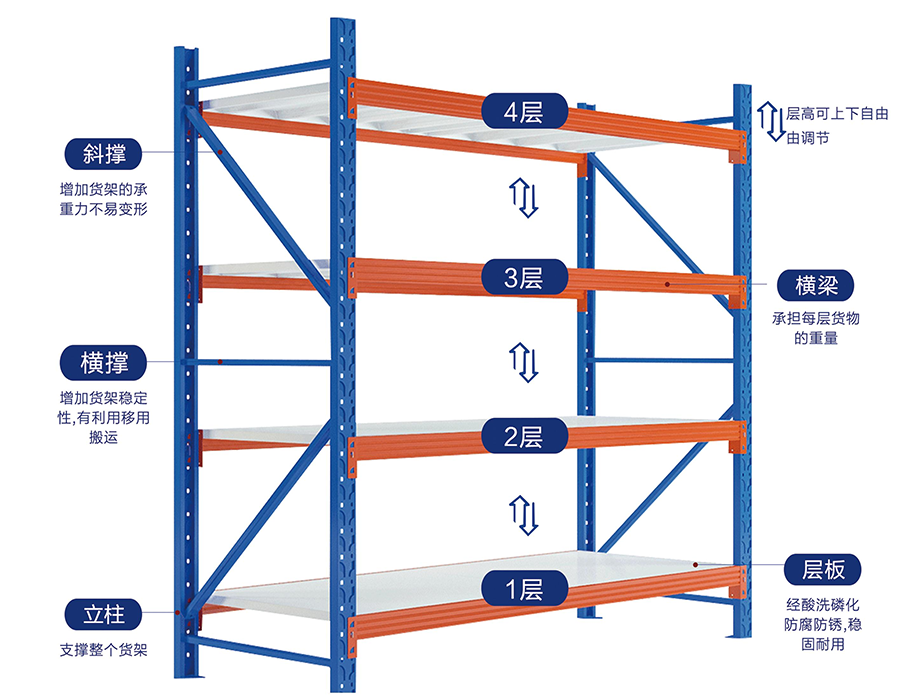

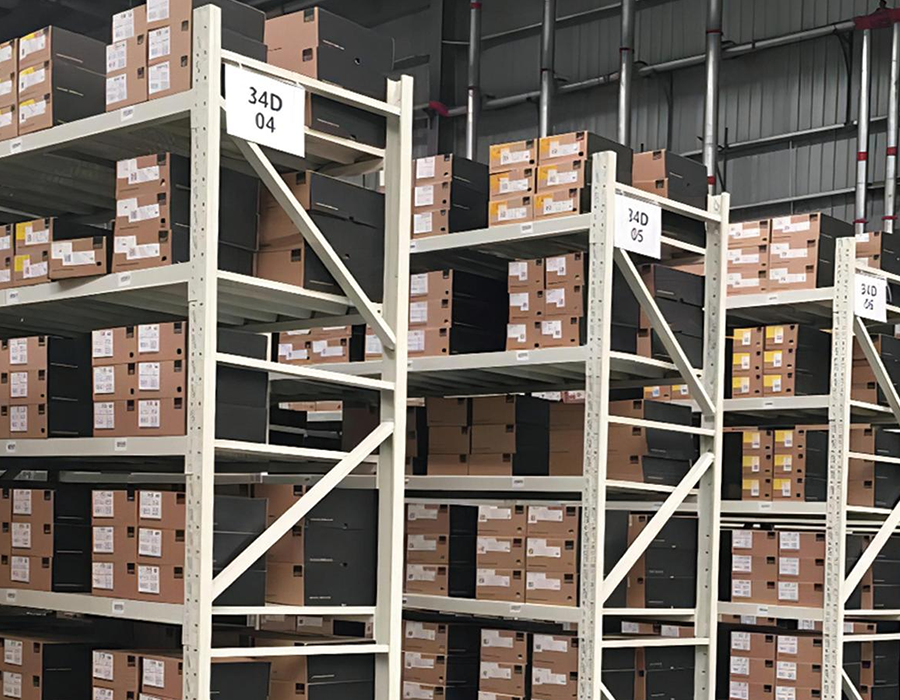

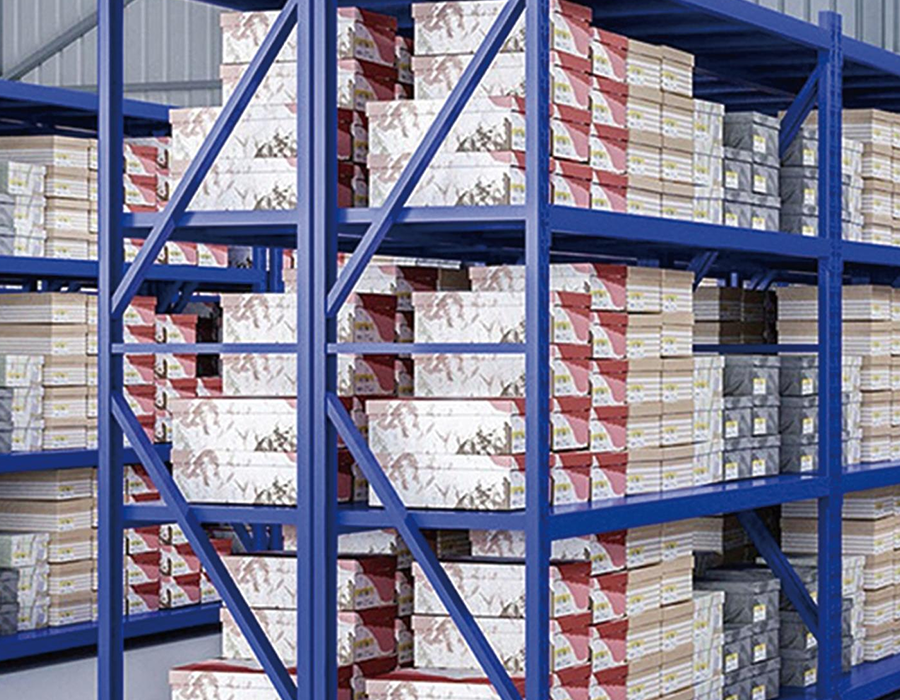

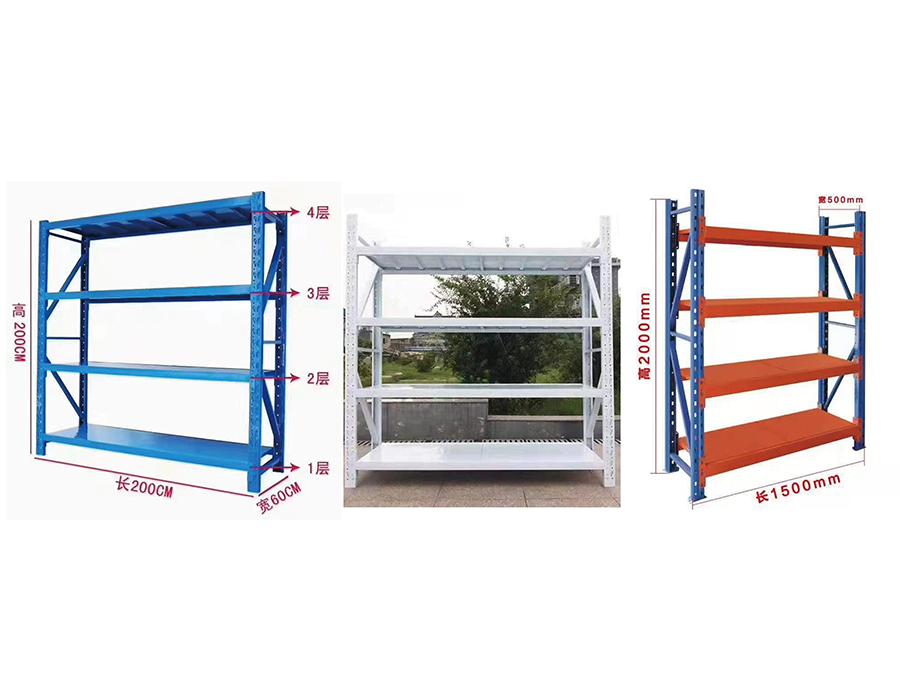

ชั้นวางแบบไม่มีสลักสำหรับงานเบา (≤150 กก./ชั้น)

Beam Span ส่งผลต่อการกระจายโหลดในชั้นวางแบบไร้สลักอย่างไร

ด้านหนึ่งที่เข้าใจผิดบ่อยที่สุดของ ชั้นวางแบบไม่มีสลักสำหรับงานเบา คือความสัมพันธ์ระหว่างช่วงคานกับความสามารถในการรับน้ำหนักจริง โดยทั่วไปน้ำหนักบรรทุกที่กำหนดต่อชั้นวางจะคำนวณที่จุดกึ่งกลางของคานที่รองรับเต็มที่ ซึ่งหมายความว่าเมื่อระยะห่างระหว่างเสาเพิ่มขึ้น ความสามารถในการรับน้ำหนักที่มีประสิทธิภาพจะลดลงไม่เป็นเชิงเส้น สำหรับชั้นวางที่มีน้ำหนัก 150 กก. โดยมีช่วงขยาย 900 มม. การขยายช่วงดังกล่าวเป็น 1200 มม. โดยไม่ต้องปรับบีมเกจสามารถลดความสามารถในการรับน้ำหนักจริงลงเหลือต่ำกว่า 100 กก. ภายใต้สภาพคลังสินค้าแบบไดนามิก นี่คือเหตุผลที่การเลือกช่วงควรอยู่นำหน้าการวางแผนโหลดเสมอ ไม่ใช่ปฏิบัติตาม

ในกระบวนการผลิตของเราที่ Huijian โปรไฟล์ลำแสงจะถูกรีดเย็นตามพิกัดความเผื่อเกจเฉพาะอย่างแม่นยำ เนื่องจากการเบี่ยงเบนเล็กน้อยในความหนาของเหล็กจะรวมกันอย่างมีนัยสำคัญในช่วงระยะเวลาที่ยาวขึ้น พิกัดความเผื่อต่ำ 0.2 มม. ในลำแสงขนาด 1.5 มม. สามารถสร้างการโก่งตัวที่มองเห็นได้ที่โหลดต่ำกว่าเกณฑ์ที่กำหนด เมื่อระบุชั้นวางสำหรับสภาพแวดล้อมในการหยิบและบรรจุซึ่งพนักงานขนถ่ายชั้นวางซ้ำๆ ควรใช้ปัจจัยการรับน้ำหนักแบบไดนามิก ซึ่งโดยทั่วไปคือ 1.25 เท่าของมูลค่าคงที่เสมอ

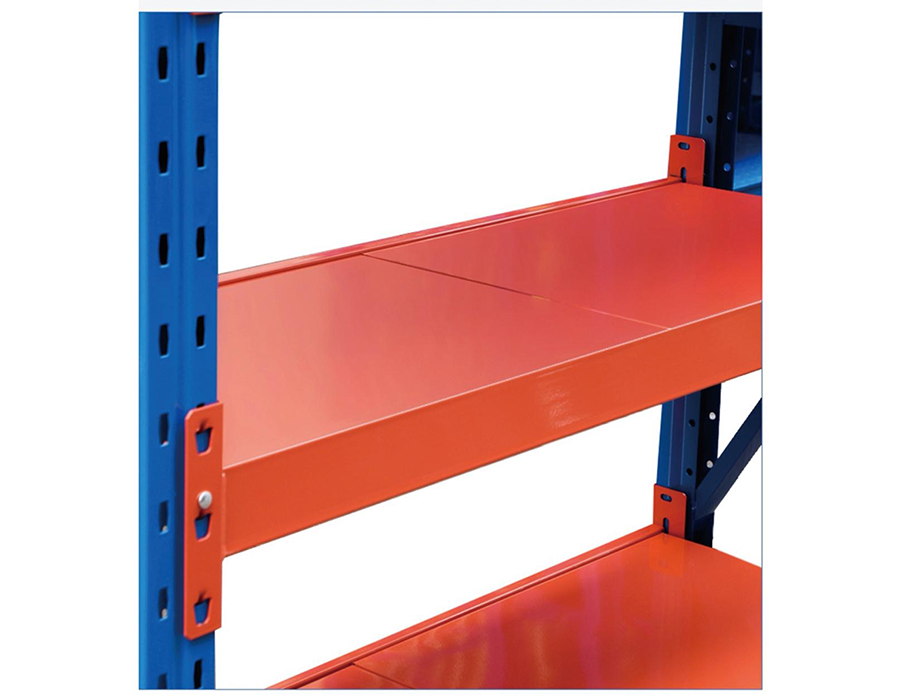

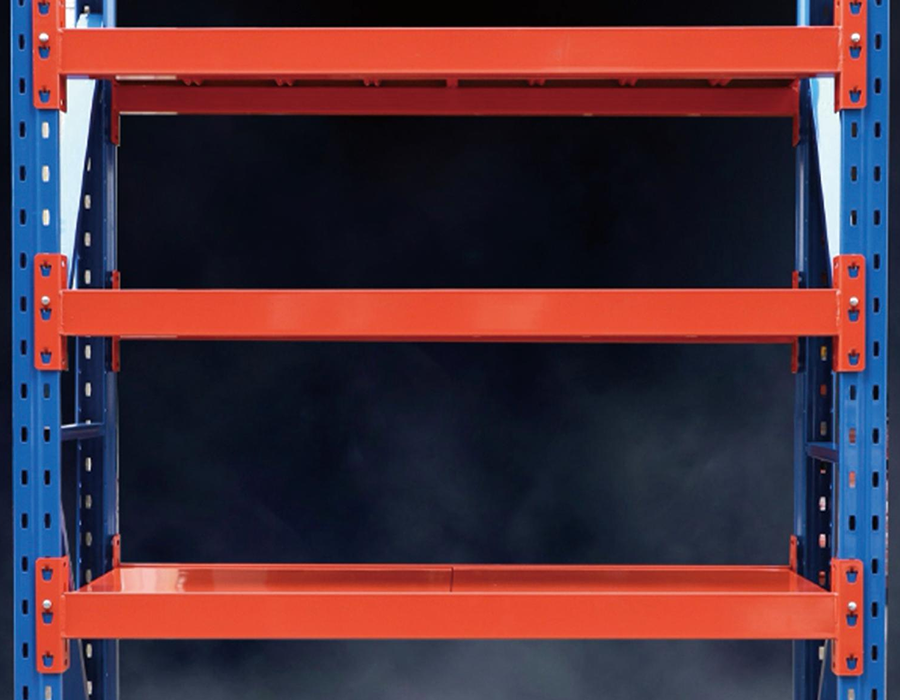

ทำความเข้าใจเกี่ยวกับตัวเชื่อมต่อแบบรีเวทกับแบบคลิป: เป็นมากกว่าตัวเลือกในการยึด

ระบบชั้นวางแบบไม่ใช้สลักสำหรับงานเบาใช้ตัวเชื่อมต่อหลักหนึ่งในสองประเภท: แบบหมุดย้ำ (แถบเจาะ) และแบบคลิปหรือตะขอ การตั้งค่าการออกแบบเหล่านี้ไม่สามารถใช้แทนกันได้ เนื่องจากสะท้อนถึงปรัชญาโครงสร้างที่แตกต่างกัน และมีผลกระทบที่แท้จริงต่อการติดตั้ง การกำหนดค่าใหม่ และการต้านทานแผ่นดินไหวหรือการสั่นสะเทือน

• ขั้วต่อแบบรีเวทจะล็อคลำแสงเข้ากับรูเจาะในเสาตั้งตรง ทนทานต่อแรงดึงในแนวนอนได้ดีและเป็นที่ต้องการในสภาพแวดล้อมที่มีรถยกอยู่ใกล้ๆ หรือมีแรงสั่นสะเทือนของพื้น แต่ต้องใช้ค้อนสำหรับปรับความสูง และไม่ยอมให้มีการกำหนดค่าใหม่บ่อยครั้ง
• ขั้วต่อแบบคลิป/ขอเกี่ยววางอยู่ในแนวตั้งแบบมีรู และสามารถเปลี่ยนตำแหน่งได้ด้วยมือภายในไม่กี่วินาที ให้ความยืดหยุ่นที่ดีเยี่ยมสำหรับสภาพแวดล้อมสินค้าคงคลังแบบไดนามิก แต่ไวต่อแรงยกมากกว่า ซึ่งหมายความว่าการกระแทกขึ้นด้านบนโดยไม่ได้ตั้งใจจากด้านล่างอาจทำให้ลำแสงหลุดออกได้หากความลึกของคลิปตื้น

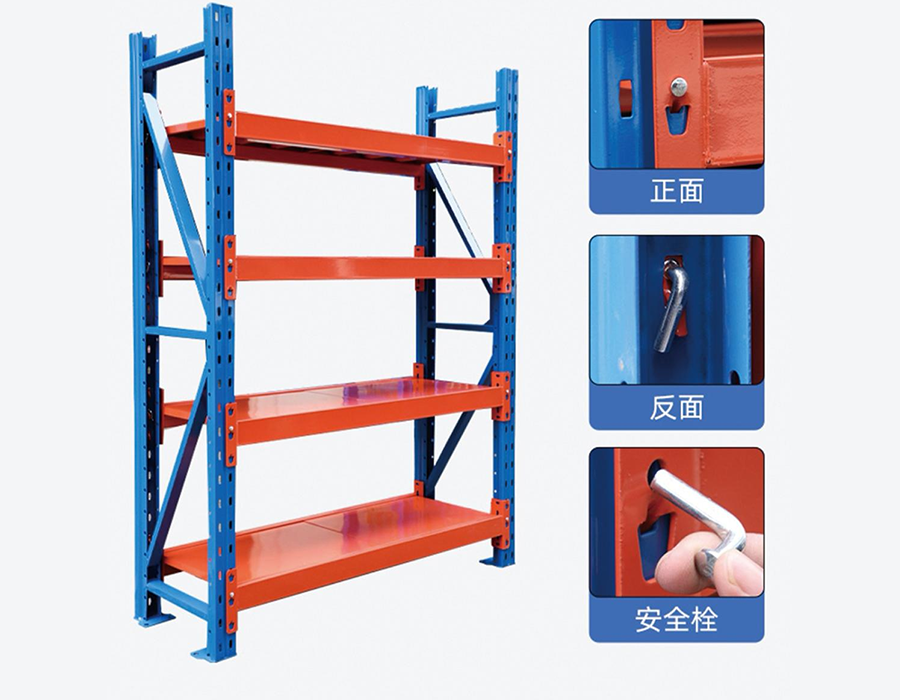

• ระบบไฮบริดบางระบบใช้การเชื่อมต่อหลักแบบคลิปอินกับหมุดล็อคนิรภัยตัวที่สองที่ล็อคเข้าที่หลังเบาะนั่ง นี่เป็นมาตรฐานที่เพิ่มขึ้นสำหรับชั้นวางสินค้าอุตสาหกรรมเบาที่ใช้งานในคลังสินค้าอัตโนมัติหรือกึ่งอัตโนมัติ ซึ่งการแทนที่ลำแสงอาจเป็นหายนะ

เมื่อประเมินระบบ ให้ตรวจสอบความลึกของการเชื่อมต่อของตัวเชื่อมต่อและการมีอยู่ของกลไกการยึดสำรองก่อนตัดสินใจซื้อตามราคาเพียงอย่างเดียว

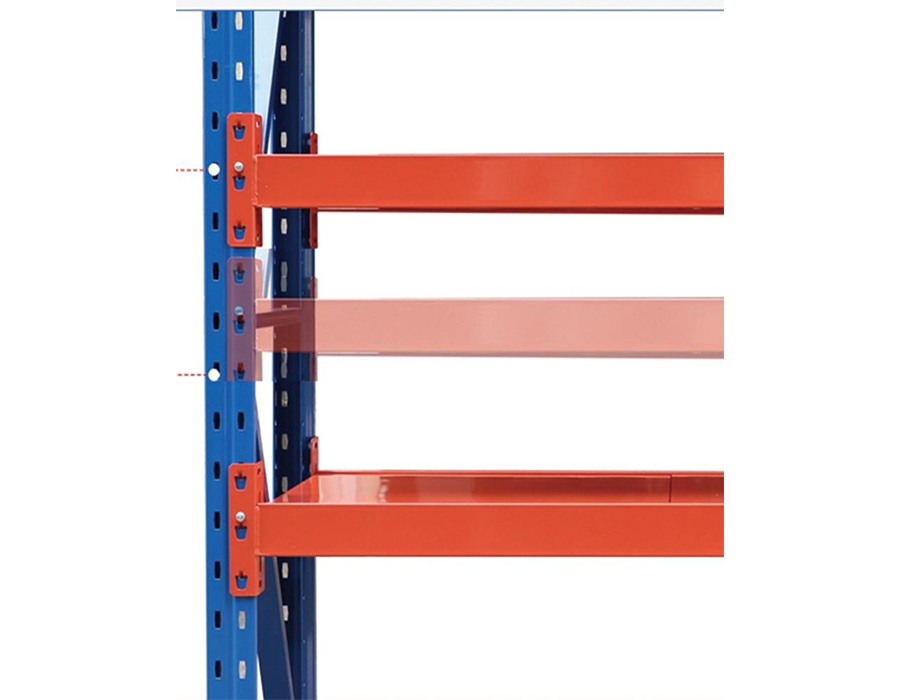

การปรับระยะห่างของคอลัมน์และความสูงของชั้นวาง: สิ่งที่แผ่นข้อมูลจำเพาะไม่ได้บอกคุณ

ผลิตภัณฑ์ชั้นวางแบบไม่มีสลักส่วนใหญ่โฆษณาว่า "ความสามารถในการปรับระดับระยะพิทช์ 25 มม." แต่ตัวเลขนี้เป็นเพียงส่วนหนึ่งของเรื่องราวเท่านั้น ช่วงการปรับที่ใช้งานได้ถูกจำกัดโดยระยะห่างระหว่างด้านบนของลำแสงและด้านล่างของชั้นวางด้านบน ซึ่งหมายความว่าในทางปฏิบัติ ความละเอียดของระยะพิตช์มีความสำคัญมากที่สุดในโซนตรงกลางของการวิ่ง ไม่ใช่ที่ด้านบนหรือด้านล่างซึ่งมีข้อจำกัดทางโครงสร้างคงที่ครอบงำ

ปัญหาในทางปฏิบัติที่เกิดขึ้นในคลังสินค้าแบบผสม SKU คือ "กับดักครึ่งระดับ": เมื่อผู้หยิบต้องการจัดเก็บสินค้าที่มีความสูง 210 มม. แต่ระยะพิทช์ที่มีอยู่กระโดดจาก 200 มม. เป็น 225 มม. พื้นที่ว่างเพิ่มเติม 25 มม. ต่อชั้นวางจะสะสมทั่วทั้งระบบ 20 ช่อง 5 ชั้น ส่งผลให้สูญเสียพื้นที่จัดเก็บแนวตั้งที่ใช้งานได้อย่างมีนัยสำคัญ สิ่งอำนวยความสะดวกที่ดำเนินการตรวจสอบความสูงของ SKU ที่เหมาะสมก่อนการติดตั้งชั้นวางเป็นประจำจะบรรลุการใช้งานในแนวตั้งได้ดีกว่า 15–25% เมื่อเทียบกับที่ใช้การกำหนดค่าเริ่มต้น

เราออกแบบคอลัมน์แนวตั้งของเราด้วยระยะพิทช์ 50 มม. ที่สอดคล้องกันในการกำหนดค่ามาตรฐาน และลูกค้าที่ทำงานร่วมกับทีมเทคนิคของเราในการปรับแต่งโครงการสามารถขอคอลัมน์พิทช์ 25 มม. สำหรับสภาพแวดล้อมสินค้าคงคลังที่มีความสูงแบบผสม ซึ่งเป็นรายละเอียดที่จ่ายเองอย่างรวดเร็วในสถานการณ์พื้นที่จัดเก็บหนาแน่น

ตัวเลือกการรักษาพื้นผิวและความแตกต่างด้านประสิทธิภาพในโลกแห่งความเป็นจริง

ชั้นวางแบบไม่ใช้สลักมีให้เลือกหลายแบบ และตัวเลือกนี้มีผลโดยตรงต่ออายุการใช้งาน ความสามารถในการรับน้ำหนัก (เนื่องจากความหนาของชั้นเคลือบ) และความเหมาะสมด้านสิ่งแวดล้อม

ข้อผิดพลาดทั่วไปคือการระบุชั้นวางเคลือบสังกะสีด้วยไฟฟ้าสำหรับสถานที่ที่มีการล้างพื้นเป็นประจำหรือใกล้กับประตูท่าเรือสำหรับขนสินค้า ชั้นสังกะสีบางๆ จะอิ่มตัวอย่างรวดเร็วเมื่อสัมผัสกับความชื้นซ้ำๆ และสนิมที่มองเห็นได้จะปรากฏขึ้นภายใน 12–18 เดือน ซึ่งมักจะทำให้การเรียกร้องการรับประกันเป็นโมฆะหากไม่ปฏิบัติตามข้อกำหนดด้านความชื้น สายการผลิตมาตรฐานของ Huijian ใช้การเคลือบผงอิพ็อกซีที่ความหนา 60–80 µm เป็นพื้นฐาน โดยมีตัวเลือกการชุบสังกะสีแบบจุ่มร้อนสำหรับลูกค้าในการแปรรูปอาหาร ห่วงโซ่ความเย็น หรือสภาพแวดล้อมการขนส่งชายฝั่ง

ข้อกำหนดจุดยึดพื้นสำหรับชั้นวางแบบอิสระและแบบยึดผนัง

ชั้นวางแบบไม่มีสลักสำหรับงานเบาสำหรับงานอุตสาหกรรม มักถูกใช้งานในลักษณะวิ่งอิสระโดยไม่มีการยึดพื้น — ซึ่งเป็นไปตามข้อกำหนดในสภาพแวดล้อมที่มีความเสี่ยงต่ำจำนวนมาก แต่กลายเป็นความรับผิดในสภาพแวดล้อมอื่นๆ เมทริกซ์การตัดสินใจมีความละเอียดอ่อนมากกว่าการตรวจสอบว่าการแบ่งเขตแผ่นดินไหวต้องใช้จุดยึดหรือไม่

เมื่อการยึดไม่สามารถต่อรองได้

ชั้นวางที่มีความสูงเกิน 2.4 ม. หรือมีอัตราส่วนความสูงต่อความลึกสูงกว่า 6:1 มักมีแนวโน้มที่จะพลิกคว่ำภายใต้การรับน้ำหนักที่ผิดปกติ ซึ่งเป็นสถานการณ์ที่เกิดขึ้นเมื่อผู้หยิบยกโหลดด้านหนึ่งของช่องก่อนอีกด้านหนึ่งอย่างสม่ำเสมอ ฟิสิกส์ที่นี่ตรงไปตรงมา: หน่วยสูง 2.4 ม. และมีความลึก 400 มม. มีโมเมนต์การพลิกคว่ำที่สามารถรับน้ำหนักเกิน 30 กก. ที่วางไว้ที่ขอบชั้นบนสุดด้านหนึ่งได้

ข้อควรพิจารณาแบบ Wall-Tie

สายรัดติดผนังเป็นทางเลือกทั่วไปในการยึดพื้นเมื่อพื้นผิวพื้นไม่เหมาะสมสำหรับการเจาะ (เช่น พื้นทางเข้าแบบยก พื้นผิวเคลือบเมมเบรน) อย่างไรก็ตาม การผูกผนังจะมีผลก็ต่อเมื่อตัวผนังมีโครงสร้างเพียงพอเท่านั้น ฉากกั้น drywall แบบผิวเดียวไม่ใช่จุดยึดที่ถูกต้องสำหรับชั้นวางที่มีการโหลดจำนวนมาก วิศวกรที่ระบุความสัมพันธ์ของผนังควรตรวจสอบการก่อสร้างผนัง และใช้พุกโพรงหรือสลักเกลียวที่เหมาะสม ในกรณีที่ระยะห่างของสตั๊ดอนุญาต

ตีนผีปรับระดับพื้นและบทบาทการขนถ่ายน้ำหนัก

เสาชั้นวางแบบไม่ใช้สลักหลายรุ่นมีขาปรับระดับแบบปรับได้เป็นคุณสมบัติมาตรฐาน นอกเหนือจากการปรับระดับพื้นที่ไม่เรียบแล้ว เท้าเหล่านี้ยังมีบทบาทสำคัญในการถ่ายเทน้ำหนัก โดยจะกระจายน้ำหนักของจุดตั้งตรงไปยังพื้นที่สัมผัสที่ใหญ่ขึ้น ช่วยป้องกันการรวมตัวของแรงเค้นบนพื้นนุ่มหรือพื้นผิวเคลือบ สำหรับการเก็บเข้าลิ้นชักบนพื้นคลังสินค้าเคลือบอีพ็อกซี่ การระบุขาตั้งให้มีพื้นที่แผ่นฐานขั้นต่ำ 50 ซม.² เป็นแนวทางปฏิบัติเพื่อหลีกเลี่ยงความเสียหายของการเคลือบภายใต้การบรรทุกหนัก

การรวมอุปกรณ์เสริม: เหนือกว่าดาดฟ้าชั้นวางขั้นพื้นฐาน

ระบบชั้นวางแบบไม่ใช้สลักที่ระบุอย่างดีนั้นไม่ค่อยมีเพียงแค่เสาตั้งและพื้นเรียบเท่านั้น ระบบนิเวศของอุปกรณ์เสริมช่วยขยายอรรถประโยชน์ในการใช้งานได้อย่างมาก และควรได้รับการประเมินในระหว่างขั้นตอนข้อกำหนดเบื้องต้น แทนที่จะติดตั้งเพิ่มเติมในภายหลัง เนื่องจากความเข้ากันได้ของช่องตรงจะแตกต่างกันไประหว่างผู้ผลิตและแบรนด์ที่ผสมกันมักจะสร้างปัญหาในการติดตั้ง

• วงเวียนและพาร์ทิชัน: ตัวแบ่งแนวตั้งที่เจาะเข้าไปในชั้นวางช่วยให้สามารถแบ่งส่วนแนวนอนของช่องเป็นหน้าหยิบได้ สำหรับการจัดเก็บชิ้นส่วนขนาดเล็ก วิธีนี้จะประหยัดพื้นที่มากกว่าการใช้ถังแยก ตรวจสอบว่าตัวกั้นติดกับคานหรือกระดาน — ตัวกั้นแบบติดคานมีความเสถียรมากกว่า แต่จำกัดการวางตำแหน่งดาดฟ้า
• พื้นระเบียงลวดตาข่าย: ลวดตาข่ายเป็นทางเลือกแทนพื้นเหล็กแข็ง ช่วยลดการสะสมของฝุ่น ช่วยให้น้ำของสปริงเกอร์ไหลผ่านได้ (สำคัญสำหรับการปฏิบัติตามข้อกำหนดในการระงับอัคคีภัย) และปรับปรุงการมองเห็นสิ่งของที่เก็บไว้ โดยทั่วไปการให้คะแนนการรับน้ำหนักสำหรับตะแกรงลวดจะต่ำกว่าพื้นแข็งเทียบเท่ากันที่เกจเดียวกัน 10–15%
• ที่ยึดป้ายและรางถังขยะ: ช่องฉลากที่ขอบด้านหน้าที่ติดเข้ากับขอบลำแสงหรือขอบชั้นวาง ช่วยให้การติดฉลาก SKU ปราศจากกาวตกค้าง สำหรับการดำเนินการที่เปลี่ยนไปใช้การสแกนบาร์โค้ดหรือ RFID ให้ตรวจสอบว่าความลึกของตัวยึดฉลากรองรับรูปแบบแท็กที่เลือกก่อนการติดตั้งจำนวนมาก
• ตัวเว้นระยะแถวและตัวเชื่อมต่อด้านหลัง: การกำหนดค่าสองแถวโดยใช้เสาที่ใช้ร่วมกันช่วยปรับปรุงประสิทธิภาพพื้นที่ได้ประมาณ 30% เมื่อเทียบกับการวิ่งแถวเดี่ยวอิสระสองครั้ง เสาตั้งที่ใช้ร่วมกันต้องได้รับการจัดอันดับสำหรับน้ำหนักรวมของทั้งสองแถว ซึ่งเป็นข้อกำหนดที่มักถูกมองข้ามเมื่อเปลี่ยนชั้นวางที่มีอยู่ให้เป็นเค้าโครงสองแถว

ที่ Huijian เราจัดเตรียมเอกสารความเข้ากันได้ของอุปกรณ์เสริมฉบับสมบูรณ์ในกลุ่มผลิตภัณฑ์ชั้นวางต่างๆ ของเรา เพื่อให้ลูกค้าสามารถวางแผนการกำหนดค่าแบบรวมได้ตั้งแต่เริ่มต้น แทนที่จะค้นหาข้อจำกัดด้านอุปกรณ์ระหว่างการติดตั้ง

มาตรฐานการโก่งตัวของดาดฟ้าและวิธีการประเมิน

การโก่งตัว — ส่วนโค้งแนวตั้งของคานชั้นวางที่รับน้ำหนักหรือแผงดาดฟ้า — เป็นหนึ่งในตัวบ่งชี้คุณภาพการเก็บเข้าลิ้นชักที่บอกได้มากที่สุด แต่ก็ไม่ค่อยมีการเปิดเผยอย่างเด่นชัดในข้อมูลจำเพาะของผลิตภัณฑ์ มาตรฐานอ้างอิงทางอุตสาหกรรมสำหรับการโก่งตัวที่ยอมรับได้ในชั้นวางคลังสินค้าคือ L/180 โดยที่ L คือช่วงช่วงเป็นมิลลิเมตร สำหรับช่วง 900 มม. อนุญาตให้มีการโก่งจุดกึ่งกลางสูงสุด 5 มม. ภายใต้โหลดพิกัดเต็ม สำหรับช่วง 1200 มม. อัตราส่วนเดียวกันคือ 6.67 มม.

เหตุใดเรื่องนี้จึงมีความสำคัญในทางปฏิบัติ? การโก่งตัวที่มากเกินไปทำให้เกิดปัญหาการเรียงซ้อนหลายประการ: ชั้นวางที่โน้มตัวสิ่งของไปตรงกลาง ทำให้เกิดสภาพการซ้อนที่ไม่เสถียร ในระบบหลายชั้น การโก่งตัวใต้ชั้นบนสามารถบีบอัดระยะห่างในแนวตั้งให้ต่ำกว่าค่าที่กำหนด และรอบการขนถ่ายซ้ำๆ บนชั้นวางซึ่งถึงขีดจำกัดการโก่งตัวอย่างสม่ำเสมอ จะช่วยเร่งความล้าของโลหะที่จุดเชื่อมต่อระหว่างคานถึงตั้งตรง เมื่อประเมินราคาสำหรับชั้นวาง การสอบถามซัพพลายเออร์เกี่ยวกับค่าการโก่งตัวที่ทดสอบแล้วที่พิกัดโหลด 100% ไม่ใช่แค่พิกัดโหลดเท่านั้น เผยให้เห็นถึงคุณภาพที่แท้จริงมากกว่าการเปรียบเทียบราคาเพียงอย่างเดียว
