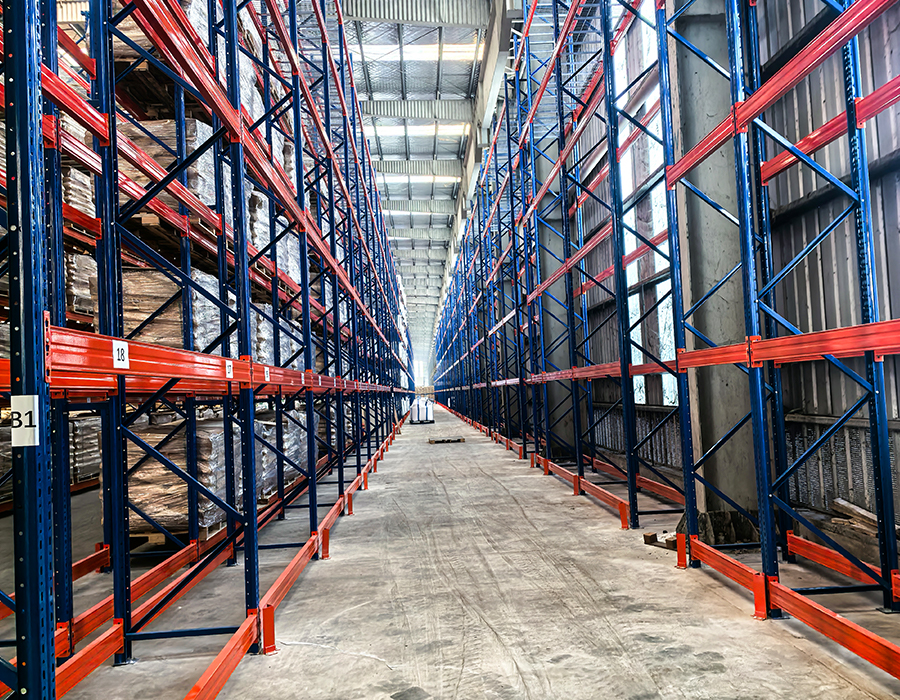

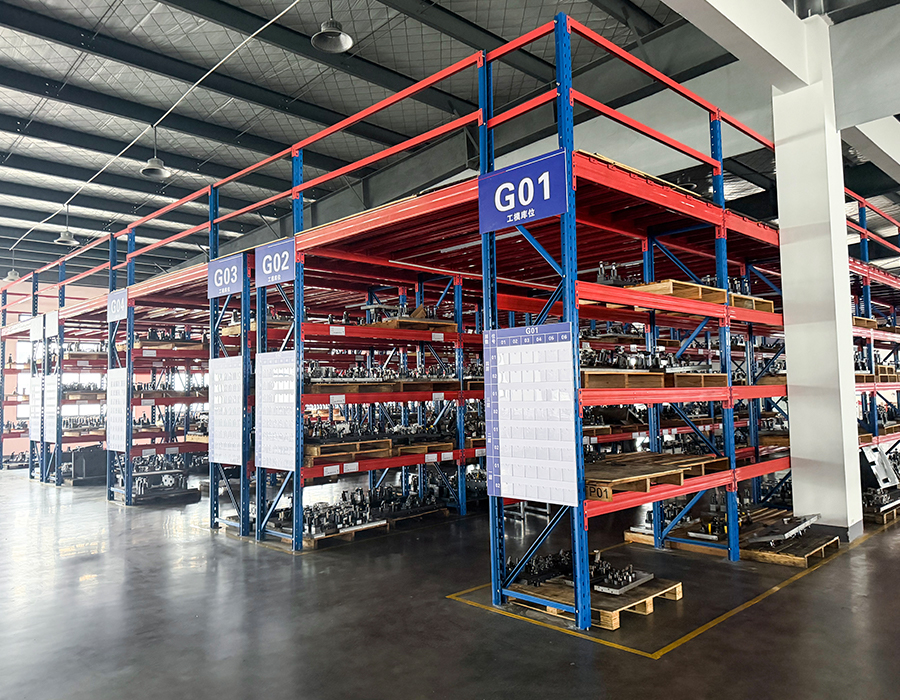

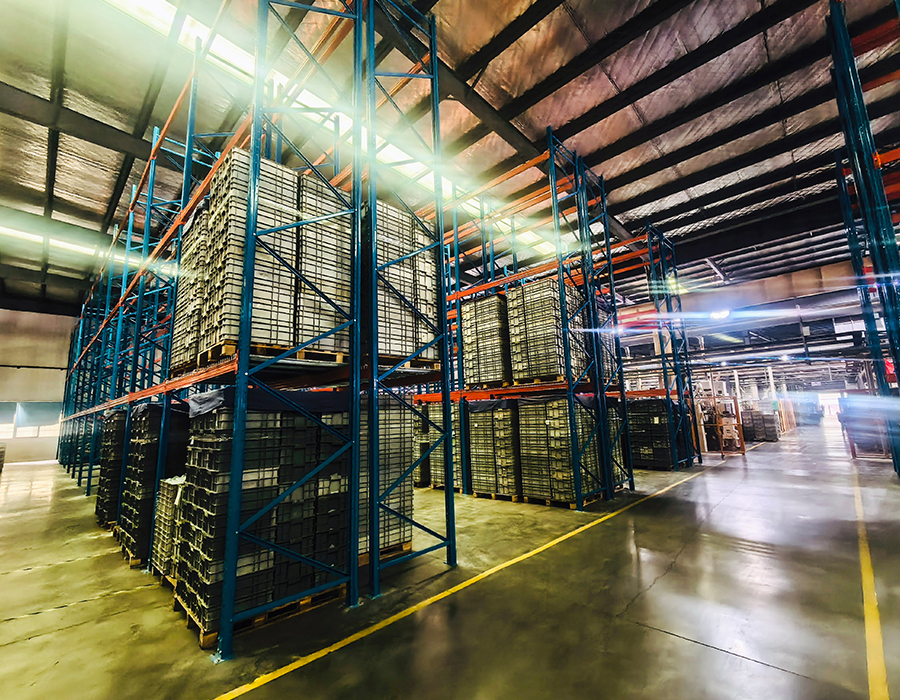

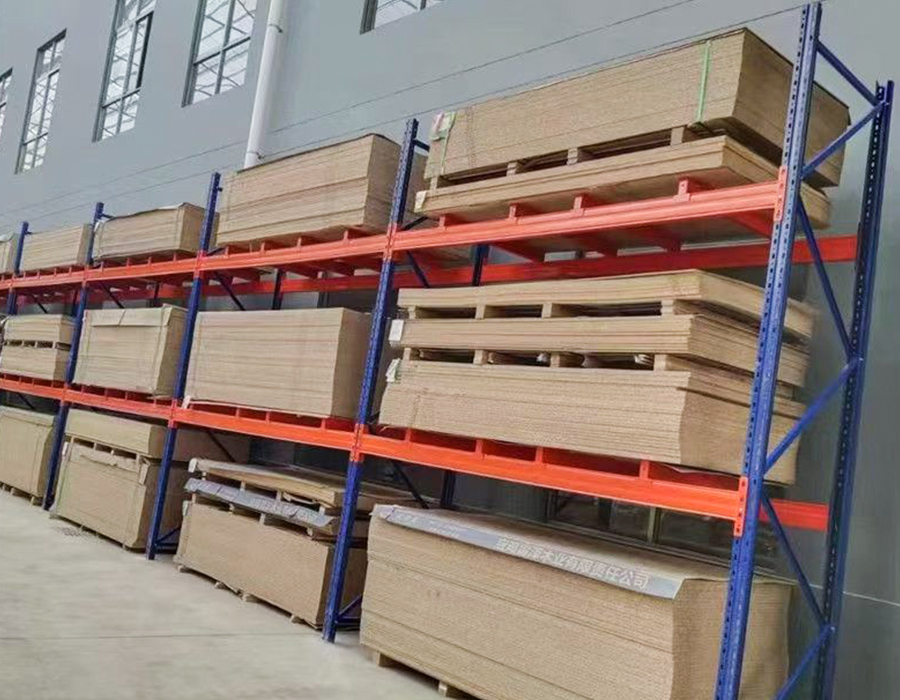

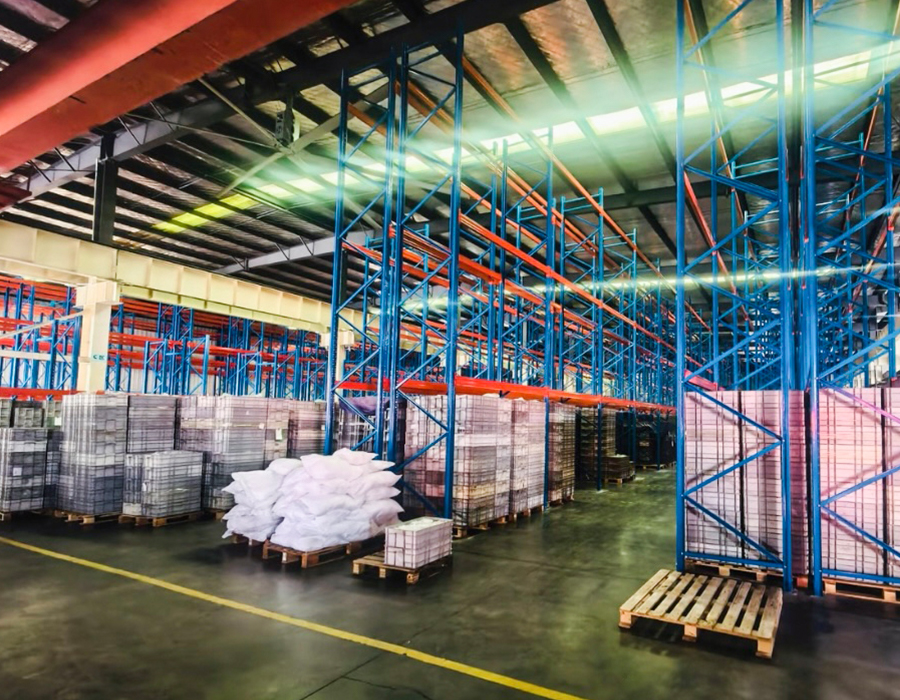

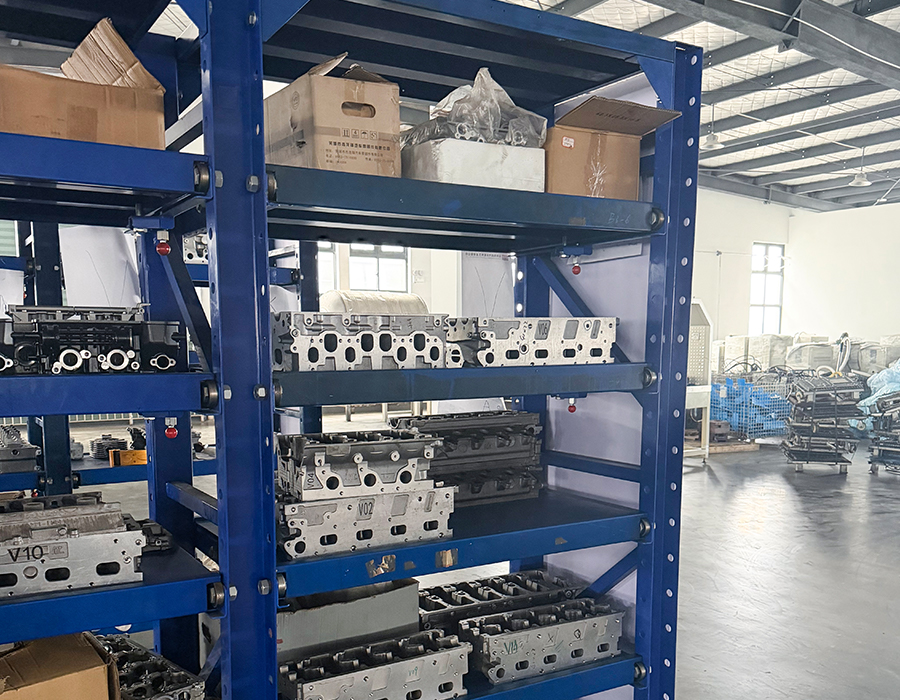

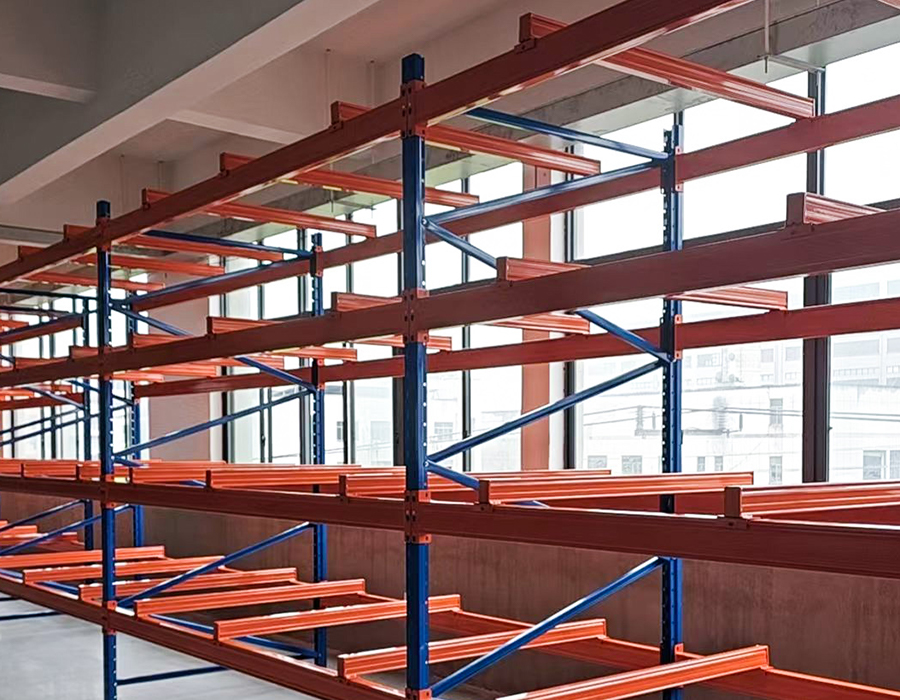

ชั้นวางของสำหรับงานหนัก (>800 กก./ชั้น)

เหตุใดเรขาคณิตของตัวเชื่อมต่อ Rivet จึงเป็นตัวแปรที่กำหนดในประสิทธิภาพการเก็บเข้าลิ้นชักแบบไร้สลัก

ชื่อ "boltless shelving" ดึงดูดความสนใจไปยังสิ่งที่ไม่มีอยู่ — ตัวยึด — แต่เนื้อหาทางวิศวกรรมของระบบการเก็บเข้าลิ้นชักแบบ boltless สำหรับงานหนักนั้นอยู่ที่สิ่งที่มาแทนที่โดยสิ้นเชิง นั่นคือ ขั้วต่อหมุดย้ำ หรือที่เรียกว่าคลิป แถบ หรือการเชื่อมต่อแบบหยดน้ำ ขึ้นอยู่กับตระกูลการออกแบบ ขั้วต่อนี้เป็นแถบเหล็กขึ้นรูปเย็นที่ปลายคานซึ่งมีรูปแบบช่องเจาะในเสาตั้งตรง โดยล็อคภายใต้โหลดโดยไม่ต้องใช้ตัวยึดเชิงกล รูปทรงของส่วนเชื่อมต่อนี้ — รูปร่างแท็บ ขนาดช่อง มุมในการสอดแท็บ และความลึกของบ่าล็อคด้านหลังช่อง — ไม่เพียงแต่กำหนดความสามารถในการรับน้ำหนักคงที่เท่านั้น แต่ยังกำหนดความต้านทานต่อความเมื่อยล้า ความง่ายในการถอดประกอบ และความน่าเชื่อถือในการเชื่อมต่อระยะยาวของทั้งระบบ

ตระกูลตัวเชื่อมต่อที่ใช้กันอย่างแพร่หลายที่สุดจะใช้ช่องรูปหยดน้ำในคอลัมน์จับคู่กับแถบขอเกี่ยวที่ขึ้นรูปบนคาน เมื่อคานถูกยกขึ้นเล็กน้อยหลังจากการสอดเข้าไป ไหล่ล็อคบนแท็บจะตกลงไปด้านหลังขอบร่อง เพื่อป้องกันการหลุดออกภายใต้ภาระในแนวตั้ง สิ่งที่ทำให้ตัวเชื่อมต่อคุณภาพสูงแตกต่างจากตัวเชื่อมต่อส่วนขอบในการออกแบบนี้คือความแม่นยำเชิงมิติของการเชื่อมต่อแบบตะขอถึงไหล่: ความลึกของไหล่ 3–4 มม. ให้การล็อคที่เชื่อถือได้พร้อมความต้านทานการดึงออกที่มีความหมาย ความลึกของบ่า 1–2 มม. ซึ่งสามารถทำได้ผ่านการขึ้นรูปที่แม่นยำน้อยกว่า ช่วยให้การเชื่อมต่อหลุดออกภายใต้การสั่นสะเทือนหรือการโหลดแรงกระแทกขึ้น — โหมดความล้มเหลวที่มองเห็นได้เหมือนกันกับการเชื่อมต่อที่ประกอบอย่างถูกต้องจนกระทั่งลำแสงลดลง ผู้ซื้อไม่สามารถประเมินมิตินี้ได้หากไม่มีการถอดแยกชิ้นส่วนและการวัด ซึ่งเป็นเหตุผลว่าทำไมใบรับรองวัสดุและรายงานการตรวจสอบขนาดจากผู้ผลิตจึงมีน้ำหนักมากกว่าการตรวจสอบด้วยสายตาของการประกอบที่เสร็จแล้ว

พารามิเตอร์ที่สำคัญตัวที่สองคือจำนวนแท็บตัวเชื่อมต่อต่อปลายลำแสง การเชื่อมต่อแบบแท็บเดี่ยวนั้นเพียงพอสำหรับการเก็บเข้าลิ้นชักแบบเบา แต่ให้ระดับความอิสระในการหมุน โดยลำแสงสามารถบิดไปรอบจุดเชื่อมต่อจุดเดียวภายใต้การโหลดที่ผิดปกติ ชั้นวางแบบไม่มีสลักสำหรับงานหนัก ภายใต้การรับน้ำหนักทางอุตสาหกรรมต้องมีแถบอย่างน้อยสองแถบต่อปลายลำแสง โดยเว้นระยะห่างในแนวตั้งเพื่อลดการหมุนของลำแสงและกระจายแรงเฉือนไปยังจุดเชื่อมต่อสองจุด การออกแบบสำหรับงานหนักบางแบบใช้แถบสามหรือสี่แถบต่อปลาย ซึ่งช่วยลดความเครียดของตัวเชื่อมต่อต่อแถบ และเพิ่มความต้านทานต่อการโหลดแบบไดนามิกจากสิ่งของที่วางอย่างแรงหรือจากอุปกรณ์ส่งแรงสั่นสะเทือนในบริเวณใกล้เคียง

รูปแบบการเจาะเสาตั้งตรง: ผลกระทบเชิงโครงสร้างนอกเหนือจากการปรับความสูงของชั้นวาง

ช่องเจาะหรือรูปแบบรูในคอลัมน์ตั้งตรงของชั้นวางแบบไม่ใช้สลักได้รับการออกแบบมาเพื่อให้สามารถปรับความสูงของชั้นวางโดยเพิ่มทีละคงที่ โดยทั่วไปคือระยะพิทช์ 25 มม. 38 มม. หรือ 50 มม. ขึ้นอยู่กับระบบ ผู้ใช้ส่วนใหญ่เข้าใจวัตถุประสงค์การทำงานนี้ สิ่งที่ไม่ค่อยมีใครรู้จักก็คือ รูปแบบการเจาะมีผลกระทบโดยตรงและมีนัยสำคัญต่อพื้นที่หน้าตัดสุทธิของเสาตั้งตรง และส่งผลต่อความสามารถในการรับน้ำหนักอัดและความต้านทานการโก่งงอเฉพาะจุด ซึ่งเป็นพารามิเตอร์ที่กำหนดน้ำหนักในแนวตั้งที่ปลอดภัยสูงสุดและขีดจำกัดความสูงในทางปฏิบัติของระบบชั้นวาง

ช่องเจาะแต่ละช่องจะดึงเหล็กออกจากหน้าตัดตั้งตรงที่ตำแหน่งนั้น ในคอลัมน์ที่มีรูพรุนอย่างมาก — โดยที่ช่องมีระยะห่างกันอย่างใกล้ชิดที่ระยะพิทช์ 25 มม. โดยมีวัสดุแผ่นน้อยที่สุดระหว่างช่องที่ต่อเนื่องกัน — ส่วนสุทธิของกลุ่มช่องใดๆ สามารถลดลงได้ 25–40% เมื่อเทียบกับส่วนรวมของโปรไฟล์คอลัมน์ การลดลงนี้จะลดโมเมนต์ความเฉื่อยของคอลัมน์และรัศมีของการหมุนที่หน้าตัดนั้นโดยตรง ทำให้เป็นตำแหน่งที่สำคัญสำหรับการเริ่มต้นการโก่งเฉพาะจุดภายใต้การบีบอัดตามแนวแกน ผู้ผลิตผู้ออกแบบ ชั้นวางแบบไม่มีสลักสำหรับงานหนักทางอุตสาหกรรม สำหรับการรับน้ำหนักแนวตั้งที่สูงอย่างแท้จริงจะพิจารณาถึงการลดส่วนสุทธิในการคำนวณความจุของคอลัมน์ ผู้ที่ใช้คุณสมบัติส่วนรวมตลอดทั้งตารางกำลังการผลิตที่ไม่อนุรักษ์นิยมโดยมีระยะขอบที่สำคัญสำหรับโปรไฟล์ที่มีรูพรุนมาก

ผลที่ตามมาในทางปฏิบัติสำหรับผู้ซื้อคือตารางความจุคอลัมน์จากผู้ผลิตหลายรายไม่สามารถเปรียบเทียบได้โดยตรง เว้นแต่จะทราบรูปแบบการเจาะและการลดส่วนสุทธิสำหรับแต่ละรายการ เสาหนา 2.0 มม. ที่มีระยะพิทช์ 25 มม. อาจมีความสามารถในการตั้งตรงที่มีประสิทธิภาพต่ำกว่าเสาหนา 1.8 มม. ที่มีระยะพิทช์ 50 มม. และส่วนตาข่ายที่ดีกว่า แม้ว่าจะใช้วัสดุที่หนากว่าก็ตาม เมื่อประเมินชั้นวางแบบไม่ใช้สลักสำหรับงานหนักทางอุตสาหกรรมสำหรับการใช้งานที่เข้าใกล้ความจุตั้งตรงที่กำหนด การขอค่าสัมประสิทธิ์ส่วนสุทธิ — อัตราส่วนของสุทธิต่อพื้นที่หน้าตัดรวมที่กลุ่มช่องควบคุม — ให้พื้นฐานที่มีความหมายสำหรับการเปรียบเทียบที่ความหนาของคอลัมน์ที่ระบุเพียงอย่างเดียวไม่มี

การควบคุมการโก่งตัวของแผงชั้นวาง: แนวทางการออกแบบและการแลกเปลี่ยนความสามารถในการรับน้ำหนัก

การโก่งตัวของแผงชั้นวางภายใต้น้ำหนักบรรทุกเป็นพฤติกรรมเชิงโครงสร้างที่มองเห็นได้มากที่สุดในชั้นวางแบบไม่ใช้สลักเกลียวสำหรับงานหนัก และเป็นพารามิเตอร์ที่ผู้ใช้สังเกตเห็นโดยตรงมากที่สุด — ชั้นวางที่หย่อนคล้อยอย่างเห็นได้ชัดส่งสัญญาณถึงการบรรทุกเกินพิกัดหรือการออกแบบแผงที่ไม่เพียงพอ แม้แต่กับผู้สังเกตการณ์ที่ไม่ใช่ด้านเทคนิคก็ตาม อย่างไรก็ตาม การจัดการการโก่งตัวให้อยู่ภายในขีดจำกัดที่ยอมรับได้นั้นจำเป็นต้องใช้วิธีการออกแบบที่แตกต่างกัน ขึ้นอยู่กับช่วงชั้นวาง ขนาดน้ำหนักบรรทุก และข้อกังวลหลักคือความเพียงพอของโครงสร้างหรือลักษณะความสามารถในการให้บริการหรือไม่ และแต่ละวิธีเกี่ยวข้องกับการแลกเปลี่ยนน้ำหนักวัสดุ ต้นทุน และความสามารถในการรับน้ำหนักโดยเฉพาะ

ความหนาของแผงเพิ่มขึ้น

วิธีการลดการโก่งตัวที่ง่ายที่สุดคือการเพิ่มความหนาของแผ่นเหล็กของแผงชั้นวาง การโก่งตัวภายใต้ภาระที่กระจายสม่ำเสมอจะแปรผกผันกับลูกบาศก์ของความหนาของแผงสำหรับการดัดแผ่นแบน — ความหนาที่เพิ่มขึ้นสองเท่าจาก 1.0 มม. เป็น 2.0 มม. ช่วยลดการโก่งตัวลงเหลือหนึ่งในแปด ซึ่งเป็นการปรับปรุงอย่างมาก อย่างไรก็ตาม แผงเพลทที่สูงกว่า 2.0 มม. จะมีน้ำหนักมากเมื่อเทียบกับความสามารถในการรับน้ำหนักที่เพิ่มขึ้น และน้ำหนักของแผงเองก็เริ่มใช้ส่วนที่สำคัญของความจุชั้นวางที่กำหนด สำหรับช่วงที่สูงกว่า 1,500 มม. ภายใต้งานหนัก การใช้แผ่นเรียบเพียงอย่างเดียวก็ไม่ค่อยเป็นวิธีการแก้ปัญหาที่มีประสิทธิภาพสูงสุด

ซี่โครงและลอนขึ้นรูปเย็น

การนำซี่โครงหรือลอนตามยาวมาสู่หน้าตัดของแผงชั้นวาง ซึ่งเกิดขึ้นระหว่างการขึ้นรูปม้วนหรือการกดเบรก จะแปลงแผ่นเรียบให้เป็นส่วนโครงสร้างที่มีประสิทธิภาพ โดยมีโมเมนต์ความเฉื่อยสูงกว่าความหนาของวัสดุฐานเพียงอย่างเดียวที่แนะนำอย่างมาก แผงกระดาษลูกฟูก 1.5 มม. มีประสิทธิภาพเหนือกว่าแผงแบน 2.5 มม. ในการโก่งตัวช่วงกลางสำหรับช่วงและน้ำหนักเท่ากัน โดยน้ำหนักแผงลดลงประมาณ 40% ข้อจำกัดด้านการทำงานคือพื้นผิวที่เป็นลอนหรือลูกฟูกไม่เรียบสม่ำเสมอ วัตถุที่มีพื้นที่ฐานเล็กอาจวางอยู่บนยอดสันเท่านั้น ทำให้เกิดความเค้นสัมผัสเฉพาะที่ และของเหลวหรืออนุภาคละเอียดสะสมในร่อง

คานแผงโครงสร้างพร้อมแผ่นพื้นแทรก

สำหรับรูปแบบการเก็บเข้าลิ้นชักแบบไม่ใช้สลักเกลียวสำหรับงานหนักในอุตสาหกรรมที่มีความจุสูงสุด ชั้นวางได้รับการออกแบบให้เป็นส่วนประกอบแบบประกอบ: คานโครงสร้างที่ทอดระหว่างเสารองรับแผงเสริมที่แยกออกมาซึ่งทอดระหว่างคานที่อยู่ติดกันเท่านั้น โดยไม่ข้ามความกว้างของชั้นวางทั้งหมด วิธีการนี้ช่วยให้ความลึกของลำแสง — และความต้านทานการดัดงอ — ได้รับการปรับให้เหมาะสมโดยไม่ขึ้นอยู่กับความหนาของแผงกระดาน ทำให้สามารถรับน้ำหนักได้มากพร้อมการควบคุมการโก่งตัว โดยไม่ต้องรับน้ำหนักของแผ่นเสาหินที่ทอดเต็มความกว้าง ข้อเสียคือความซับซ้อนในการประกอบและความต้องการโปรไฟล์ชั้นวางที่ลึกกว่าซึ่งอาจลดจำนวนระดับชั้นวางที่ทำได้ภายในความสูงของช่องคงที่

การออกแบบประกบกันของเสาในหน่วยเก็บเข้าลิ้นชักแบบไร้สลักสำหรับอุตสาหกรรมทรงสูง

ชั้นวางแบบไม่ใช้สลักสำหรับงานหนักทางอุตสาหกรรมที่ติดตั้งที่ความสูง 2.5 ม. ถึง 4 ม. หรือสูงกว่า ซึ่งพบได้ทั่วไปในการจัดเก็บชิ้นส่วนแบบช่องสูง โกดังชิ้นส่วนยานยนต์ และสิ่งอำนวยความสะดวกในการจัดเก็บเอกสารสำคัญ มักต้องใช้การต่อคอลัมน์ โดยที่ความยาวคอลัมน์ตั้งแต่สองคอลัมน์ขึ้นไปจะต่อกันในแนวตั้งเพื่อให้ได้ความสูงที่ต้องการ การเชื่อมต่อประกบเป็นรายละเอียดเชิงโครงสร้างที่สำคัญ ซึ่งมักถือเป็นข้อต่อทางกลธรรมดา แต่จริงๆ แล้วควบคุมลักษณะการโก่งงอของคอลัมน์ที่มีความสูงเต็มในลักษณะที่ไม่ได้สะท้อนให้เห็นในตารางโหลดที่เผยแพร่สำหรับการกำหนดค่าความสูงมาตรฐานเสมอไป

ข้อกำหนดเชิงโครงสร้างหลักของตัวต่อคอลัมน์คือ จะต้องถ่ายเทแรงอัดตามแนวแกนข้ามข้อต่อโดยไม่ทำให้เกิดจุดอ่อนเฉพาะที่ซึ่งทำให้เกิดการโก่งงอที่ตำแหน่งตัวต่อก่อนที่คอลัมน์โดยรวมจะถึงขีดความสามารถที่กำหนด การต่อทำได้โดยการแทรกส่วนคอลัมน์ที่สั้นกว่าไว้เหนือคอลัมน์ด้านล่างและอาศัยแรงเสียดทานหรือตัวยึดเดี่ยวผ่านผนังคอลัมน์ที่ทับซ้อนกัน ทำให้มีความต้านทานการโก่งงอที่ข้อต่อน้อยที่สุด โดยจะมีพฤติกรรมในเชิงโครงสร้างเหมือนกับการเชื่อมต่อแบบหมุดแทนที่จะเป็นคอลัมน์ต่อเนื่องแบบมีโมเมนต์ ช่วยลดความยาวการโก่งงอที่ควรวิเคราะห์คอลัมน์ลงครึ่งหนึ่งอย่างมีประสิทธิภาพ ความแตกต่างนี้มีความสำคัญเนื่องจากภาระการโก่งงอที่สำคัญของคอลัมน์ปลายหมุดคือหนึ่งในสี่ของคอลัมน์เดียวกันที่มีปลายคงที่ หมายความว่าการต่อรอยที่มีรายละเอียดไม่ถูกต้องสามารถลดความจุของคอลัมน์ที่มีประสิทธิผลลงได้ 50–75% ต่ำกว่าค่าที่ทำตารางสำหรับคอลัมน์ที่ไม่ได้ประกบกัน

การต่อคอลัมน์ที่ออกแบบอย่างถูกต้องสำหรับชั้นวางแบบไม่ใช้สลักสำหรับงานหนักใช้หนึ่งในสองวิธี: ปลอกหุ้มเหล็กภายในที่เติมเต็มทั้งสองส่วนของคอลัมน์ที่ข้อต่อ โดยให้การสนับสนุนด้านข้างอย่างต่อเนื่องผ่านโซนการประกบ และต้านทานแนวโน้มที่คอลัมน์ด้านบนจะโยกเมื่อเทียบกับส่วนล่างภายใต้ภาระเยื้องศูนย์ หรือรอยต่อแบบแผ่นและตัวยึดภายนอกที่โบลต์ผ่านหน้าเสาทั้งสองด้วยรูปทรงกลุ่มโบลต์ที่เพียงพอเพื่อพัฒนาความต้านทานโมเมนต์ที่ต้องการ วิธีการแทรกปลอกมีโครงสร้างที่เหนือกว่าสำหรับระบบแบบไม่ใช้สลักเนื่องจากไม่ต้องการตัวยึดเพิ่มเติมและจัดตำแหน่งโดยธรรมชาติในระหว่างการประกอบ แต่จำเป็นต้องประดิษฐ์ปลอกเพื่อให้มีความทนทานต่อมิติที่แน่น — ปลอกที่พอดีอย่างหลวมๆ ในส่วนของคอลัมน์ให้การยับยั้งด้านข้างเล็กน้อย และดำเนินการคล้ายกับข้อต่อที่มีแรงเสียดทานเท่านั้นที่ตั้งใจจะปรับปรุง ที่ Huijian โครงสร้างชั้นวางแบบไม่มีสลักเกลียวทรงสูงของเราได้รับการออกแบบด้วยขนาดการประกบปลอกที่ได้รับการตรวจสอบผ่านศูนย์ R&D ของเรา โดยเทียบกับการคำนวณการโก่งของคอลัมน์สำหรับความสูงและน้ำหนักแต่ละรายการรวมกัน โดยไม่ได้ใช้โดยทั่วไปกับกลุ่มผลิตภัณฑ์ต่างๆ

ข้อกำหนดการค้ำยันแผ่นดินไหวสำหรับชั้นวางแบบไม่ใช้สลักสำหรับอุตสาหกรรมในเขตความเสี่ยง

ระบบชั้นวางแบบไม่ใช้สลักสำหรับงานหนักทางอุตสาหกรรมที่ติดตั้งในภูมิภาคที่อาจเกิดแผ่นดินไหวจำเป็นต้องมีมาตรการค้ำยันด้านข้างเฉพาะซึ่งไม่ได้เป็นส่วนหนึ่งของโครงร่างผลิตภัณฑ์มาตรฐาน และมักถูกละเว้นแม้ในพื้นที่แผ่นดินไหวที่ได้รับการยอมรับ เมื่อชั้นวางถูกจัดซื้อผ่านการสั่งซื้อแค็ตตาล็อกมาตรฐาน แทนที่จะเป็นข้อกำหนดทางวิศวกรรม ผลที่ตามมาของการละเลยนี้อาจครอบคลุมตั้งแต่ผลิตภัณฑ์ร่วงหล่นและชั้นวางบนชั้นวาง (การบิดเบี้ยวด้านข้าง) ระหว่างเหตุการณ์แผ่นดินไหวระดับปานกลาง ไปจนถึงการพังทลายลงอย่างต่อเนื่องในเหตุการณ์ที่รุนแรง โดยมีผลกระทบต่อความปลอดภัยของบุคลากรและความต่อเนื่องของสิ่งอำนวยความสะดวกที่ขยายออกไปเกินกว่าต้นทุนการเปลี่ยนตัวชั้นวาง

ข้อกำหนดพื้นฐานของการออกแบบแผ่นดินไหวคือ ระบบชั้นวางจะต้องต้านทานแรงด้านข้างที่กระทำในแต่ละระดับชั้นวางตามสัดส่วนของน้ำหนักผลิตภัณฑ์ที่จัดเก็บในระดับนั้น โดยไม่ต้องเปลี่ยนคอลัมน์ของชั้นวางไปทางด้านข้างจนถึงจุดที่การเชื่อมต่อระหว่างคานกับคอลัมน์หลุดออก การเชื่อมต่อแบบไม่ใช้สลัก — โดยธรรมชาติแล้วอาศัยการล็อคแถบที่กระตุ้นด้วยแรงโน้มถ่วงมากกว่าการยึดด้วยกลไก — มีความเสี่ยงเป็นพิเศษที่จะถูกหลุดออกภายใต้ส่วนประกอบการเร่งความเร็วที่สูงขึ้นของแรงสั่นสะเทือนจากแผ่นดินไหว ซึ่งสามารถปลดลำแสงออกได้ชั่วขณะและปล่อยให้แท็บปลดล็อค ถ้ารูปทรงการเชื่อมต่อไม่ได้ให้การยึดเชิงบวกภายใต้การยก การออกแบบชั้นวางแบบไม่ใช้สลักเกลียวที่รับแรงสั่นสะเทือนจากแผ่นดินไหวช่วยแก้ปัญหานี้ผ่านคลิปล็อคแบบบวก ตัวยึดแบบสลักเกลียวเสริมที่ปลายคาน หรือรูปทรงของแถบที่ได้รับการปรับเปลี่ยนซึ่งต้องใช้แรงในการแยกชิ้นส่วนมากกว่าการยกขึ้นด้านบนเพื่อปล่อยคาน

การค้ำยันด้านข้างของระบบชั้นวางโดยรวม — เพื่อป้องกันไม่ให้โครงตั้งตรงถูกดึงภายใต้แรงแผ่นดินไหวในแนวนอน — สามารถทำได้โดยหนึ่งในสามการกำหนดค่า ซึ่งแต่ละรูปแบบเหมาะสมกับข้อจำกัดของรูปแบบที่แตกต่างกัน:

• การค้ำยันแบบไขว้ระหว่างคู่ตั้งตรง: เหล็กค้ำยันแบบแบนหรือแบบแท่งแนวทแยงที่ติดตั้งอยู่ในระนาบของโครงตั้งตรงภายในแต่ละช่อง นี่เป็นแนวทางที่มีประสิทธิภาพเชิงโครงสร้างมากที่สุดสำหรับชั้นวางแบบตั้งพื้น แต่กำหนดให้แนวทแยงของค้ำยันไม่จำเป็นต้องใช้พื้นที่ที่จำเป็นสำหรับการเข้าถึงชั้นวาง ซึ่งจำกัดการใช้งานไว้กับช่องแบบปิดซึ่งเข้าถึงได้จากด้านหน้าที่เปิดอยู่เท่านั้น
• ค้ำยันแผงด้านหลัง: แผงด้านหลังเป็นเหล็กเจาะรูซึ่งติดตั้งไว้ด้านหลังระดับชั้นวาง ทำหน้าที่เป็นแผงรับแรงเฉือนที่ถ่ายเทน้ำหนักด้านข้างจากด้านบนของชั้นวางไปยังจุดยึดพื้น แผงด้านหลังช่วยค้ำยันโดยไม่ต้องใช้พื้นที่ชั้นวางในแนวตั้ง แต่เพิ่มน้ำหนักให้กับชั้นวางและลดการระบายอากาศ ซึ่งอาจต้องพิจารณาในสภาพแวดล้อมการจัดเก็บที่ไวต่ออุณหภูมิ
• ค้ำยันพุกติดผนัง: การเชื่อมต่อด้านบนของหน่วยเก็บเข้าลิ้นชักเข้ากับผนังโครงสร้างที่อยู่ติดกันโดยใช้ขายึดเหล็กแบบปรับได้ วิธีการนี้จะมีประสิทธิภาพในกรณีที่โครงสร้างผนังเพียงพอที่จะรับน้ำหนักของพุกได้ แต่จะทำให้ชั้นวางไม่ลอยตัวและจำกัดการเปลี่ยนตำแหน่งในอนาคตของยูนิต

การติดฉลากความสามารถในการรับน้ำหนัก: ผู้ผลิตคืออะไรและไม่จำเป็นต้องเปิดเผย

การติดฉลากความสามารถในการรับน้ำหนักบนชั้นวางแบบไม่ใช้สลักสำหรับงานหนักในอุตสาหกรรมนั้นมีมาตรฐานน้อยกว่าที่ผู้ซื้อส่วนใหญ่คิดไว้ ต่างจากภาชนะรับความดัน อุปกรณ์ยก หรือผลิตภัณฑ์เครื่องใช้ไฟฟ้า ซึ่งกรอบการกำกับดูแลกำหนดมาตรฐานการทดสอบเฉพาะ ปัจจัยด้านความปลอดภัย และรูปแบบการเปิดเผยข้อมูล การประกาศความสามารถในการรับน้ำหนักของชั้นวางในตลาดหลายแห่งส่วนใหญ่ได้รับการรับรองด้วยตนเองโดยผู้ผลิต โดยค่าที่ระบุสะท้อนถึงเงื่อนไขการทดสอบที่อาจหรืออาจจะไม่สอดคล้องกับวิธีการใช้ชั้นวางในการใช้งานของผู้ซื้อ การทำความเข้าใจว่าจำนวนกำลังการผลิตที่ระบุแท้จริงหมายถึงอะไร และสิ่งใดไม่ได้หมายถึงอะไร เป็นสิ่งจำเป็นสำหรับการเปรียบเทียบที่ถูกต้องระหว่างผลิตภัณฑ์ และหลีกเลี่ยงความจุที่ไม่ตรงกันในการบริการ

ตัวแปรที่ไม่ได้ระบุที่สำคัญที่สุดในการประกาศความจุชั้นวางส่วนใหญ่คือสมมติฐานการกระจายโหลด ความจุของชั้นวางที่ระบุเป็น "500 กก. ต่อชั้นวาง" นั้นไม่มีความหมายหากไม่ทราบว่าสิ่งนี้จะถือว่ามีการกระจายโหลดสม่ำเสมอ (UDL) บนพื้นผิวชั้นวางทั้งหมด โหลดแบบรวมศูนย์ที่กึ่งกลางของชั้นวาง หรือโหลดแบบสองจุดที่ตำแหน่งที่กำหนดไว้ เงื่อนไขทั้งสามนี้ทำให้เกิดโมเมนต์การโค้งงอช่วงกลางช่วงที่แตกต่างกันอย่างสิ้นเชิงในแผงชั้นวางสำหรับน้ำหนักรวมที่เท่ากัน แผงที่รับน้ำหนัก UDL 500 กก. อาจล้มเหลวที่ 200–250 กก. หากน้ำหนักบรรทุกกระจุกตัวอยู่ที่กึ่งกลางชั้นวาง ซึ่งเป็นสภาวะที่เกิดขึ้นเมื่อวางสิ่งของหนักชิ้นเดียวหรือพาเลทที่มีพื้นที่ขนาดเล็กไว้ตรงกลางบนชั้นวางกว้าง

ตัวแปรที่สองที่ไม่เปิดเผยคือโหลดแนวตั้งในตารางความจุ โดยทั่วไปการให้คะแนนความจุของชั้นวางจะถือว่าชั้นวางได้รับการกำหนดค่าด้วยจำนวนระดับชั้นวางที่ระบุภายในความสูงของช่องที่กำหนด การเพิ่มระดับชั้นวางให้กับหน่วยที่มีอยู่ ซึ่งเป็นแนวทางปฏิบัติทั่วไปเมื่อผู้ใช้ต้องการเพิ่มความหนาแน่นในการจัดเก็บ จะเพิ่มภาระในแนวตั้งสะสมเกินกว่าที่คำนวณตารางความจุของชั้นวางที่เผยแพร่เพื่อรองรับ ตารางแสดงความจุของชั้นวาง ไม่ใช่ความจุในแนวตั้ง และขีดจำกัดทั้งสองนี้ควบคุมโดยองค์ประกอบโครงสร้างที่แตกต่างกันโดยสิ้นเชิง สิ่งอำนวยความสะดวกที่กำหนดค่าชั้นวางแบบไม่ใช้สลักสำหรับงานหนักทางอุตสาหกรรมใหม่เป็นประจำ ควรขอตารางรับน้ำหนักแบบตั้งตรง ซึ่งเป็นค่าน้ำหนักสะสมสูงสุดที่สามารถใช้กับคอลัมน์ที่มีความสูงเต็มได้ นอกเหนือจากข้อมูลความจุต่อชั้นวาง และถือว่าขีดจำกัดล่างของทั้งสองเป็นข้อจำกัดที่ควบคุมสำหรับการกำหนดค่าแต่ละช่อง

ความเสี่ยงต่อการกัดกร่อนของกัลวานิกในส่วนประกอบชั้นวางโลหะผสม

คลังสินค้าอุตสาหกรรมและโรงงานผลิตมักระบุชั้นวางแบบไม่ใช้สลักเกลียวสำหรับงานหนักพร้อมแผงชั้นวางสแตนเลสหรือพื้นอะลูมิเนียม ร่วมกับเสาและคานเหล็กกล้าคาร์บอนมาตรฐาน ซึ่งได้รับแรงบันดาลใจจากข้อกำหนดด้านสุขอนามัย ความต้องการความเข้ากันได้ของสารเคมี หรือความต้องการพื้นผิวการจัดเก็บที่ทนต่อการกัดกร่อนโดยไม่ต้องเสียค่าใช้จ่ายของระบบสเตนเลสทั้งหมด โครงสร้างโลหะผสมนี้ทำให้เกิดความเสี่ยงต่อการกัดกร่อนของกัลวานิกซึ่งไม่ค่อยมีการกล่าวถึงในการสนทนาในการจัดซื้อจัดจ้าง แต่สามารถทำให้เกิดการกัดกร่อนแบบเร่งที่จุดสัมผัสของโลหะ ซึ่งทำให้ทั้งพื้นผิวชั้นวางและเสาตั้งตรงลดลงภายใน 12–24 เดือนในสภาพแวดล้อมที่ชื้นหรือมีการใช้งานทางเคมี

การกัดกร่อนแบบกัลวานิกเกิดขึ้นเมื่อโลหะสองชนิดที่แตกต่างกันในการสัมผัสทางไฟฟ้าสัมผัสกับอิเล็กโทรไลต์ ในบริบทของคลังสินค้า อิเล็กโทรไลต์นี้มักเป็นการควบแน่นของไอน้ำ การไหลของสารละลายทำความสะอาด หรือการรั่วไหลของของเหลวในกระบวนการ โลหะที่ใช้งานมากขึ้นในคู่กัลวานิกจะกลายเป็นขั้วบวกและกัดกร่อนเป็นพิเศษ ในเหล็กกล้าคาร์บอนตั้งตรงที่รองรับชั้นวางสเตนเลสสตีล เหล็กกล้าคาร์บอนนั้นเป็นโลหะที่มีตระกูลน้อยกว่าและมีฤทธิ์กัดกร่อนที่จุดสัมผัส ซึ่งมีความเร่งเมื่อเทียบกับอัตราที่จะกัดกร่อนแยกจากกันโดยความต่างศักย์ระหว่างโลหะทั้งสอง อัตราการกัดกร่อนขึ้นอยู่กับอัตราส่วนพื้นที่: พื้นที่เล็กๆ ของเหล็กคาร์บอนที่สัมผัสกับพื้นที่ขนาดใหญ่ของเหล็กสแตนเลสจะกัดกร่อนได้เร็วกว่าเหล็กกล้าคาร์บอนเดียวกันเมื่อสัมผัสกับพื้นที่เหล็กสแตนเลสขนาดเล็ก เนื่องจากพื้นที่แคโทดจะขับเคลื่อนความหนาแน่นกระแสที่สูงขึ้นที่โซนสัมผัสของขั้วบวก

การบรรเทาผลกระทบเชิงปฏิบัติสำหรับชุดประกอบชั้นวางแบบไม่ใช้สลักสำหรับงานหนักในอุตสาหกรรมโลหะผสม เกี่ยวข้องกับการขัดจังหวะเส้นทางสัมผัสระหว่างโลหะกับโลหะที่ส่วนต่อประสานระหว่างวัสดุที่ไม่เหมือนกัน แนวทางที่มีประสิทธิผลได้แก่:

• แผ่นแยกหรือวงแหวนที่ไม่นำไฟฟ้า แทรกระหว่างขอบแผงชั้นวางและคานเหล็กคาร์บอนหรือมุมรองรับ - วัสดุไนลอน, HDPE หรือนีโอพรีนตามอุณหภูมิการทำงานและเข้ากันได้กับสารเคมีทำความสะอาดที่ใช้ในพื้นที่
• การเคลือบกั้นที่ส่วนต่อประสานหน้าสัมผัส: การใช้สารเคลือบที่อุดมด้วยสังกะสีหรืออีพ๊อกซี่ที่เข้ากันได้บนพื้นผิวสัมผัสของเหล็กกล้าคาร์บอนก่อนการประกอบจะสร้างสิ่งกีดขวางทางกายภาพและเคมีไฟฟ้าที่ขัดขวางการไหลของกระแสไฟฟ้ากัลวานิก สารเคลือบจะต้องครอบคลุมพื้นที่ที่อาจสัมผัสได้ทั้งหมด รวมถึงด้านล่างของพื้นผิวที่วางชั้นวางด้วย
• การจับคู่ข้อกำหนดแบบเต็ม: ในกรณีที่สภาพแวดล้อมการทำงานรุนแรงเพียงพอซึ่งการกัดกร่อนของกัลวานิกเป็นปัญหาหลัก วิธีแก้ปัญหาที่เชื่อถือได้มากที่สุดคือการระบุเสาและคานในตระกูลโลหะผสมเดียวกันกับแผงชั้นวาง - ไม่ว่าจะเป็นเหล็กกล้าคาร์บอนสเตนเลสทั้งหมดหรือเหล็กกล้าคาร์บอนเคลือบสังกะสีทั้งหมด - กำจัดความต่างศักย์ไฟฟ้าแทนที่จะจัดการผลกระทบ

การวางแผนการกำหนดค่าใหม่: วิธีเพิ่มมูลค่าระยะยาวของระบบไร้โบลต์ให้สูงสุด

ความสามารถในการกำหนดค่าใหม่ของชั้นวางแบบไม่ใช้สลักสำหรับงานหนัก — ความสามารถในการเพิ่ม ถอด หรือย้ายระดับชั้นวาง เพิ่มส่วนขยายของช่อง หรือรวมยูนิตเข้ากับการกำหนดค่าใหม่โดยไม่ต้องใช้เครื่องมือพิเศษ — เป็นหนึ่งในข้อได้เปรียบเชิงพาณิชย์ที่ได้รับการอ้างถึงมากที่สุดเหนือระบบจัดเก็บข้อมูลแบบเชื่อมหรือแบบถาวร อย่างไรก็ตาม ข้อดีนี้จะเกิดขึ้นในทางปฏิบัติก็ต่อเมื่อมีการระบุระบบเริ่มต้นโดยคำนึงถึงการกำหนดค่าใหม่ และเมื่อมีการแก้ไขในภายหลังภายในขีดจำกัดโครงสร้างของส่วนประกอบที่ติดตั้ง การไม่วางแผนสำหรับการกำหนดค่าใหม่ตั้งแต่เริ่มแรก หรือเกินขีดจำกัดทางโครงสร้างระหว่างการปรับเปลี่ยน จะแปลงสินทรัพย์ในการดำเนินงานที่แท้จริงให้เป็นหนี้สิน

การตัดสินใจวางแผนการกำหนดค่าใหม่ที่สำคัญที่สุดคือการเลือกความสูงตั้งตรง การซื้อเสาที่สั้นที่สุดซึ่งเป็นไปตามข้อกำหนดความสูงในการจัดเก็บในทันทีจะช่วยลดความสามารถในการเพิ่มระดับชั้นวางหรือเพิ่มความสูงของช่องในอนาคตโดยไม่ต้องเปลี่ยนเสาซึ่งเป็นองค์ประกอบที่ต้องใช้แรงงานเข้มข้นและก่อกวนมากที่สุดในการปรับเปลี่ยนระบบชั้นวาง การระบุเสาที่ความสูงสูงสุดตามความสูงที่ชัดเจนของอาคารและระดับโครงสร้างที่ได้รับอนุญาต แม้ว่าการกำหนดค่าเริ่มต้นจะใช้เฉพาะส่วนล่างของเสาตรงเท่านั้น แต่ยังรักษาความยืดหยุ่นในอนาคตด้วยต้นทุนเพิ่มเติมเล็กน้อย ต้นทุนส่วนเพิ่มของเสาตั้งตรงที่สูงขึ้นโดยทั่วไปจะอยู่ที่ 15–25% ของราคาเสาตั้ง ซึ่งเป็นส่วนเพียงเล็กน้อยของต้นทุนในการเปลี่ยนเสาตั้งตรงในระหว่างการกำหนดค่าใหม่ในอนาคต

การกำหนดมาตรฐานความกว้างและความลึกของช่องสำหรับกลุ่มชั้นวางช่วยให้สามารถสับเปลี่ยนส่วนประกอบข้ามกลุ่มได้ - คาน แผงชั้นวาง และส่วนค้ำยันจากหน่วยหนึ่งสามารถปรับใช้ใหม่ไปยังอีกหน่วยหนึ่งได้โดยไม่มีปัญหาเรื่องความเข้ากันได้ ความสามารถในการสับเปลี่ยนกันได้นี้จะสูญเสียไปหากมีการผสมมาตรฐานความกว้างของช่องที่แตกต่างกันทั่วทั้งกลุ่ม แม้ว่าจะอยู่ในกลุ่มผลิตภัณฑ์ของผู้ผลิตรายเดียวกันก็ตาม สิ่งอำนวยความสะดวกที่มีกลุ่มชั้นวางขนาดใหญ่จะได้รับประโยชน์จากการกำหนดความกว้างและความลึกของช่องมาตรฐานเดียวสำหรับชั้นวางแต่ละประเภท — งานหนัก งานปานกลาง และอื่นๆ — และบังคับใช้มาตรฐานนี้กับการซื้อทั้งหมดในอนาคต แม้ว่ามิติข้อมูลที่ไม่ได้มาตรฐานดูเหมือนจะช่วยแก้ไขข้อจำกัดด้านพื้นที่ในระยะสั้นโดยเฉพาะก็ตาม

ระบบชั้นวางแบบไม่ใช้สลักสำหรับงานหนักทางอุตสาหกรรมของเราได้รับการออกแบบโดยมีความสามารถในการสับเปลี่ยนส่วนประกอบเป็นหลักการผลิตภัณฑ์หลักในกลุ่มผลิตภัณฑ์ต่างๆ ของเรา - รูปแบบช่องตั้งตรง ขนาดตัวเชื่อมต่อลำแสง และรูปทรงรองรับแผงได้รับมาตรฐานสำหรับความสูงและประเภทการรับน้ำหนักในทุกที่ที่มีข้อกำหนดด้านโครงสร้างอนุญาต หมายความว่าสิ่งอำนวยความสะดวกที่ขยายหรือกำหนดค่าพื้นที่จัดเก็บข้อมูลใหม่เมื่อเวลาผ่านไปสามารถผสมส่วนประกอบจากชุดการซื้อที่แตกต่างกันโดยไม่มีปัญหาความเข้ากันได้ ด้วยกำลังการผลิต 180,000 ชุดต่อปีและมาตรฐานการผลิตที่สอดคล้องกันในสายการผลิตทั้ง 6 สายของเรา ส่วนประกอบทดแทนและส่วนขยายยังคงพร้อมใช้งานและมีความสอดคล้องกันในมิติตลอดอายุการใช้งานของระบบที่ติดตั้ง
