การจัดวางพาเลทสำหรับงานหนัก

วิธีที่เฟรมเกจแบบตรงและรูปร่างโปรไฟล์กำหนดพิกัดโหลดในโลกแห่งความเป็นจริงได้อย่างไร

พิกัดน้ำหนักบรรทุกที่พิมพ์บนแผ่นข้อมูลจำเพาะชั้นวางพาเลทอุตสาหกรรมสำหรับงานหนักไม่ใช่คุณสมบัติของวัสดุคงที่ แต่เป็นค่าที่คำนวณได้มาจากปฏิสัมพันธ์ระหว่างเกรดเหล็ก ความหนาของส่วน (เกจ) รูปทรงของโปรไฟล์ และความสูงของคอลัมน์ที่ไม่มีค้ำยัน ชั้นวาง 2 ชั้นที่มีเกรดเหล็กเหมือนกันและความจุตามที่ระบุสามารถทำงานแตกต่างกันมากภายใต้น้ำหนักบรรทุก หากโปรไฟล์แนวตั้งต่างกัน ความแตกต่างนี้มีความสำคัญอย่างมากเมื่อประเมินใบเสนอราคาของซัพพลายเออร์ที่แสดงเฉพาะจำนวนกำลังการผลิตโดยไม่ต้องระบุหน้าตัด

โปรไฟล์แนวตั้งของคอลัมน์ใน ระบบจัดวางพาเลทสำหรับงานหนัก โดยทั่วไปแล้ว s จะขึ้นรูปเป็นม้วนเป็นส่วนเปิดหรือกึ่งปิด โดยทั่วไปจะเป็นส่วน C-channel, I-section และโปรไฟล์ทรงหยดน้ำหรือคอลัมน์แบบกล่องที่ใช้ในแอปพลิเคชันแบบเบย์สูง ช่อง C แบบเปิดนั้นประหยัดและง่ายต่อการผลิต แต่มีรัศมีการหมุนรอบแกนอ่อนต่ำกว่า ทำให้เสี่ยงต่อการโก่งด้านข้างภายใต้แรงอัดตามแนวแกนเมื่อความสูงเพิ่มขึ้น คอลัมน์กล่องปิดหรือกึ่งปิดจะกระจายวัสดุให้ห่างจากแกนกลางในทั้งสองทิศทาง ช่วยเพิ่มความต้านทานต่อการโก่งงอได้อย่างมาก ซึ่งเป็นเหตุผลว่าทำไมชั้นวางที่สูงกว่า 10 เมตรเกือบทั้งหมดจึงใช้กล่องหรือโครงปิดที่มีผนังหนา

การลดเกจเป็นวิธีการลดต้นทุนทั่วไปที่ตรวจพบได้ยากหากไม่มีการวัด แนวตั้งที่ระบุขนาด 2.0 มม. ที่สร้างที่ความหนาจริง 1.7 มม. จะสูญเสียพื้นที่หน้าตัดประมาณ 15% และมีส่วนแบ่งโมเมนต์ความเฉื่อยที่ใหญ่กว่าอย่างไม่เป็นสัดส่วน ผลที่ตามมาในทางปฏิบัติคือชั้นวางที่ตรงตามความสามารถในการรับน้ำหนักที่ระบุไว้ภายใต้เงื่อนไขการทดสอบในห้องปฏิบัติการที่เหมาะสมที่สุด แต่ได้ลดระยะขอบด้านความปลอดภัยภายใต้การรับน้ำหนักที่ผิดปกติในโลกแห่งความเป็นจริง การกระแทก หรือแรงแบบไดนามิกจากการทำงานของรถยก ผู้ซื้อควรระบุพิกัดความเผื่อเกจขั้นต่ำในสัญญาจัดซื้อจัดจ้างและขอใบรับรองวัสดุควบคู่ไปกับรายงานการตรวจสอบขนาด

ลอจิกทางวิศวกรรมเบื้องหลังขีดจำกัดการโก่งตัวของลำแสงในการใช้งานหนัก

การโก่งตัวของลำแสงในชั้นวางพาเลทที่รับน้ำหนักไม่ได้เป็นเพียงความกังวลด้านความสวยงามเท่านั้น แต่ยังเป็นสัญญาณทางโครงสร้างที่มีผลกระทบโดยตรงต่อการกระจายโหลดและความสมบูรณ์ของตัวเชื่อมต่อ มาตรฐานอุตสาหกรรม รวมถึงรหัสแร็ค FEM 10.2.02 และ GB/T 25820 ของจีน ระบุว่าการโก่งตัวของลำแสงแนวนอนภายใต้โหลดพิกัดเต็มไม่ควรเกิน span/200 ซึ่งเป็นขีดจำกัดความสามารถในการให้บริการ สำหรับช่วงลำแสงมาตรฐาน 2,700 มม. จะเท่ากับระยะโก่งช่วงกลางสูงสุดที่ 13.5 มม. การเกินขีดจำกัดนี้ไม่ได้รับประกันความล้มเหลวในทันที แต่เป็นการบ่งชี้ว่าลำแสงทำงานที่ขอบของขอบเขตการออกแบบ

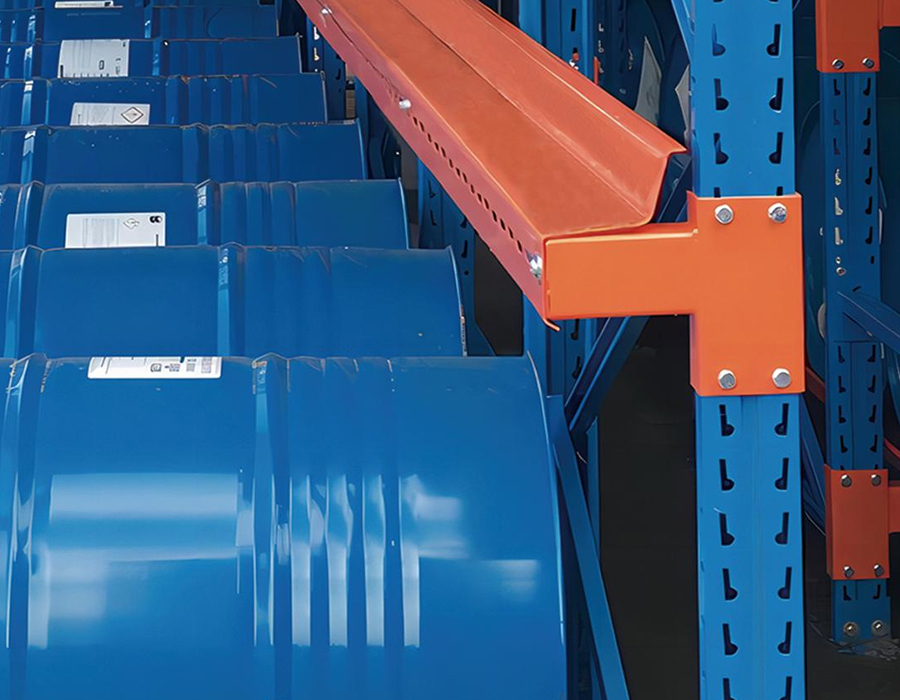

จะเกิดอะไรขึ้นในเชิงโครงสร้างเมื่อคานหักเหมากเกินไปมักเป็นเรื่องที่เข้าใจผิด ความเสี่ยงหลักไม่ใช่การแตกหักของลำแสง — แต่เป็นการคลายตัวของตัวเชื่อมต่อลำแสงถึงแนวตั้งอย่างต่อเนื่องภายใต้รอบการโหลดและการขนถ่ายซ้ำๆ ระบบชั้นวางพาเลทสำหรับงานหนักส่วนใหญ่ใช้ขั้วต่อล็อคเพื่อความปลอดภัยแบบตะขอ โดยที่แถบลำแสงประกอบเข้ากับช่องเจาะในเสาตั้งตรง เมื่อคานเบนทิศทางและคืนตัวซ้ำๆ ภายใต้การจัดวางพาเลทแบบไดนามิก ตัวเชื่อมต่อจะพบกับการเคลื่อนไหวระดับไมโครที่จุดเชื่อมต่อ เมื่อเวลาผ่านไป การทำงานนี้จะทำให้เหล็กที่ปลายขอเกี่ยวแข็งตัวขึ้น ในที่สุดก็ทำให้เกิดการแตกร้าวของแถบหรือการเสียรูปของช่อง ซึ่งจะทำให้ความต้านทานการดึงออกของขั้วต่อต่ำกว่าค่าพิกัดในที่สุด

วิธีการแก้ไขไม่จำเป็นต้องเพิ่มความลึกของลำแสงเสมอไป บางครั้งวิธีแก้ปัญหาที่มีประสิทธิภาพมากกว่าคือการลดความกว้างของช่อง — การเพิ่มช่วงจาก 2,700 มม. เป็น 2,400 มม. จะช่วยลดโมเมนต์การโก่งตัวและการโก่งตัวสูงสุดได้อย่างมาก โดยไม่ต้องเพิ่มน้ำหนักเหล็กตามสัดส่วน ของเรา ชั้นวางพาเลทอุตสาหกรรมสำหรับงานหนัก ได้รับการออกแบบด้วยอัตราส่วนช่วงต่อความลึกที่ตรวจสอบโดยเทียบกับการคำนวณการโก่งตัวที่เกิดขึ้นจริง ไม่ใช่แค่ตารางโหลดแบบคงที่ เพื่อให้มั่นใจว่าความสมบูรณ์ของตัวเชื่อมต่อในระยะยาวจะคงอยู่ตลอดอายุการใช้งานเต็มรูปแบบของระบบ

ส่วนยื่นของพาเลทและผลกระทบต่อการกระจายโหลดของคาน

การคำนวณน้ำหนักบรรทุกบนชั้นวางพาเลทมาตรฐานจะถือว่าน้ำหนักบรรทุกของพาเลทอยู่กึ่งกลางคานโดยมีพาเลทรองรับอย่างเต็มที่ระหว่างรางลำแสงทั้งสอง ในทางปฏิบัติ พาเลทมักจะยื่นออกมาเหนือหน้าคาน นั่งระหว่างรางอย่างไม่สมมาตร หรือวางโดยให้คานวิ่งขนานกับคานแทนที่จะตั้งฉาก การเบี่ยงเบนแต่ละอย่างทำให้เกิดความเยื้องศูนย์ของโหลดที่ตารางกำลังการผลิตมาตรฐานไม่ได้คำนึงถึง แต่เกิดขึ้นเป็นประจำในคลังสินค้าที่มีปริมาณงานสูง

เมื่อพาเลทยื่นเกินหน้าคานด้านหน้า 100–150 มม. — โดยทั่วไปกับพาเลท GMA ที่มีความกว้างของช่องที่แคบกว่า — จุดรับน้ำหนักที่มีประสิทธิภาพจะเลื่อนไปข้างหน้าของระนาบเฟรมตั้งตรง สิ่งนี้ทำให้เกิดโมเมนต์การพลิกคว่ำบนลำแสงด้านหน้าที่ตัวเชื่อมต่อต้องต้านทาน นอกเหนือจากแรงเฉือนในแนวตั้ง ความต้องการรวมกันอาจเกินความต้านทานการดึงออกของตัวเชื่อมต่อที่โหลดต่ำกว่าความจุพาเลทที่ระบุไว้ของลำแสง ผลลัพธ์เดียวกันนี้เกิดขึ้นเมื่อวางพาเลทโดยวางคานขนานกับคาน ทำให้เกิดการรับน้ำหนักแบบเส้นรวม 2 เส้น แทนที่จะกระจายการสัมผัสพื้นผิวทั่วทั้งฐานพาเลททั้งหมด

การบรรเทาในทางปฏิบัติที่ใช้ในระบบชั้นวางพาเลทสำหรับงานหนักที่จัดการพาเลทที่ผิดปกติคือการติดตั้งแถบรองรับพาเลท ซึ่งวางขวางในแนวตั้งฉากกับคานที่จุดกึ่งกลางของช่อง แท่งเหล่านี้เป็นจุดสัมผัสจุดที่สามสำหรับพาเลท โดยเปลี่ยนจุดรับน้ำหนักเป็นการรับน้ำหนักแบบกระจาย และลดการโก่งตัวของลำแสงได้มากถึง 40% สำหรับน้ำหนักพาเลทเดียวกัน นอกจากนี้ยังป้องกันไม่ให้พาเลทหล่นระหว่างคานในกรณีที่ตัวเชื่อมต่อลำแสงขัดข้อง เพิ่มฟังก์ชันความปลอดภัยขั้นที่สองที่มีประโยชน์

การเปรียบเทียบความกว้างของเฟรมแนวตั้ง: เมื่อเฟรมที่ลึกกว่านั้นคุ้มค่ากับราคา

ความลึกของเฟรมแนวตั้ง — ขนาดที่วัดจากด้านหน้าไปด้านหลังระหว่างเสาแนวตั้งสองคอลัมน์ที่ประกอบเป็นเฟรม — มักจะระบุที่ขั้นต่ำที่จำเป็นเพื่อรองรับน้ำหนักที่ประกาศ ซึ่งสำหรับชั้นวางแบบเลือกลึกเดี่ยวมาตรฐานโดยทั่วไปคือ 800 มม. หรือ 1,000 มม. อย่างไรก็ตาม ความลึกของเฟรมมีผลโดยตรงและมีนัยสำคัญต่อเสถียรภาพของระบบชั้นวางต่อแรงพลิกคว่ำ และการเลือกความลึกขั้นต่ำในการใช้งานทั้งหมดถือเป็นการประหยัดที่ผิดพลาดในสภาพแวดล้อมที่มีงานหนัก

ในระบบชั้นวางพาเลทสำหรับงานหนักในพื้นที่สูงที่สูงกว่า 10 เมตร อัตราส่วนความเรียวของแนวตั้ง — ความสูงหารด้วยรัศมีการหมุนขั้นต่ำ — กลายเป็นพารามิเตอร์การออกแบบที่ควบคุมมากกว่าโหลดตามแนวแกนเพียงอย่างเดียว เฟรมที่ลึกกว่าจะยึดเสาตั้งตรงในแนวนอนที่ยาวกว่าจากเส้นกึ่งกลางของคอลัมน์ ซึ่งจะเพิ่มรัศมีการหมุนที่มีประสิทธิภาพของชุดประกอบเฟรม และเพิ่มภาระการโก่งงอที่สำคัญ นี่คือเหตุผลว่าทำไมต้นทุนวัสดุเพิ่มเติมของเฟรมขนาด 1,000 มม. หรือ 1,200 มม. จึงสมเหตุสมผลด้วยการลดน้ำหนักส่วนตั้งตรงที่ต้องการ ซึ่งชดเชยต้นทุนเพิ่มของส่วนประกอบค้ำยันแนวทแยงที่กว้างขึ้นบางส่วน

ข้อมูลจำเพาะของ Anchor Bolt: เหตุใดแรงดึงออกจึงมีความสำคัญมากกว่าแรงเฉือน

เจ้าหน้าที่คลังสินค้าส่วนใหญ่และแม้แต่ทีมจัดซื้อจำนวนมากสันนิษฐานว่าสลักเกลียวยึดชั้นวางนั้นต้านทานแรงเฉือนในแนวนอนเป็นหลัก — การผลักด้านข้างจากการชนของรถยกหรือการเกิดแผ่นดินไหว ในความเป็นจริง กล่องรับน้ำหนักที่ควบคุมสำหรับพุกฐานชั้นวางในการกำหนดค่าชั้นวางพาเลทสำหรับงานหนักส่วนใหญ่คือแรงดึงดึงออกในแนวตั้ง ไม่ใช่แรงเฉือนในแนวนอน การทำความเข้าใจสิ่งนี้จะทำให้ตรรกะย้อนกลับของวิธีการระบุและตรวจสอบจุดยึด

กลไกนี้ตรงไปตรงมา: เมื่อเฟรมของชั้นวางต้องเผชิญกับโมเมนต์พลิกคว่ำ ไม่ว่าจะมาจากการบรรทุกพาเลทที่ผิดปกติ การกระแทกของรถยกที่ความสูง หรือการเร่งความเร็วด้านข้างของแผ่นดินไหว แผ่นฐานที่ด้านแรงดึงของเฟรมจะยกขึ้นแทนที่จะเลื่อน สลักเกลียวที่อยู่ด้านนั้นจะต้องต้านทานแรงยกเต็มที่จากแรงดึง สำหรับชั้นวางสำหรับงานหนักสูง 10 ม. ซึ่งรับน้ำหนักได้ 4,000 กก. ต่อระดับใน 5 ระดับ แรงยกที่คำนวณได้ที่จุดยึดแรงดึงภายใต้แรงกระแทกที่ออกแบบไว้จะเกิน 15–20 กิโลนิวตัน พุกขยาย M12 มาตรฐานในคอนกรีตมาตรฐานมีความสามารถในการดึงออกเพียง 8–12 kN ขึ้นอยู่กับความลึกของการฝังและเกรดคอนกรีต ซึ่งต่ำกว่าความต้องการอย่างมาก

วิธีการกำหนดคุณสมบัติที่ถูกต้องเกี่ยวข้องกับพารามิเตอร์ที่ได้รับการตรวจสอบแล้วสามประการ ได้แก่ กำลังรับแรงอัดคอนกรีตที่ตำแหน่งการติดตั้ง (ขั้นต่ำ C25 สำหรับการใช้งานหนักส่วนใหญ่) ความลึกของการฝังพุก (ไม่ใช่แค่ความยาวของสลักเกลียว — การฝังที่มีประสิทธิภาพหลังจากปล่อยให้มีความหนาของแผ่นฐานและยาแนวปรับระดับ) และระยะห่างขอบจากรอยต่อคอนกรีตหรือขอบที่ใกล้ที่สุด ผลการทดสอบแบบดึงออกจากพุกทดสอบที่ติดตั้งในสถานที่เป็นวิธีการตรวจสอบที่เชื่อถือได้มากที่สุด และควรจำเป็นสำหรับโครงการใดๆ ที่ความต้องการการยกที่เพิ่มขึ้นที่คำนวณไว้เข้าใกล้มากกว่า 60% ของความสามารถในการดึงออกตามแค็ตตาล็อกของพุก

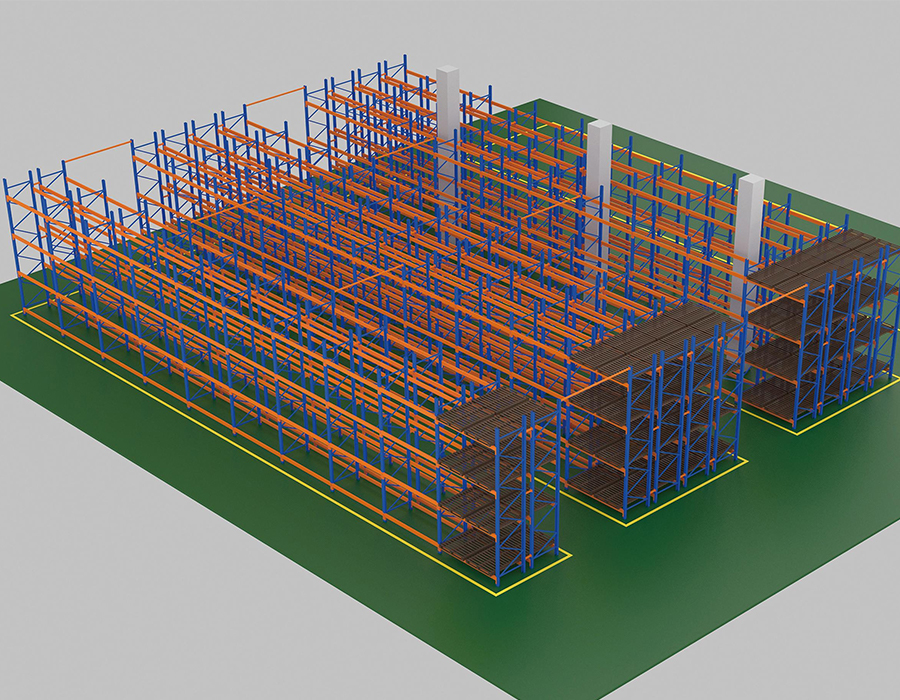

ข้อกำหนดความกว้างของทางเดินมีปฏิกิริยาอย่างไรกับความเสถียรของแร็คและการเลือกรถยก

ความกว้างของทางเดินใน ชั้นวางพาเลทอุตสาหกรรมสำหรับงานหนัก เค้าโครงไม่ได้เป็นเพียงการตัดสินใจในการจัดการจราจรเท่านั้น แต่ยังเป็นข้อจำกัดทางวิศวกรรมของระบบที่จะกำหนดประเภทของรถยก ความสูงของชั้นวางสูงสุด อัตราปริมาณงาน และความหนาแน่นในการจัดเก็บทั้งหมดไปพร้อมๆ กัน ตัวแปรเหล่านี้เชื่อมโยงกันอย่างแน่นหนา และการเพิ่มประสิทธิภาพตัวแปรหนึ่งโดยไม่ต้องจำลองตัวแปรอื่นๆ จะให้ผลลัพธ์ที่ต่ำกว่ามาตรฐานซึ่งมีค่าใช้จ่ายสูงในการแก้ไขหลังการติดตั้ง

หมวดหมู่ทางเดินหลักสามประเภทแต่ละประเภทสร้างชุดข้อจำกัดแบบเรียงซ้อนที่แตกต่างกัน:

• ทางเดินกว้าง (3,500 มม.): รองรับรถยกถ่วงดุลด้วยรัศมีวงเลี้ยวมาตรฐาน ความสูงสูงสุดของชั้นวางที่ใช้งานได้จริงนั้นจำกัดอยู่ที่ประมาณ 7–8 ม. ตามความสูงของเสารถยกและการมองเห็นที่ระดับความสูง ความหนาแน่นในการจัดเก็บต่ำที่สุดจากการกำหนดค่าทั้งสามแบบ แต่ความยืดหยุ่นด้านปริมาณงานจะสูงที่สุด รถยกทุกคันในฟลีทสามารถทำงานได้ในทางเดินใดก็ได้ และไม่จำเป็นต้องได้รับการฝึกอบรมพิเศษหรือยานพาหนะ

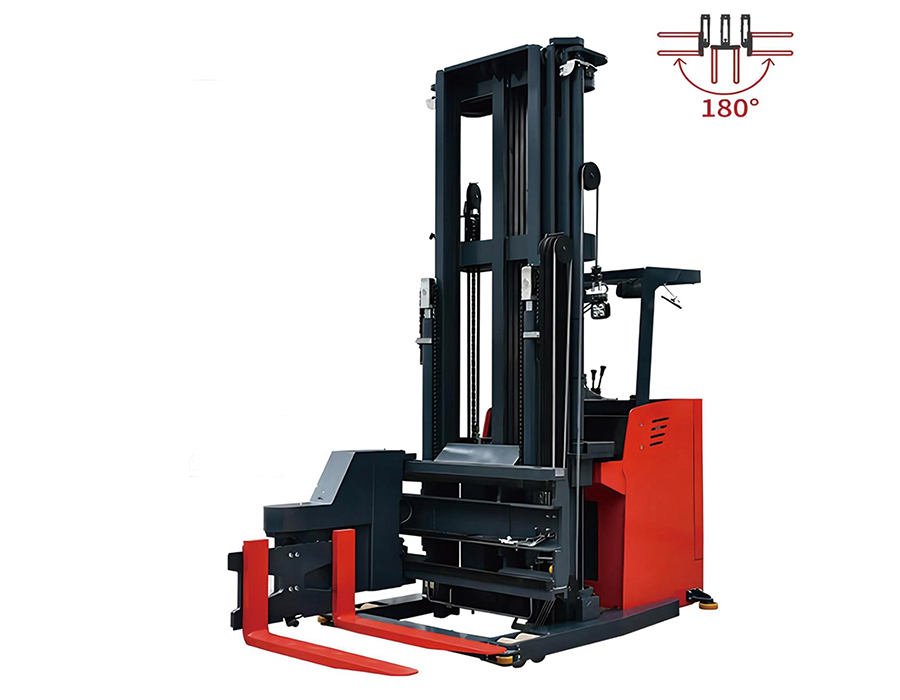

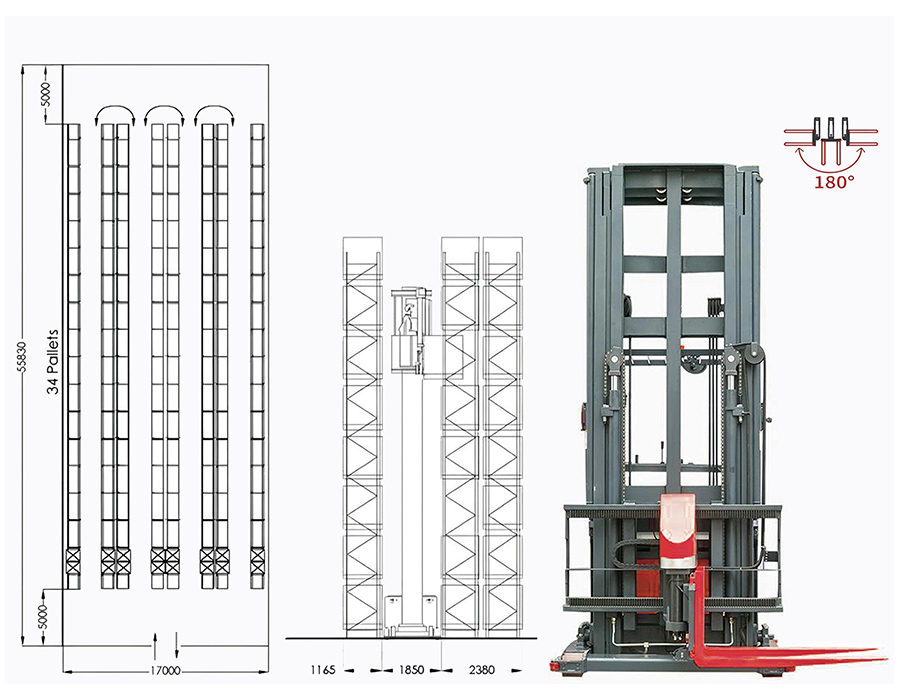

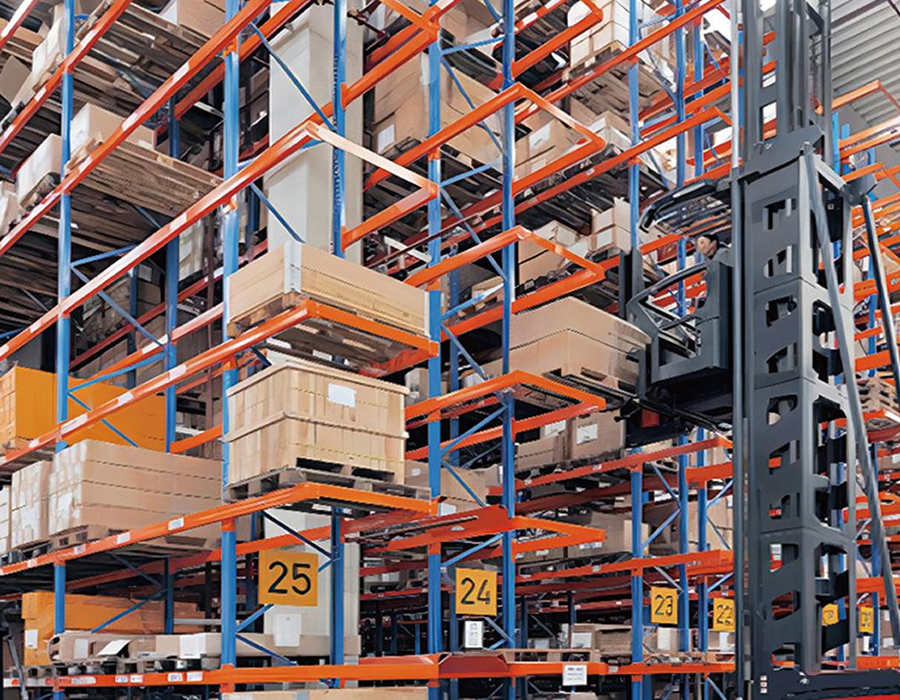

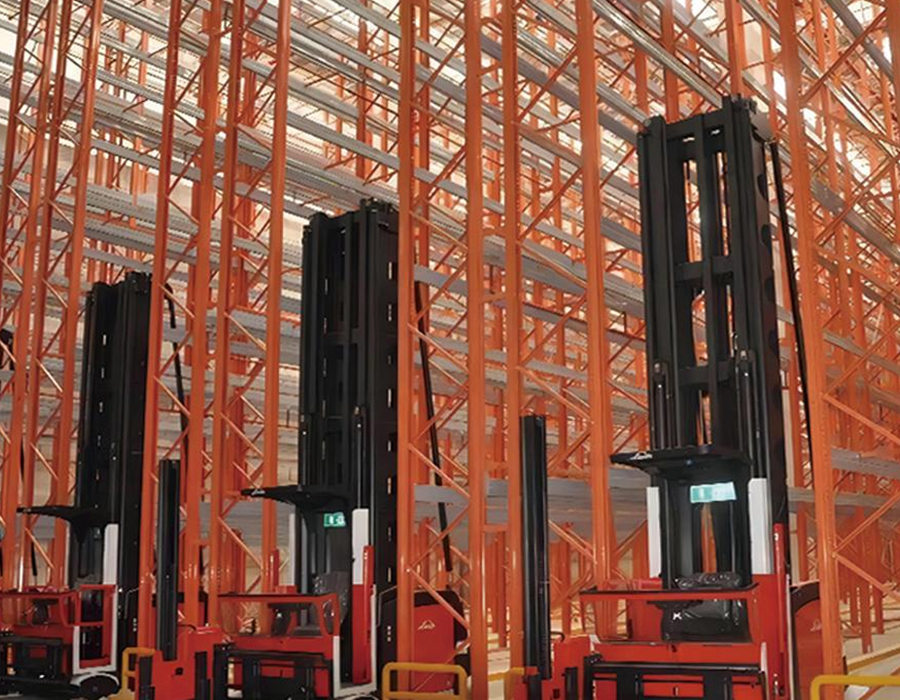

• ทางเดินแคบ (1,800–2,200 มม.): ต้องใช้รถบรรทุกสำหรับทางเดินแคบมาก (VNA) แบบใช้สายไฟหรือแบบรางนำโดยที่ผู้ควบคุมอยู่ยกระดับควบคู่ไปกับน้ำหนักบรรทุก รถบรรทุกเหล่านี้สามารถมีความสูงถึง 14 เมตร และมีความหนาแน่นในการจัดเก็บสูงกว่ารูปแบบทางเดินกว้างถึง 40–50% อย่างไรก็ตาม รถบรรทุก VNA มีวัตถุประสงค์เดียว โดยไม่สามารถใช้รับหรือจัดส่งนอกทางเดินในชั้นวางได้ โดยต้องใช้กลุ่มรถถ่วงดุลหรือรถยกขึ้นที่สูงแยกต่างหากสำหรับพื้นที่จัดเตรียม
• ทางเดินรถเข้าถึง (2,700–3,200 มม.): การกำหนดค่าที่พบบ่อยที่สุดในระบบชั้นวางพาเลทสำหรับงานหนักสมัยใหม่ ซึ่งมีความหนาแน่นและความยืดหยุ่นที่สมดุล รถยกขึ้นที่สูงจะขยายทางแยกโดยไม่ต้องขยับตัวรถ ช่วยให้ทำงานในทางเดินที่แคบกว่าเครื่องถ่วงดุลได้ในขณะที่สูงถึง 10–11 ม. ข้อจำกัดที่สำคัญคือความกว้างของทางเดินขั้นต่ำสำหรับการวางพาเลท 90 องศา ซึ่งเป็นข้อกำหนดเฉพาะสำหรับรถบรรทุกแต่ละรุ่นและการวางแนวพาเลท และต้องได้รับการตรวจสอบเทียบกับข้อกำหนดเฉพาะของรถบรรทุก ไม่ใช่ตารางทั่วไป

ที่ Huijian กระบวนการทางวิศวกรรมโครงร่างของเราเริ่มต้นด้วยข้อกำหนดเฉพาะของรถยก แทนที่จะจบลงด้วยข้อกำหนดดังกล่าว การออกแบบระบบชั้นวางก่อนแล้วจึงเลือกรถยกให้พอดีถือเป็นข้อผิดพลาดในการจัดลำดับทั่วไปที่บังคับให้ต้องประนีประนอมทั้งความกว้างของทางเดินและความสูงของชั้นวาง ซึ่งจะทำให้ประสิทธิภาพโดยรวมของคลังสินค้าลดลง

คุณภาพการเคลือบผิวในสภาพแวดล้อมงานหนัก: เกินจำนวนไมครอน

ความหนาของการเคลือบผงเป็นข้อกำหนดที่อ้างถึงบ่อยที่สุดเมื่อเปรียบเทียบคุณภาพพื้นผิวระหว่างซัพพลายเออร์ชั้นวางพาเลทอุตสาหกรรมงานหนัก ข้อกำหนดมาตรฐานของความหนาของฟิล์มแห้ง 60–80 ไมครอนนั้นมีการอ้างอิงกันอย่างแพร่หลาย และผู้ผลิตที่มีชื่อเสียงส่วนใหญ่มีคุณสมบัติตรงตามเกณฑ์นี้ อย่างไรก็ตาม ความหนาของชั้นเคลือบเพียงอย่างเดียวเป็นตัวพยากรณ์ที่ไม่สมบูรณ์ถึงความต้านทานการกัดกร่อนและการยึดเกาะของสารเคลือบที่ยืนยาวในสภาพแวดล้อมทางอุตสาหกรรมจริง กระบวนการเตรียมสภาพก่อนการใช้ผงเป็นตัวแปรที่สำคัญมากกว่า

ลำดับการเตรียมผิวมาตรฐานสำหรับชั้นวางเหล็กอุตสาหกรรมเกี่ยวข้องกับการล้างไขมัน การดองบนพื้นผิว หรือการยิงระเบิดเพื่อขจัดตะกรันและสนิมในโรงสี การทำให้ฟอสเฟตเพื่อสร้างสารเคลือบแปลงที่ยึดเกาะทางเคมีกับพื้นผิวเหล็ก และการล้างฟิล์มขั้นสุดท้ายก่อนทาผง ชั้นฟอสเฟตเป็นรากฐานการยึดเกาะ หากไม่มีชั้นฟอสเฟต การเคลือบด้วยผงที่ทาบนเหล็กเปลือยหรือเหล็กที่เตรียมไว้ไม่เพียงพอจะแยกตัวที่ขอบตัดและโซนรับแรงกระแทกภายใน 12–24 เดือนในสภาพแวดล้อมที่ชื้นหรือมีการใช้งานทางเคมี โดยไม่คำนึงถึงความหนาของชั้นเคลือบ การทดสอบสเปรย์เกลือตามมาตรฐาน ISO 9227 อย่างน้อย 500 ชั่วโมงถือเป็นเกณฑ์มาตรฐานด้านคุณภาพที่มีความหมาย ซัพพลายเออร์ควรสามารถจัดเตรียมใบรับรองการทดสอบได้ ไม่ใช่แค่ข้อกำหนดเฉพาะเท่านั้น

สำหรับการใช้งานในห้องเย็นที่ชั้นวางทำงานที่อุณหภูมิต่ำกว่า -20°C การเคลือบผงโพลีเอสเตอร์มาตรฐานจะเปราะและสูญเสียความต้านทานแรงกระแทก การเคลือบไฮบริดอีพ็อกซี่-โพลีเอสเตอร์หรือการชุบสังกะสีแบบจุ่มร้อนเป็นข้อกำหนดเฉพาะที่เหมาะสมในสภาพแวดล้อมเหล่านี้ ทางเลือกระหว่างสิ่งเหล่านี้เกี่ยวข้องกับการแลกเปลี่ยนระหว่างต้นทุนกับการเข้าถึง: การชุบสังกะสีแบบจุ่มร้อนให้ความต้านทานการกัดกร่อนในระยะยาวที่เหนือกว่า และรอดพ้นจากความเสียหายทางกลโดยไม่เกิดการหลุดล่อน แต่ส่วนที่ชุบสังกะสีที่เสียหายนั้นไม่สามารถซ่อมแซมภาคสนามด้วยสีได้ ในขณะที่ส่วนประกอบที่เคลือบแบบไฮบริดสามารถสัมผัสได้ ด้วยสายการผลิตทั้งหกสายและกระบวนการเคลือบภายในบริษัทที่โรงงานขนาด 58,000 ตารางเมตร เรารักษาการควบคุมคุณภาพการบำบัดเบื้องต้นได้โดยตรงในทุกขั้นตอน ซึ่งเป็นสิ่งที่กระบวนการเคลือบแบบหดตัวไม่สามารถรับประกันได้อย่างน่าเชื่อถือ

ป้ายประกาศเกี่ยวกับการโหลด: ข้อกำหนดทางกฎหมายหรือเครื่องมือเพื่อความปลอดภัยในทางปฏิบัติ?

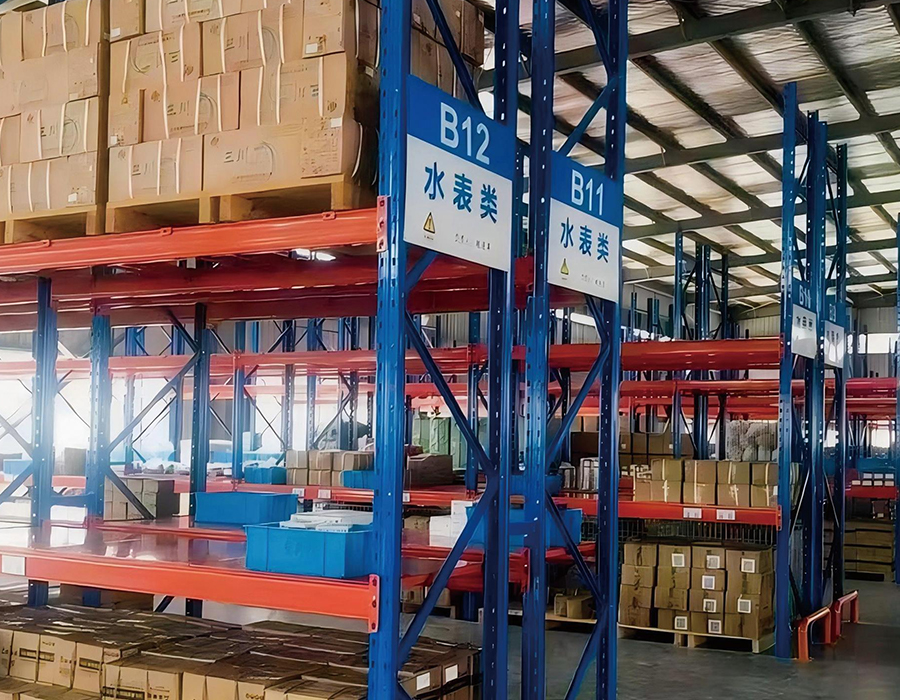

ป้ายประกาศเกี่ยวกับน้ำหนักบรรทุก — ป้ายที่ติดตั้งบนชั้นวางซึ่งแสดงน้ำหนักบรรทุกสูงสุดที่อนุญาตต่อช่อง ต่อระดับลำแสง และต่อโครงแบบตั้งตรง — จำเป็นภายใต้มาตรฐานชั้นวางอุตสาหกรรมระดับชาติส่วนใหญ่ รวมถึง GB/T 25820 ของจีนและ EN 15635 ของยุโรป ในทางปฏิบัติ ป้ายเหล่านี้มักถือเป็นพิธีการในการปฏิบัติตามกฎระเบียบมากกว่าเป็นเครื่องมือในการปฏิบัติงาน ซึ่งจะลดคุณค่าด้านความปลอดภัยลงอย่างมาก

ประกาศการโหลดที่ระบุอย่างถูกต้องสำหรับระบบชั้นวางพาเลทสำหรับงานหนักควรสื่อสารมากกว่าจำนวนความจุของช่องรวมทั้งหมด ประกาศเกี่ยวกับโหลดที่เป็นประโยชน์ในเชิงปฏิบัติประกอบด้วยข้อมูลต่อไปนี้:

• โหลดสูงสุดต่อระดับลำแสง (ไม่ใช่เฉพาะต่อช่อง) เนื่องจากผู้ปฏิบัติงานที่ตัดสินใจเลือกตำแหน่งจะทำงานทีละระดับ ไม่ใช่แบบช่องต่อช่อง
• ขนาดน้ำหนักบรรทุกสูงสุด — โดยเฉพาะอย่างยิ่งขีดจำกัดส่วนยื่นของพาเลท และความสามารถในการรองรับพาเลทสองพาเลทต่อระดับลำแสงหรือพาเลทขนาดใหญ่หนึ่งพาเลท
• ความสามารถในการรับน้ำหนักของพื้นขั้นต่ำในพื้นที่ เพื่อให้ผู้จัดการฝ่ายปฏิบัติการสามารถอ้างอิงโยงกับการเปลี่ยนแปลงสภาพของพื้นเมื่อเวลาผ่านไป
• ผู้ผลิตระบบชั้นวาง วันที่ติดตั้ง และมาตรฐานทางวิศวกรรมที่ระบบได้รับการออกแบบ ซึ่งเป็นข้อมูลสำคัญเมื่อมีการประเมินการซ่อมแซมหรือขยายความเสียหายเมื่อหลายปีหลังการติดตั้ง

ความท้าทายในทางปฏิบัติมากกว่าคือการแจ้งเตือนปริมาณงานจะมีผลก็ต่อเมื่อบุคลากรที่อ่านนั้นเข้าใจว่าตัวเลขหมายถึงอะไรในบริบทของสินค้าคงคลังจริง ความสามารถในการบรรทุก 2,000 กิโลกรัมต่อระดับลำแสงถือเป็นตัวเลขนามธรรมสำหรับผู้ควบคุมรถยก เว้นแต่จะมีการแปลเป็นการนับพาเลทและการอ้างอิงประเภทผลิตภัณฑ์ที่เฉพาะเจาะจง สิ่งอำนวยความสะดวกที่เสริมการแจ้งเตือนการโหลดมาตรฐานด้วยบัตรอ้างอิงเฉพาะผลิตภัณฑ์ — ตัวอย่างเช่น "สูงสุด 2 พาเลทของผลิตภัณฑ์ A หรือ 1 พาเลทของผลิตภัณฑ์ B ต่อระดับ" — รายงานการปฏิบัติตามข้อกำหนดของผู้ปฏิบัติงานที่ดีขึ้นอย่างมีนัยสำคัญโดยมีขีดจำกัดในการบรรทุกมากกว่าที่โพสต์เฉพาะประกาศมาตรฐานทางวิศวกรรม
